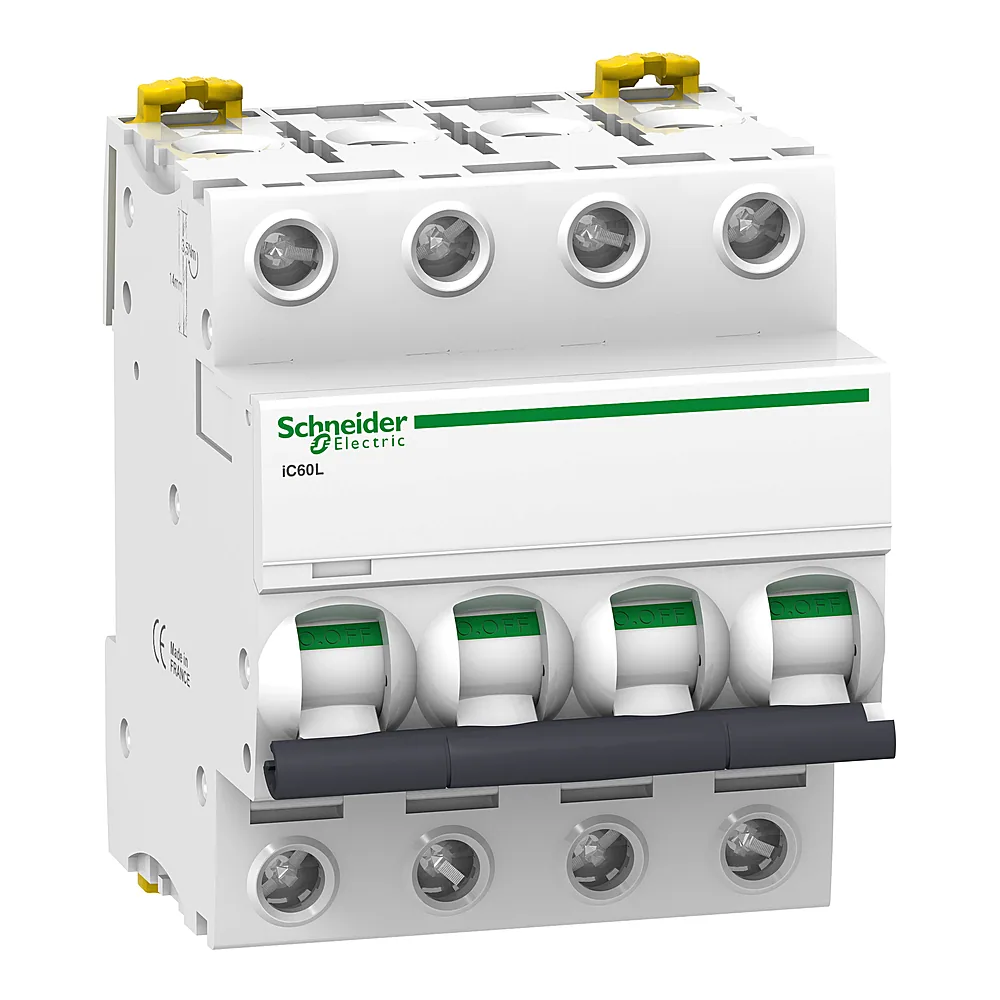

Автоматичний вимикач iC60L 4P Z 50 А Schneider Electric A9F92450

Name: Автоматичний вимикач iC60L 4P Z 50 А Schneider Electric A9F92450
Brand: Schneider Electric
SKU: 00248870
Price: 6932.64 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

6 932⁶⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248870
Виробник: Schneider Electric
Артикул: A9F92450
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(15)
2P(11)
3P(13)
4P(12)
Характеристика спрацьовування: Z
B(111)
C(173)
D(101)
K(18)
Z(51)
Номінальний струм: 50 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248870
Виробник	Schneider Electric
Артикул виробника	A9F92450
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	12 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	3 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	50 А
Розсіювана потужність на полюс	4 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	Z
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 4P 50A Z (арт. A9F92450) від Schneider Electric призначений для захисту ланцюгів постійного струму. Він має характеристику спрацьовування Z, що забезпечує швидке відключення при перевантаженнях, близьких до номінального струму. Це рішення для чутливого електронного обладнання.

Переваги

Відключаюча здатність 20 кА - вимикач витримує коротке замикання з великим струмом без руйнування, захищаючи мережу.
Характеристика Z - спрацьовує при струмі 2-3 Iн, що ідеально для напівпровідникових пристроїв, контролерів та серверного обладнання.
Робочий діапазон -35…+70 °C - підходить для неопалюваних приміщень, вуличних щитів та промислових зон.
Механічна зносостійкість 20 000 циклів - ресурс вимикача дозволяє використовувати його в системах з частими комутаціями.
Компактний корпус 4 модулі - економить місце в щиті, займаючи 72 мм ширини.

Де застосовується

Захист ланцюгів постійного струму в системах промислової автоматики, телекомунікаційному обладнанні, панелях керування.
У щитах живлення серверних, систем безпеки та іншого чутливого електронного обладнання.

Технічні особливості

Вимикач серії Acti9 відповідає ДСТУ та IEC. Монтується на DIN-рейку, займає 4 модульні відстані. Номінальний струм 50 А, характеристика Z забезпечує спрацювання при перевантаженні в діапазоні 2-3 In. Відключаюча здатність при КЗ - 20 кА при напрузі до 250 В DC. Напруга ізоляції 500 В, імпульсна напруга 6 кВ. Ступінь захисту IP20 - вимагає встановлення в щиті з кришкою або в окремому корпусі. Типова помилка: використання такого автомата в мережі змінного струму - він розрахований тільки на постійний, це може призвести до неправильної роботи.
