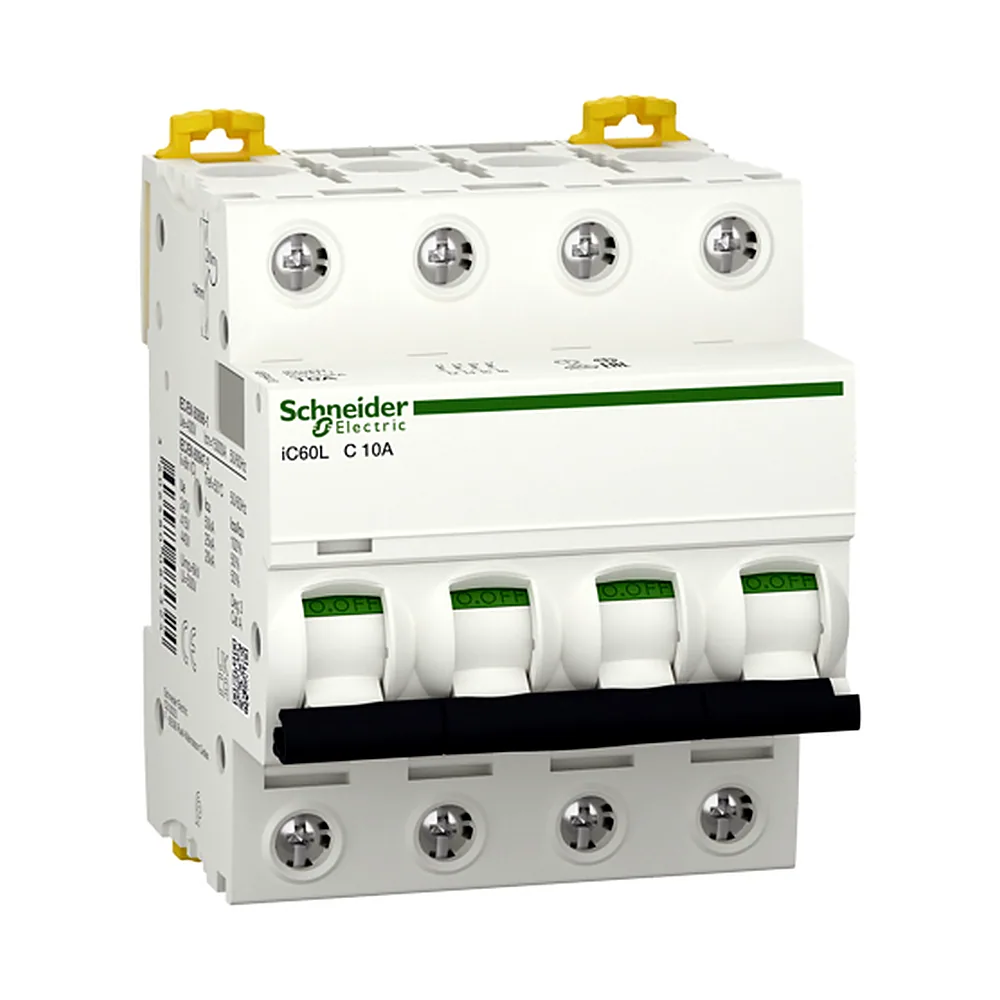

Автоматичний вимикач iC60L 4P C 10 А Schneider Electric A9F94410

Name: Автоматичний вимикач iC60L 4P C 10 А Schneider Electric A9F94410
Brand: Schneider Electric
SKU: 00248586
Price: 5815.06 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 815⁰⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248586
Виробник: Schneider Electric
Артикул: A9F94410
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(44)
2P(45)
3P(42)
4P(42)
Характеристика спрацьовування: C
B
C
Z
Номінальний струм: 10 А
6 А
10 А
16 А
20 А
25 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248586
Виробник	Schneider Electric
Артикул виробника	A9F94410
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	12,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 12,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	10 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60L 4P 10A C (артикул A9F94410) - це чотириполюсний модульний автомат серії Acti9, призначений для захисту ланцюгів постійного струму. Він забезпечує відключення при короткому замиканні зі здатністю до 20 кА, що робить його придатним для систем з високими струмами КЗ.

Переваги

Чотири полюси для DC - 4P дозволяє одночасно розмикати обидва полюси лінії постійного струму. Це критично для гасіння дуги, яка в DC не має природного переходу через нуль.
Відключаюча здатність 20 кА - автомат здатен розірвати струм короткого замикання до 20 000 ампер без пошкодження. Підходить для використання в щитах з високою потужністю.
Широкий діапазон температур - від -35 до +70 °C. Можна встановлювати в неопалюваних приміщеннях, на вулиці в герметичному щиті або в гарячих цехах.
Високий ресурс - електрична зносостійкість 10 000 циклів, механічна - 20 000 циклів. Автомат розрахований на десятки років роботи в колах з частими комутаціями.
Компактні розміри - ширина 4 модулі (72 мм), висота 85 мм, глибина 78,5 мм. Вага всього 0,5 кг, що спрощує монтаж в обмеженому просторі.

Де застосовується

У системах сонячної енергетики: захист фотоелектричних панелей, контролерів заряду, інверторів зі сторони постійного струму.
На промислових об'єктах та в комерційних будівлях: розподільчі щити постійного струму для акумуляторних батарей, UPS, телекомунікаційного обладнання, систем аварійного живлення.

Технічні особливості

Монтується на DIN-рейку, займає 4 модульні відстані. Номінальний струм 10 А, характеристика C - відключення при 5-10-кратному перевищенні номіналу. Напруга ізоляції 500 В, імпульсна напруга 6 кВ. Номінальна напруга 500 В. Тип струму - постійний (DC). Ступінь захисту IP20 - для встановлення в сухих приміщеннях або в щитах з вищим IP. Типова помилка при виборі: використання однополюсного автомата для постійного струму. У DC дуга не гасне самостійно, тому потрібне розмикання обох полюсів - це забезпечує 4P. Також зверніть увагу на переріз кабелю: для 10 А достатньо 1,5-2,5 мм², але враховуйте довжину лінії.
