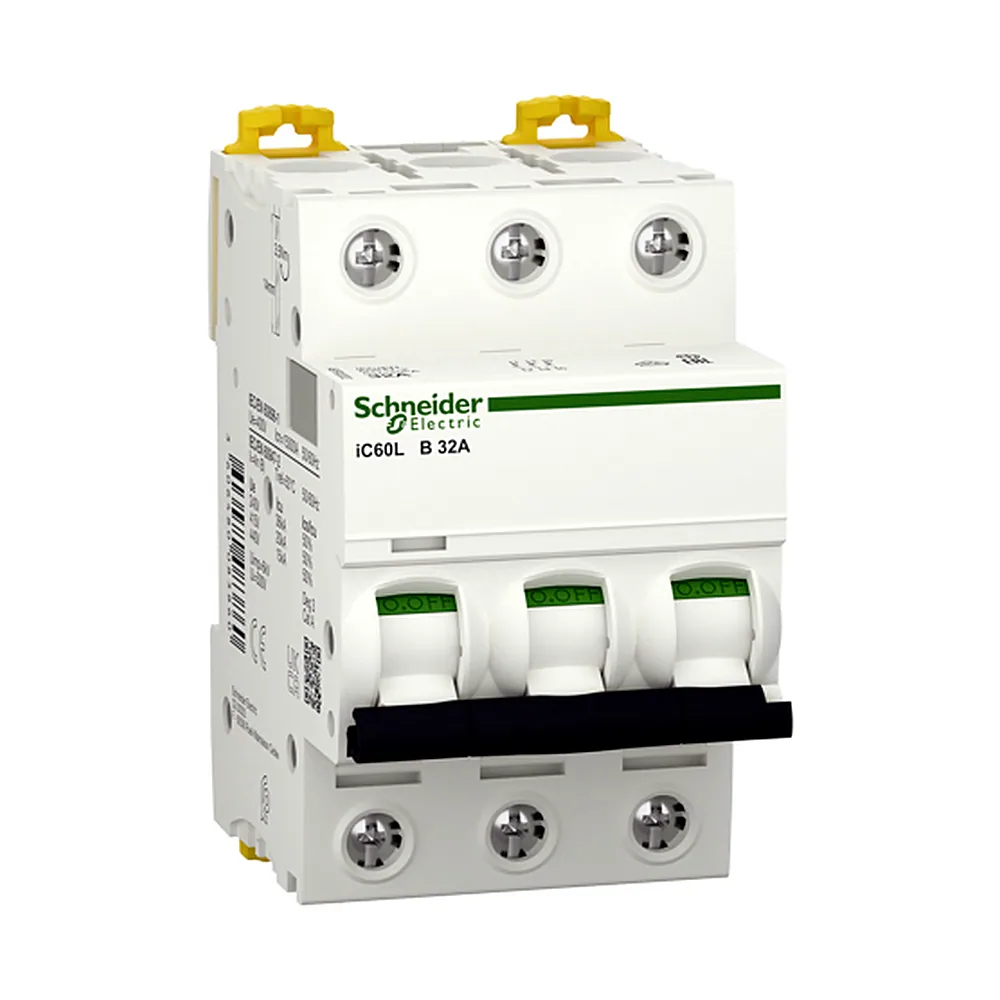

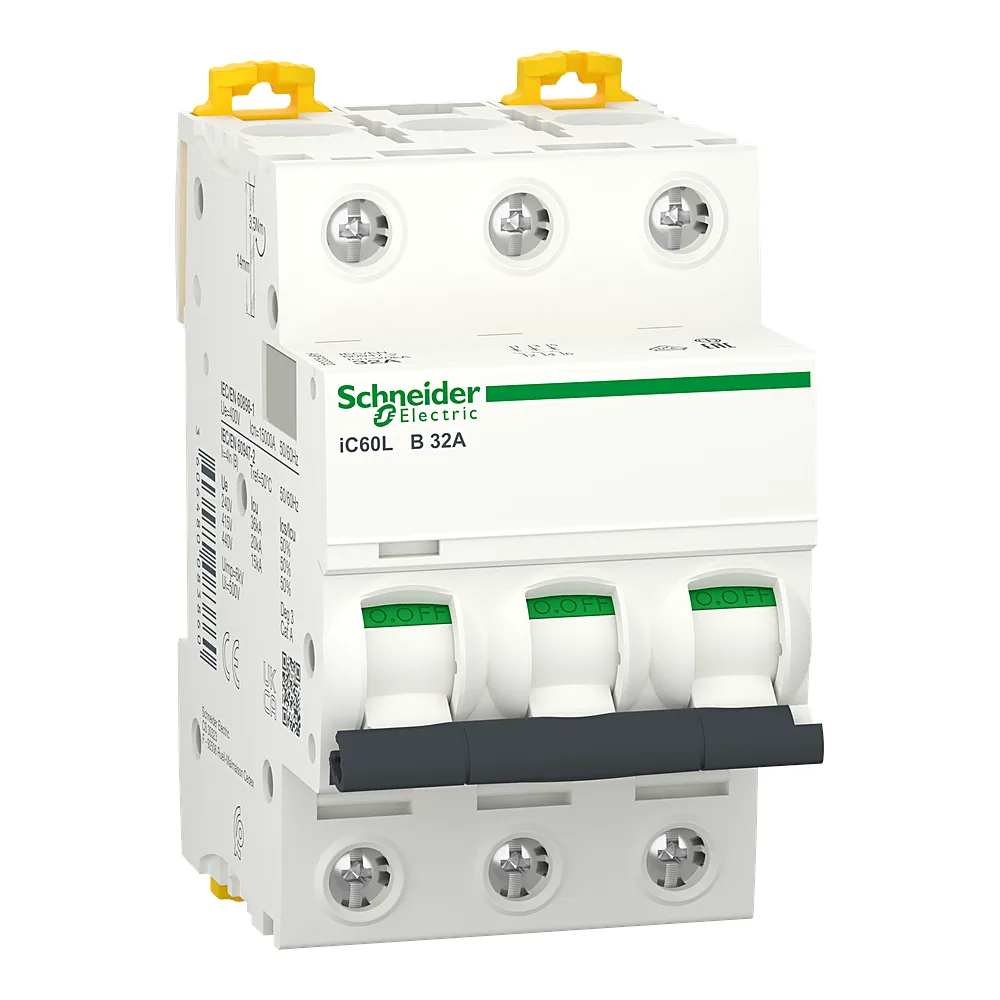

Автоматичний вимикач iC60L 3P B 32 А Schneider Electric A9F93332

Name: Автоматичний вимикач iC60L 3P B 32 А Schneider Electric A9F93332
Brand: Schneider Electric
SKU: 00248565
Price: 4781.09 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

4 781⁰⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248565
Виробник: Schneider Electric
Артикул: A9F93332
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
K
Z
Номінальний струм: 32 А
32 А
40 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 36 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248565
Виробник	Schneider Electric
Артикул виробника	A9F93332
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	8,4 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 36 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	18 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 18 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	32 А
Розсіювана потужність на полюс	2,8 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 3P 32A B від Schneider Electric (артикул A9F93332) - це трифазний модульний автомат серії Acti9, розрахований на постійний струм. Його головна особливість - номінальна відключаюча здатність 20 кА при короткому замиканні, що дає змогу використовувати його в мережах з високими струмами КЗ. Характеристика спрацьовування B забезпечує миттєве відключення при струмах 3-5 номіналу, що підходить для захисту чутливих навантажень.

Переваги

Висока комутаційна здатність - 20 кА забезпечує надійне вимкнення навіть при потужних аваріях, що знижує ризик пошкодження проводки та обладнання.
Широкий діапазон робочих температур - від -35 до +70 °C дозволяє встановлювати автомат у неопалюваних приміщеннях, щитових на вулиці або в гарячих цехах.
Ресурс 20000 циклів механічної зносостійкості - це означає, що автомат витримує багаторазові вмикання-вимикання без втрати функціональності. Електрична зносостійкість - 10000 циклів.
Компактний розмір - ширина 3 модулі (54 мм) дозволяє економити місце в розподільчому щиті, особливо при багатолінійних схемах.
Ступінь захисту IP20 - захист від твердих предметів діаметром понад 12,5 мм, достатній для стандартних умов експлуатації всередині щитів.

Де застосовується

У приватних будинках і квартирах для захисту ліній постійного струму (сонячні панелі, акумуляторні системи, освітлення на DC).
На промислових об'єктах, де потрібна висока відключаюча здатність і широкий температурний діапазон - у щитових на відкритому повітрі, виробничих цехах, серверних.

Технічні особливості

Цей автомат призначений для роботи з постійним струмом (DC) напругою 125-180 В. Напруга ізоляції - 500 В, номінальна імпульсна напруга - 6 кВ. Монтується на DIN-рейку стандартної ширини 35 мм. Важливо: при використанні в ланцюгах змінного струму автомат не працюватиме коректно - він розрахований виключно на DC. Кількість полюсів - 3, що дозволяє комутувати три провідники одночасно. Характеристика B означає, що електромагнітний розчіплювач спрацьовує при струмі 3-5 номінального (96-160 А). Для кабелю перерізом 10-16 мм² це типовий вибір. Зверніть увагу: при паралельному з'єднанні полюсів для збільшення струму втрачається селективність - ми не рекомендуємо так робити.
