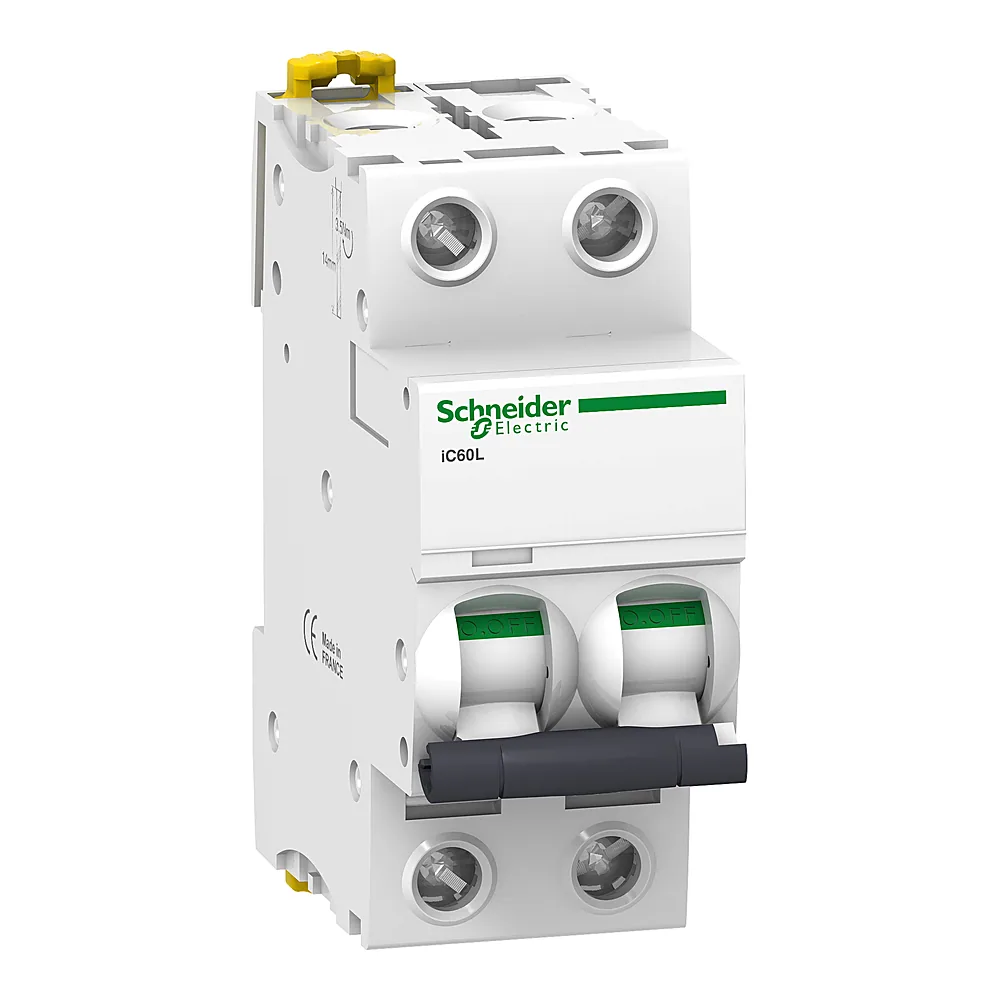

Автоматичний вимикач iC60L 2P B 20 А Schneider Electric A9F93220

Name: Автоматичний вимикач iC60L 2P B 20 А Schneider Electric A9F93220
Brand: Schneider Electric
SKU: 00248920
Price: 2721.89 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 721⁸⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248920
Виробник: Schneider Electric
Артикул: A9F93220
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
Z
Номінальний струм: 20 А
6 А
10 А
16 А
20 А
25 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248920
Виробник	Schneider Electric
Артикул виробника	A9F93220
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	4,8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	12,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 12,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	20 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 2P 20A B від Schneider Electric призначений для захисту ланцюгів постійного струму. Це двополюсний модульний автомат серії Acti9, який забезпечує надійне відключення при перевантаженнях і коротких замиканнях. Його компактний корпус на 2 модулі легко вписується в будь-який розподільчий щит.

Переваги

Висока відключаюча здатність 25 кА - автомат упевнено працює навіть у мережах з великими струмами короткого замикання, де бюджетні моделі виходять з ладу.
Робочий діапазон температур від -35 до +70 °C - підходить для неопалюваних приміщень, щитових на вулиці та виробничих цехів.
Механічна зносостійкість 20000 циклів - ресурс розрахований на інтенсивну комутацію, тому автомат не потребує заміни протягом багатьох років.
Електрична зносостійкість 10000 циклів - стабільна робота під навантаженням без втрати характеристик.

Де застосовується

У побутових щитках для захисту ланцюгів постійного струму: сонячні панелі, системи освітлення, насосне обладнання.
На об'єктах промисловості та інфраструктури, де потрібен захист апаратури керування, контролерів і датчиків, що живляться від DC-шин.

Технічні особливості

Автомат розрахований на напругу 72-125 В постійного струму та має номінальний струм 20 А. Характеристика спрацьовування B забезпечує швидке відключення при струмах, що перевищують номінал у 3-5 разів, що актуально для напівпровідникових навантажень. Важливо: для DC-кіл з напругою вище 125 В цей автомат не підходить, потрібно обирати моделі з вищим номіналом. Монтаж здійснюється на DIN-рейку, ширина корпусу становить 2 модулі (36 мм). Ступінь захисту IP20 означає, що автомат призначений для встановлення всередину щита, а не на відкритому повітрі. Номінальна імпульсна напруга 6 кВ і напруга ізоляції 500 В підтверджують високий рівень діелектричної міцності.
