Name: Автоматичний вимикач iC60H 3P D 4 А Schneider Electric A9F85304
Brand: Schneider Electric
SKU: 00248533
Price: 3023.91 UAH
Availability: PreOrder

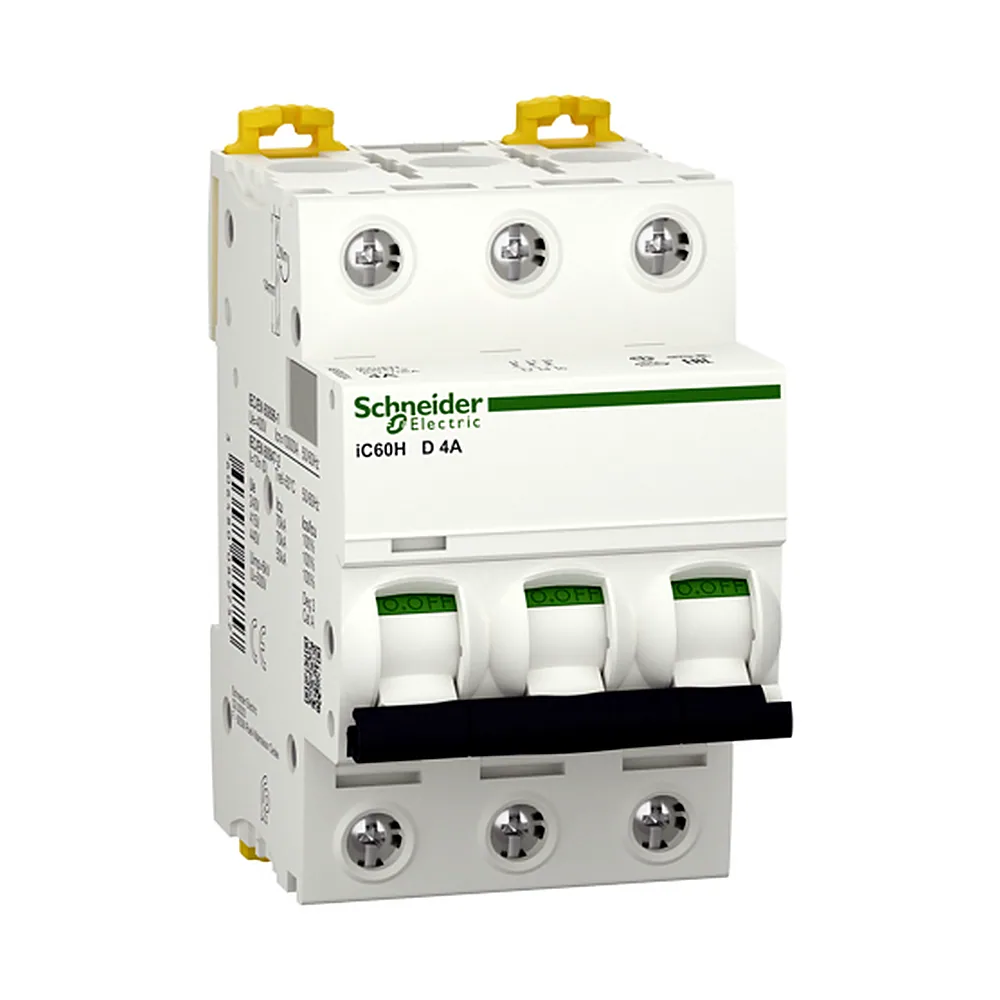

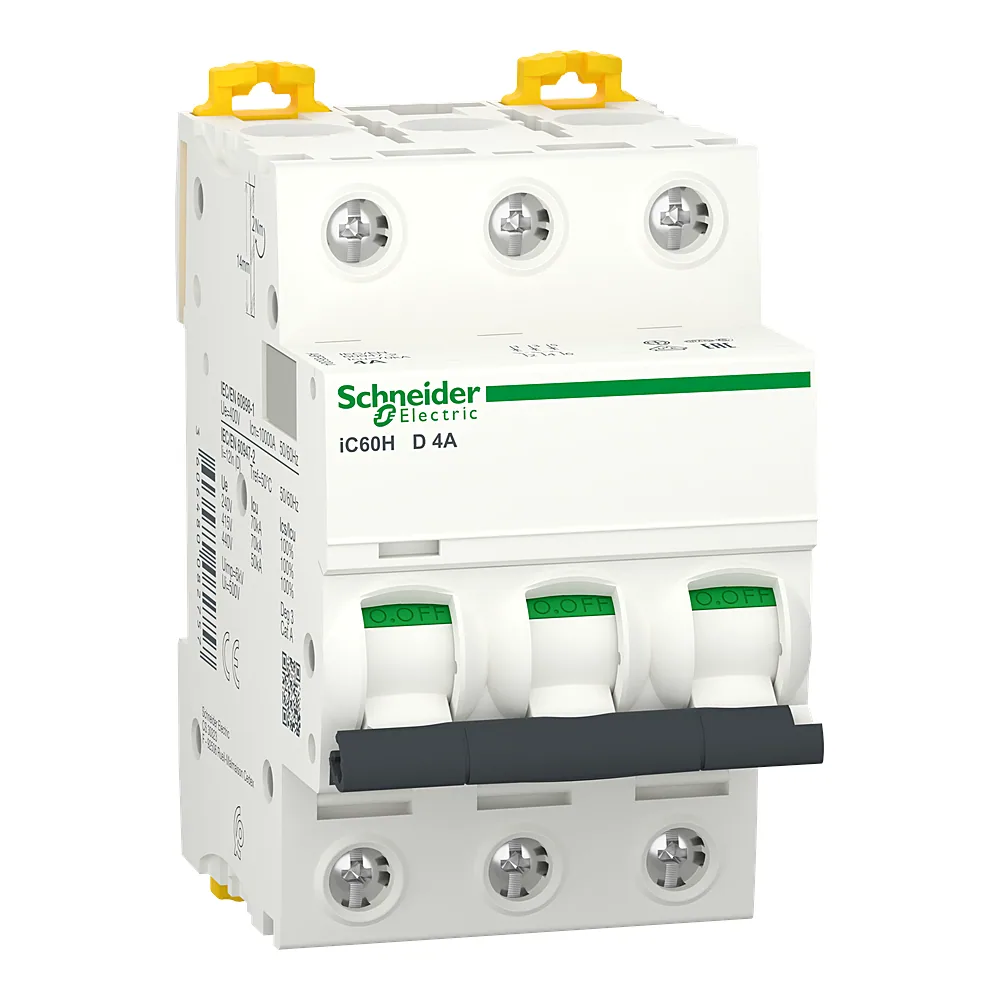

Автоматичний вимикач iC60H 3P D 4 А Schneider Electric A9F85304

Фото ілюстративне — вигляд товару може відрізнятися.

3 023⁹¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248533
Виробник: Schneider Electric
Артикул: A9F85304
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
C
D
Номінальний струм: 4 А
1 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248533
Виробник	Schneider Electric
Артикул виробника	A9F85304
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	70 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	4 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 3P 4A D від Schneider Electric - це модульний автомат серії Acti9 для захисту кіл постійного струму. Номінал 4 А з характеристикою D дає змогу відключати короткі замикання до 70 кА, що критично для промислових мереж.

Переваги

Відключаюча здатність 70 кА - дозволяє встановлювати автомат у вузлах з великими струмами КЗ, уникаючи пошкоджень контактів.
Температурна стійкість - робочий діапазон від -35 до +70 °C, тому підходить для неопалюваних технічних приміщень.
Ресурс - 10 000 електричних і 20 000 механічних циклів забезпечують тривалу експлуатацію без заміни.
Характеристика D - спрацьовує при струмах 10-20 In, ідеально для навантажень з пусковими струмами (двигуни, трансформатори).
Компактність - ширина 3 модулі (54 мм), кріплення на DIN-рейку, білий корпус IP20.

Де застосовується

Щити постійного струму в системах керування, релейного захисту, акумуляторних батарей.
Промислові об'єкти, де потрібен захист ланцюгів 125-180 В DC з високою відключаючою здатністю.

Технічні особливості

Для профі: напруга ізоляції 500 В, імпульсна напруга 6 кВ. Робоча напруга постійного струму - 125-180 В. Характеристика D: струм відключення 10-20 In. Механічна зносостійкість 20 000 циклів, електрична - 10 000 циклів. Монтаж на DIN-рейку, ширина 3 модулі. Артикул A9F85304. При виборі автомата для постійного струму зверніть увагу: звичайні зміннострумові автомати не розраховані на DC, а цей iC60H спеціально призначений для постійного струму, що уникає помилок при комплектації щитів.
