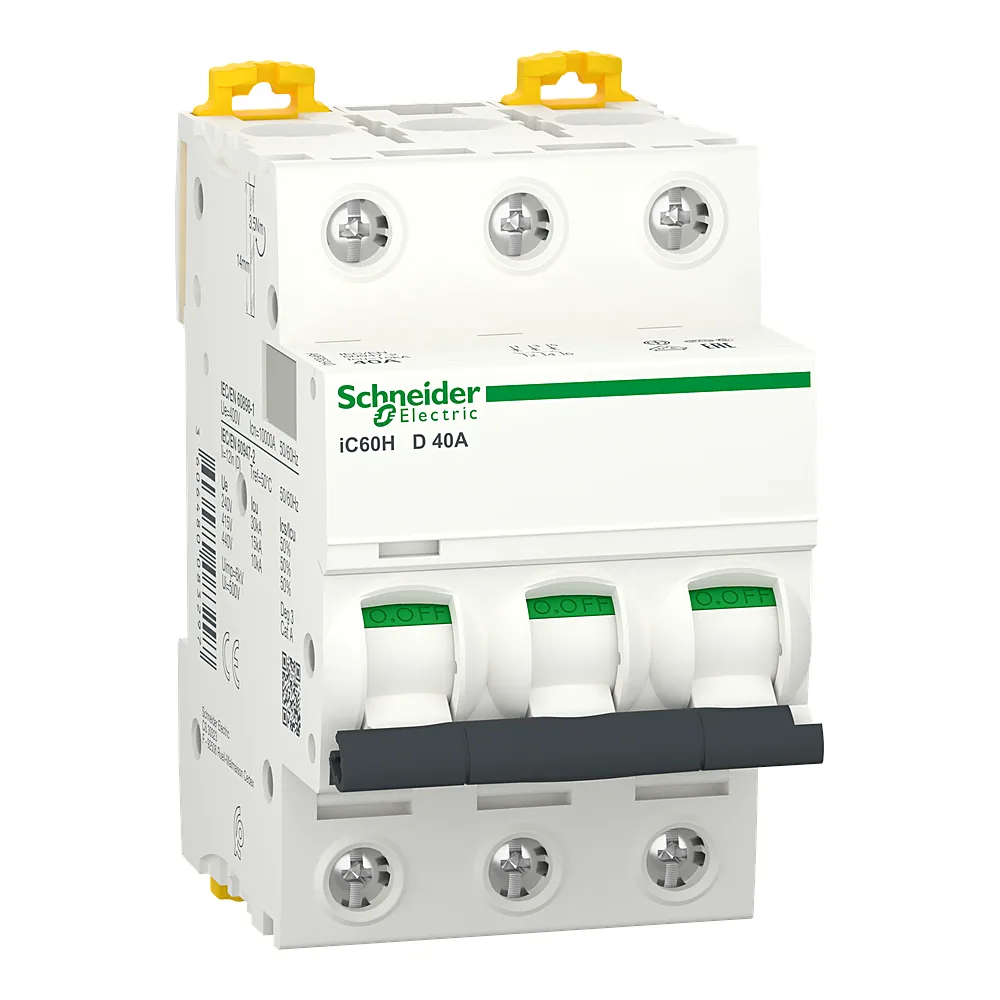

Автоматичний вимикач iC60H 3P D 40 А Schneider Electric A9F85340

Name: Автоматичний вимикач iC60H 3P D 40 А Schneider Electric A9F85340
Brand: Schneider Electric
SKU: 00221903
Price: 3357.75 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

3 357⁷⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 221903
Виробник: Schneider Electric
Артикул: A9F85340
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 40 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00221903
Виробник	Schneider Electric
Артикул виробника	A9F85340
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	10,8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	40 А
Розсіювана потужність на полюс	3,6 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60H 3P 40A D A9F85340 - це трифазний модульний автомат серії Acti9, розрахований на постійний струм і номінал 40 А з характеристикою відключення D. Він витримує пускові струми потужних навантажень і забезпечує захист лінії від короткого замикання та перевантаження. Виробник заклав механічний ресурс 20000 циклів, тому цей автомат працюватиме роками без відмов.

Переваги

Характеристика D - автомат спрацьовує при струмі, що в 10-20 разів перевищує номінальний. Це дає змогу підключати двигуни, трансформатори та інші пристрої з високими пусковими навантаженнями без хибних вимкнень.
Трифазне виконання 3P - одночасно комутує три фази, що критично для трифазних мереж 380 В. Ширина корпусу - 3 модулі (54 мм), місце в щиті економиться.
Відключаюча здатність 15 кА - при короткому замиканні автомат гарантовано розриває коло навіть при великих струмах аварії. Це вищий за стандартний 6 кА рівень, тому підходить для розподільчих щитів біля вводу.
Працює на постійному струмі - діапазон напруги 125-180 В DC. Це рідкість для модульних автоматів: можна використовувати в системах з акумуляторами, сонячними панелями або промисловим обладнанням.
Широкий діапазон температур - від -35 до +70 °C. Автомат не змінює характеристик на морозі чи в жаркому приміщенні, що важливо для неопалюваних складів або технічних поверхів.

Де застосовується

У приватному будинку або квартирі - для захисту ліній до потужного електрообладнання: насосів, компресорів, зварювальних апаратів.
На промислових об'єктах - у розподільчих щитах для керування двигунами, вентиляцією, конвеєрами. Підходить для систем постійного струму, наприклад, у телекомунікаційних шафах.

Технічні особливості

Автомат монтується на DIN-рейку. Корпус має ступінь захисту IP20 - для сухих приміщень, без ризику потрапляння води. Номінальна імпульсна напруга, що витримується, - 6 кВ, ізоляція розрахована на 500 В. Електрична зносостійкість - 10000 циклів під навантаженням, механічна - 20000 циклів. Характеристика D означає, що автомат не відключається при короткочасних пускових струмах, але надійно спрацьовує при стійкому перевантаженні. Важливо: для постійного струму напруга обмежена 125-180 В, тому при використанні в DC-ланцюгах перевірте відповідність напруги джерела.

Комплектація

Постачається в одиничній упаковці. До комплекту входить сам автоматичний вимикач. Додаткові аксесуари (допоміжні контакти, незалежний розчіплювач) купуються окремо.
