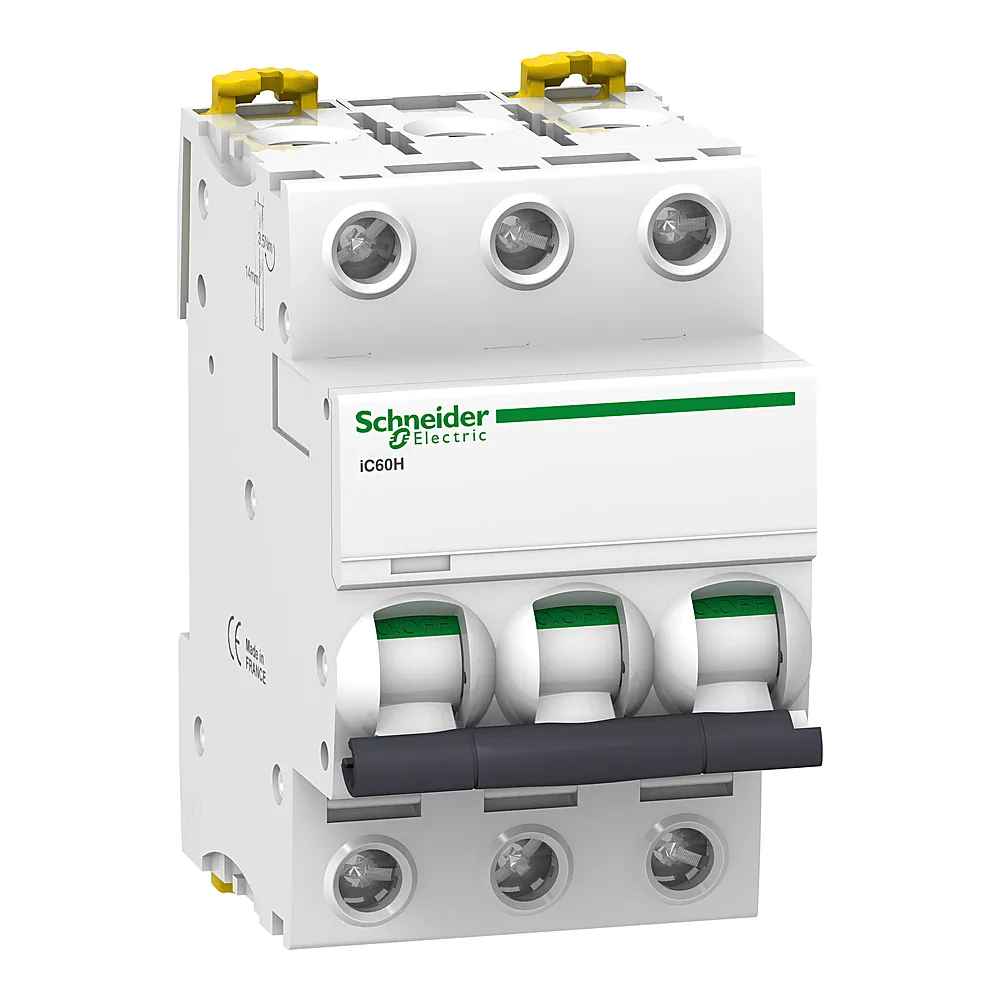

Автоматичний вимикач iC60H 3P B 10 А Schneider Electric A9F88310

Name: Автоматичний вимикач iC60H 3P B 10 А Schneider Electric A9F88310
Brand: Schneider Electric
SKU: 00248886
Price: 2372.45 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 372⁴⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248886
Виробник: Schneider Electric
Артикул: A9F88310
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 10 А
6 А
10 А
16 А
25 А
32 А
40 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248886
Виробник	Schneider Electric
Артикул виробника	A9F88310
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Болгарія
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	10 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 3P 10A B від Schneider Electric - це модульний трифазний автомат серії Acti9 iC60, розрахований на номінальний струм 10 А. Він займає три модулі по 17,5 мм на DIN-рейці та призначений для захисту ліній від перевантаження і короткого замикання.

Переваги

Вимикаюча здатність 10 кА - автомат упевнено відключає струми короткого замикання в мережах з великими струмами, що особливо важливо для об'єктів із потужним обладнанням.
Механічна зносостійкість 20000 циклів - ресурсу вистачить на десятиліття роботи навіть за частих відключень.
Широкий діапазон температур від -35 до +70 °C - працює в неопалюваних приміщеннях, на вулиці в шафах і в гарячих цехах.
Характеристика B - миттєве розчеплення при струмі 3-5 номіналів, підходить для активних навантажень без пускових струмів.
Переріз проводів до 25 мм² - можна підключати як тонкі лінії освітлення, так і силові кабелі.

Де застосовується

У квартирних і будинкових щитках для захисту трифазних ліній: електроплит, водонагрівачів, опалення.
У комерційних і промислових об'єктах: магазини, офіси, невеликі виробництва, де потрібен захист трифазного обладнання.

Технічні особливості

Автомат має характеристику спрацьовування B, що означає відключення при струмі 3-5 номіналів. Це правильний вибір для ліній з активним навантаженням, але якщо в мережі є двигуни з великими пусковими струмами, варто розглянути характеристику C або D. Номінальна відключаюча здатність при короткому замиканні становить 15 кА, напруга ізоляції 500 В, імпульсна напруга 6 кВ. Монтаж на DIN-рейку, кріплення засувкою. Підключення проводів перерізом 16 мм² або 25 мм². Ступінь захисту IP20 - автомат призначений для встановлення в закритих щитках, не на відкритому повітрі. Електрична зносостійкість 10000 циклів. Габарити 54×85×78,5 мм, вага 0,375 кг. Артикул A9F88310.
