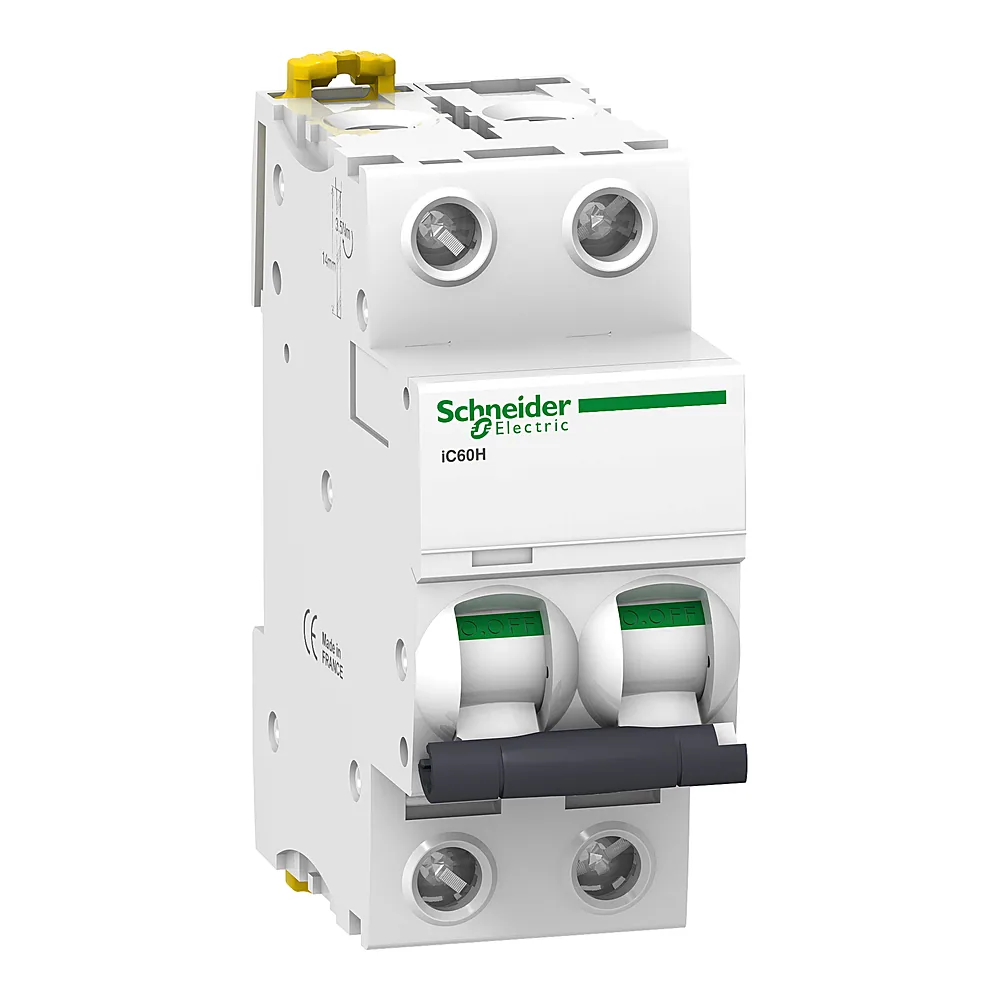

Автоматичний вимикач iC60H 2P C 25 А 10 кА Schneider Electric A9F89225

Name: Автоматичний вимикач iC60H 2P C 25 А 10 кА Schneider Electric A9F89225
Brand: Schneider Electric
SKU: 00133154
Price: 1222.42 UAH
Availability: InStock

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 222⁴² ₴шт

Купити

Порівняти

Під замовлення 22 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 46,4 МБ

Основні характеристики

Код товару: 133154
Виробник: Schneider Electric
Артикул: A9F89225
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(44)
2P(45)
3P(42)
4P(42)
Характеристика спрацьовування: C
C
D
Номінальний струм: 25 А
6 А
10 А
13 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00133154
Виробник	Schneider Electric
Артикул виробника	A9F89225
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Болгарія
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	25 А
Розсіювана потужність на полюс	3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60H 2P C 25A 10kA A9F89225 - це двополюсний модульний автомат із термомагнітним розчіплювачем для захисту ліній від перевантажень і коротких замикань. Номінал 25 А та характеристика C роблять його придатним для навантажень з помірними пусковими струмами. Відключаюча здатність 10 кА (за IEC 60898-1 при 230 В) гарантує надійне вимкнення в разі аварії.

Переваги

Висока відключаюча здатність - до 15 кА при 400 В за стандартом IEC 60947-2, що дозволяє використовувати автомат у ввідних щитах.
Широкий діапазон температур - працює від -35 до +70 °C, без проблем встановлюється в неопалюваних приміщеннях або зовнішніх щитах.
Термомагнітний захист - тепловий розчіплювач реагує на тривалі перевантаження, електромагнітний - на короткі замикання.
Індикація спрацювання - на корпусі видно, чи автомат вимкнувся через аварію, що прискорює пошук несправності.
Низькі втрати потужності - лише 6,0 Вт, щит нагрівається менше.

Де застосовується

У побутових щитах для захисту груп із двигунами, насосами, компресорами.
У комерційних об'єктах - офіси, магазини, невеликі виробництва.

Технічні особливості

Монтаж на DIN-рейку, ширина 2 модулі (36 мм). Клеми приймають жорсткий провід до 25 мм² та гнучкий до 16 мм², момент затягування - 2 Нм. Не затягуйте сильніше - це може пошкодити клему. Крок підключення 18 мм між фазами дозволяє використовувати стандартні гребінчасті шини, підключення зверху або знизу. Характеристика C: електромагнітний розчіплювач спрацьовує при 8-кратному номінальному струмі (+/-20%). Автомат працює на змінному та постійному струмі, напруга до 400 В AC та 125 В DC. Ступінь захисту IP20 - для сухих приміщень. Відповідає EN 60898-1 та IEC 60947-2. Механічна зносостійкість - 20000 циклів. Нейтральний провідник не комутується - майте це на увазі при проєктуванні.
