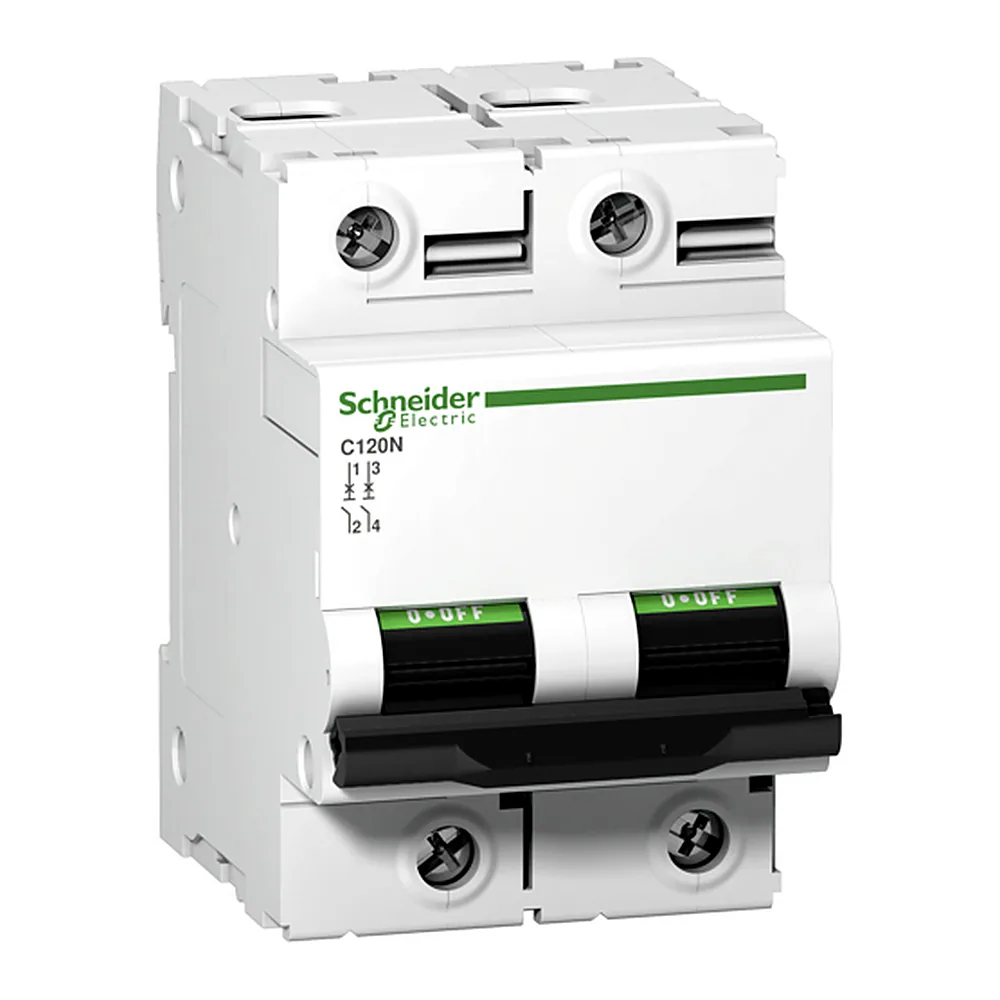

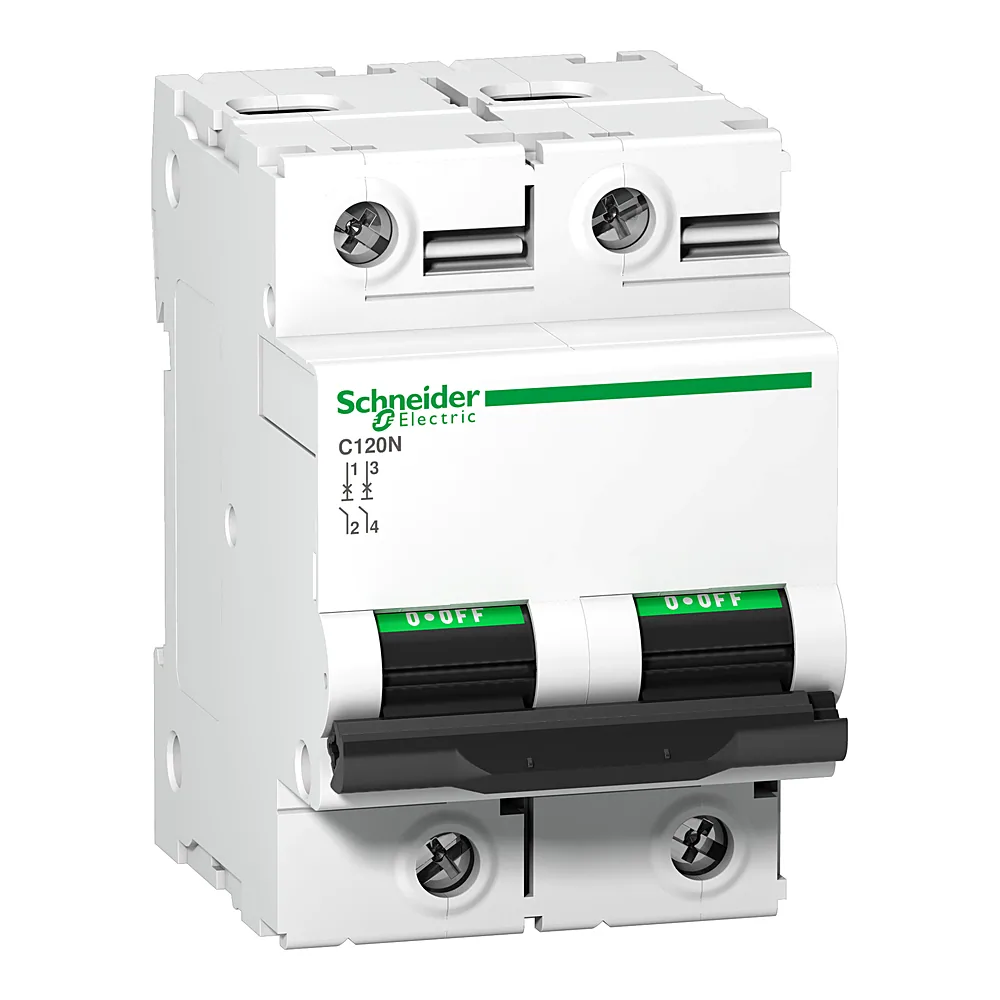

Автоматичний вимикач C120N 2P D 100 А Schneider Electric A9N18384

Name: Автоматичний вимикач C120N 2P D 100 А Schneider Electric A9N18384
Brand: Schneider Electric
SKU: 00248826
Price: 5295.89 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 295⁸⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248826
Виробник: Schneider Electric
Артикул: A9N18384
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 100 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 10 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248826
Виробник	Schneider Electric
Артикул виробника	A9N18384
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+70 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	10...14 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10 кА
Номінальна робоча здатність відключення	7,5 кА
Номінальна робоча напруга Ue	380...415 В AC, 220...240 В AC, 440 В AC, ≤ 250 В DC, 230...400 В AC
Номінальний струм	100 А
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+85 °C
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	54 мм
Вага	0,41 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric C120N 2P 100A D (артикул A9N18384) - це двополюсний модульний автомат серії Acti9 для захисту ліній з великим пусковим струмом. Номінал 100 А та характеристика D роблять його вибором для потужного обладнання, яке не потребує частих відключень.

Переваги

Відключаюча здатність 10 кА - автомат витримує коротке замикання в мережах з високими струмами, не виходячи з ладу. Це підтверджено електричною зносостійкістю 5000 циклів.
Механічний ресурс 20000 циклів - корпус і механізм розраховані на багаторічну роботу. Навіть при частих ручних вмиканнях-вимиканнях ресурс не вичерпається швидко.
Широкий робочий діапазон температур - від -25 до +70 °C. Автомат можна ставити в неопалюваних щитах, на вулиці під навісом або в гарячих цехах.
Ступінь захисту IP20 - захист від твердих предметів пальцем. Для монтажу в розподільчих щитах цього достатньо, але в пильних приміщеннях треба додатковий кожух.

Де застосовується

В системах автоматики промислових верстатів, компресорів, насосів - де пусковий струм значно перевищує робочий, і звичайний автомат з характеристикою C може хибно спрацьовувати.
У розподільчих щитах житлових і комерційних об’єктів, коли лінія живить одночасно кілька потужних споживачів (електрокотли, кондиціонери, зварювальні апарати).

Технічні особливості

Автомат відповідає ДСТУ IEC 60898-1. Монтується на DIN-рейку 35 мм, ширина - 2 модулі (36 мм). Для приєднання провідників перерізом до 35 мм² рекомендований момент затяжки 2,5-3 Н·м. Номінальна імпульсна напруга 6 кВ - достатня для захисту від комутаційних перенапруг. Напруга ізоляції 500 В дає змогу використовувати автомат у трифазних мережах 400 В з глухозаземленою нейтраллю. Характеристика D - спрацьовування при кратності 10-20 In, тобто автомат відключиться при струмі 1000-2000 А. Це типова помилка: плутають D з C і ставлять такий автомат на освітлення - він не захистить кабель при перевантаженні, бо струм КЗ малий.

Комплектація

Один автоматичний вимикач у білому корпусі, без додаткових аксесуарів. Для підключення допоміжних контактів або розчеплювачів потрібні окремі модулі серії Acti9.
