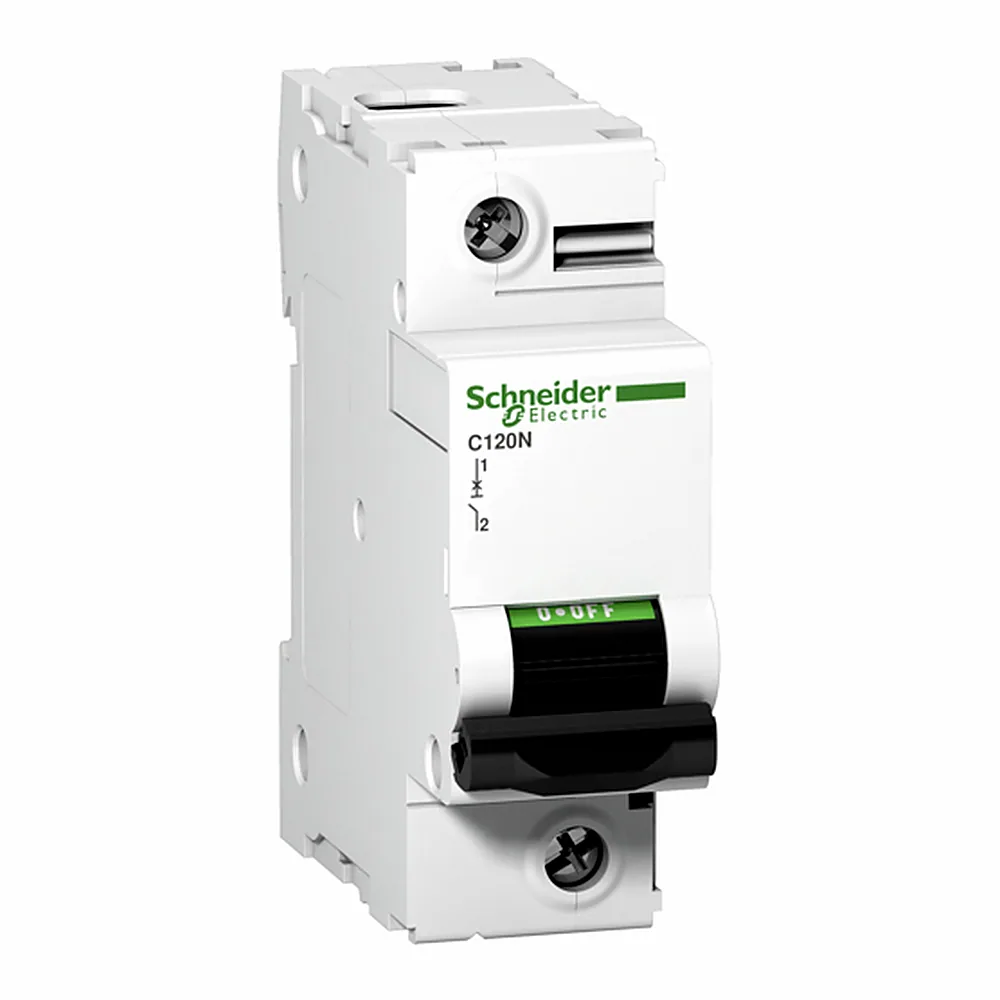

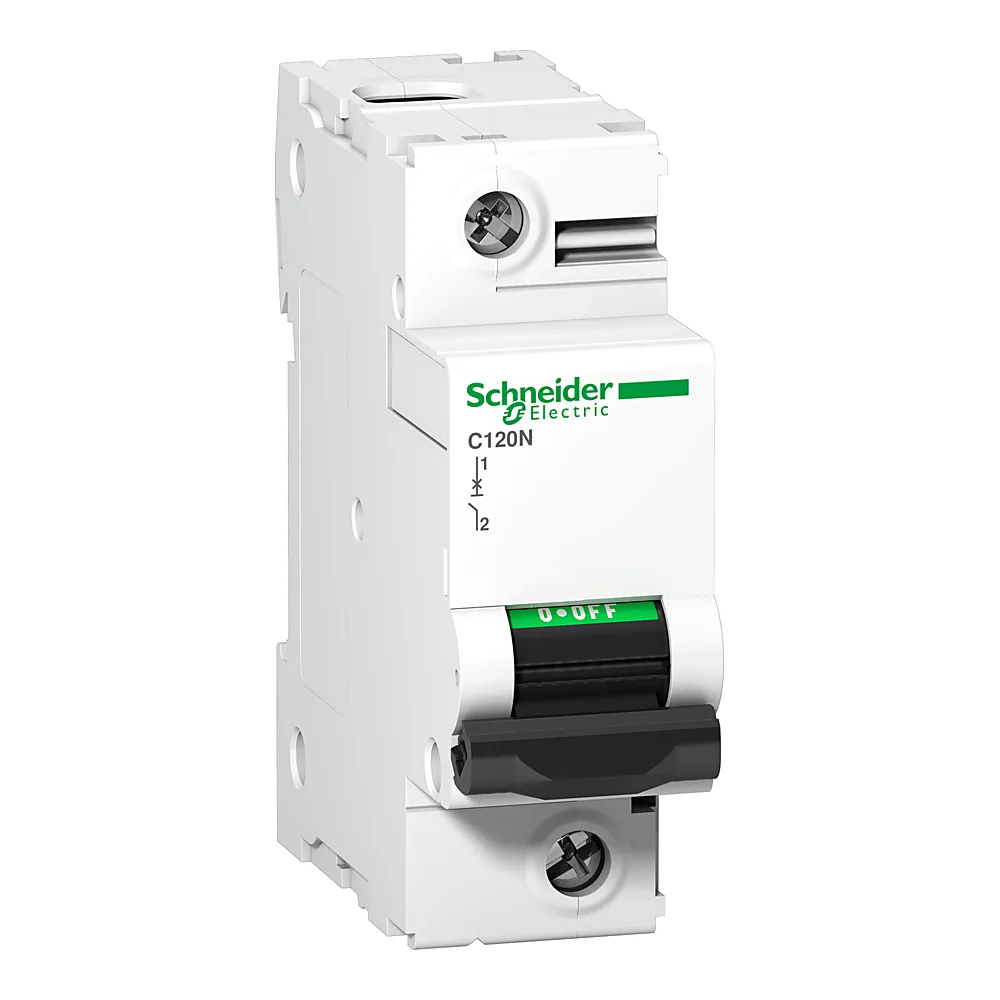

Автоматичний вимикач C120N 1P B 63 А Schneider Electric A9N18340

Name: Автоматичний вимикач C120N 1P B 63 А Schneider Electric A9N18340
Brand: Schneider Electric
SKU: 00248812
Price: 2847.94 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 847⁹⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248812
Виробник: Schneider Electric
Артикул: A9N18340
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(8)
2P(8)
3P(8)
4P(8)
Характеристика спрацьовування: B
B
C
Номінальний струм: 63 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 3 кА Icu на 380...415 В змінний струм 50/60 Гц IT відповідно до МЕК 60947-2; 20 кА Icu на 130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 12 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 10 кА Icu на <= 144 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 10 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 12 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10000 А Icn на 230...400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248812
Виробник	Schneider Electric
Артикул виробника	A9N18340
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+70 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	3
Кількість полюсів	1P
Клас обмеження за енергією	1
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	3 кА Icu на 380...415 В змінний струм 50/60 Гц IT відповідно до МЕК 60947-2; 20 кА Icu на 130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 12 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 10 кА Icu на <= 144 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 10 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 12 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10000 А Icn на 230...400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1
Номінальна робоча здатність відключення	15 кА 75 % відповідно до МЕК 60947-2 - 130 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 125 В ПОСТІЙНИЙ СТРУМ; 2,25 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 12 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до МЕК 60947-2 - <= 144 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 12 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 230...400 В змінний струм 50/60 Гц
Номінальна робоча напруга Ue	380...415 В AC, 125 В DC, ≤ 144 В DC, 12 В DC, 220...240 В AC, 230...400 В AC, 130 В AC, 12 В AC
Номінальний струм	63 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+85 °C
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	27 мм
Вага	0,205 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач C120N 1P 63A B від Schneider Electric - це однофазний модульний автомат серії Acti9 з номіналом 63 А та характеристикою спрацьовування B. Він призначений для захисту ліній із резистивним навантаженням, де пускові струми мінімальні, а перевантаження виникають рідко.

Переваги

Номінальний струм 63 А - дозволяє живити потужні споживачі, такі як електроплити або бойлери великої ємності, в однофазних мережах 220 В.
Характеристика B - електромагнітний розчіплювач спрацьовує в діапазоні 3-5 In, що забезпечує швидке відключення при коротких замиканнях без хибних спрацьовувань на пускові струми.
Відключаюча здатність 10 кА - достатній запас для побутових і промислових щитів з номінальним струмом до 63 А.
Компактний корпус 1 модуль (27 мм) - економить місце на DIN-рейці, дозволяє розміщувати більше пристроїв у стандартному щитку.
Ресурс 10 000 електричних циклів - витримує багаторазові вмикання/вимикання під навантаженням, що важливо для комутаційних вузлів.

Де застосовується

Побутові електрощити для захисту ліній живлення електроплит, електродуховок, проточних водонагрівачів та інших пристроїв з постійним навантаженням.
Об'єктні розподільчі щити в адміністративних, торговельних та виробничих приміщеннях, де потрібен автомат на 63 А з характеристикою B.

Технічні особливості

Автоматичний вимикач C120N 1P 63A B виконано за стандартами IEC/EN 60898-1. Він монтується на DIN-рейку (35 мм). Ширина в модулях - 1 (27 мм). Ступінь захисту корпусу IP20 - для установки всередині щитів. Номінальна імпульсна напруга 6 кВ, напруга ізоляції 500 В. Діапазон робочих температур від -25 до +70 °C. Важливий нюанс: характеристика B не підходить для ліній з двигунами, насосами або компресорами, де пускові струми можуть перевищувати 5 In - у таких випадках використовуйте автомат з характеристикою C або D.
