Name: Автоматичний вимикач C120H 1P D 80 А Schneider Electric A9N18490
Brand: Schneider Electric
SKU: 00248970
Price: 2712.53 UAH
Availability: PreOrder

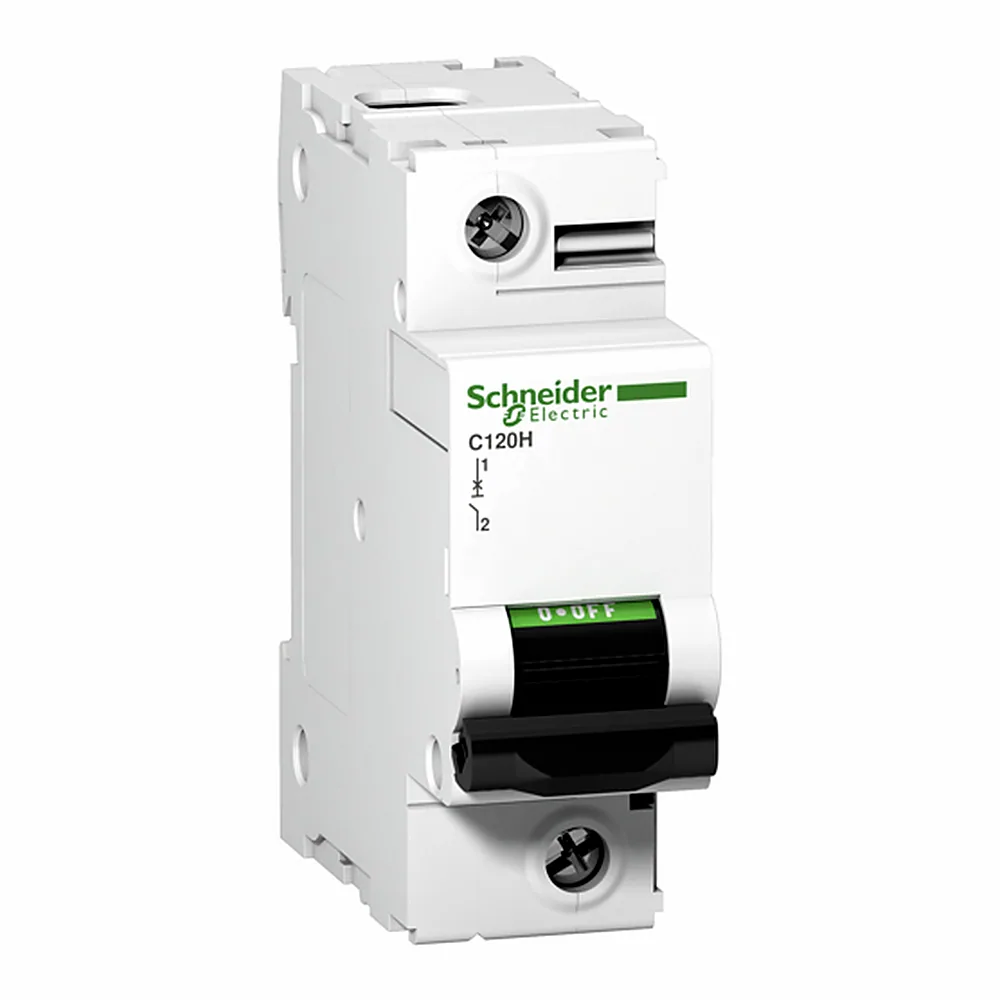

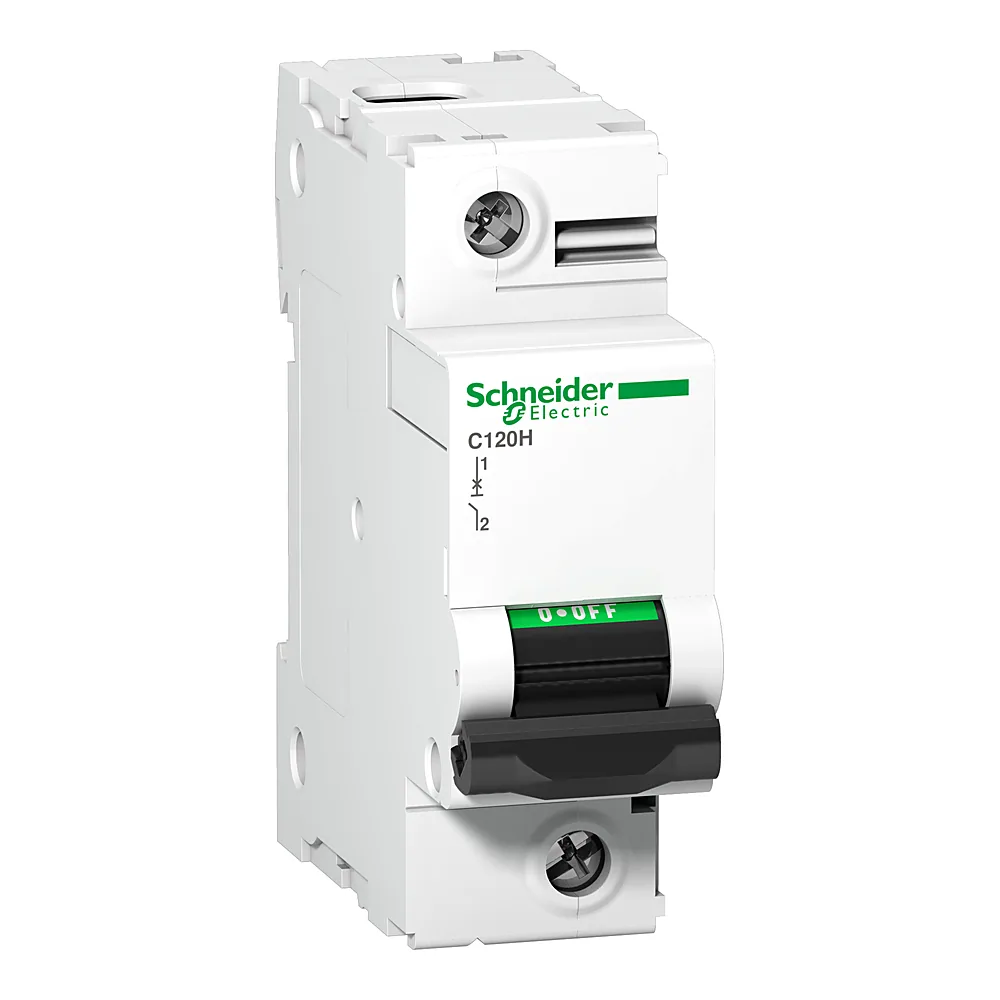

Автоматичний вимикач C120H 1P D 80 А Schneider Electric A9N18490

Фото ілюстративне — вигляд товару може відрізнятися.

2 712⁵³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248970
Виробник: Schneider Electric
Артикул: A9N18490
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(6)
2P(8)
3P(8)
4P(8)
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 80 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 30 кА Icu на 130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 12 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на <= 144 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15000 А Icn на 230...400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 4,5 кА Icu на 380...415 В змінний струм 50/60 Гц IT відповідно до МЕК 60947-2; 30 кА Icu на 12 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248970
Виробник	Schneider Electric
Артикул виробника	A9N18490
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-30...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	3
Кількість полюсів	1P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	10...14 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	30 кА Icu на 130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 12 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на <= 144 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15000 А Icn на 230...400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 4,5 кА Icu на 380...415 В змінний струм 50/60 Гц IT відповідно до МЕК 60947-2; 30 кА Icu на 12 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до МЕК 60947-2 - 130 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 2,25 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 230...400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до МЕК 60947-2 - 12 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до МЕК 60947-2 - <= 144 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 125 В ПОСТІЙНИЙ СТРУМ; 15 кА 50 % відповідно до МЕК 60947-2 - 12 В змінний струм 50/60 Гц
Номінальна робоча напруга Ue	380...415 В AC, 125 В DC, ≤ 144 В DC, 12 В DC, 220...240 В AC, 230...400 В AC, 130 В AC, 12 В AC
Номінальний струм	80 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Ручка опечатується з кабелем діаметром 0,7 мм у вкл або викл положенні
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	27 мм
Вага	0,205 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric C120H 1P 80A D (артикул A9N18490) - модульний автомат серії Acti9 для захисту ліній з великими пусковими струмами. Номінал 80 А і характеристика D роблять його вибором для обладнання, яке при запуску бере високий струм.

Переваги

Відключаюча здатність 30 кА - автомат упевнено гасить коротке замикання навіть у мережах з високим струмом КЗ. Це захищає і проводку, і саме обладнання.
Електрична зносостійкість 5000 циклів - витримує тисячі відключень без втрати характеристик. Механічний ресурс - 20000 циклів, що говорить про запас міцності.
Робочий діапазон -30…+60 °C - підходить для неопалюваних приміщень, щитів на вулиці або в цехах з перепадами температури.
Компактний корпус 1 модуль (27 мм) - займає мінімум місця на DIN-рейці. Три модулі загальної ширини, але полюс один - зручно для однофазних ліній.

Де застосовується

Промислові об'єкти: захист двигунів, трансформаторів, компресорів - усе, що має високий пусковий струм.
Комерційна нерухомість: торгові центри, склади, насосні станції, де потрібен автомат на 80 А з характеристикою D.
Щити в розподільчих мережах з великою потужністю споживачів.

Технічні особливості

Автомат монтується на DIN-рейку, займає 3 модульні відстані. Номінальна напруга 500 В змінного струму, ізоляція витримує 500 В, імпульсна напруга - 6 кВ. Ступінь захисту IP20 - для встановлення в закритих щитах. Характеристика D означає, що автомат спрацьовує при струмі 10-20 номіналів (800-1600 А). Це робить його стійким до короткочасних пускових струмів, але вимагає правильного підбору - якщо поставити такий автомат на освітлення, він може не відключитися при перевантаженні.
