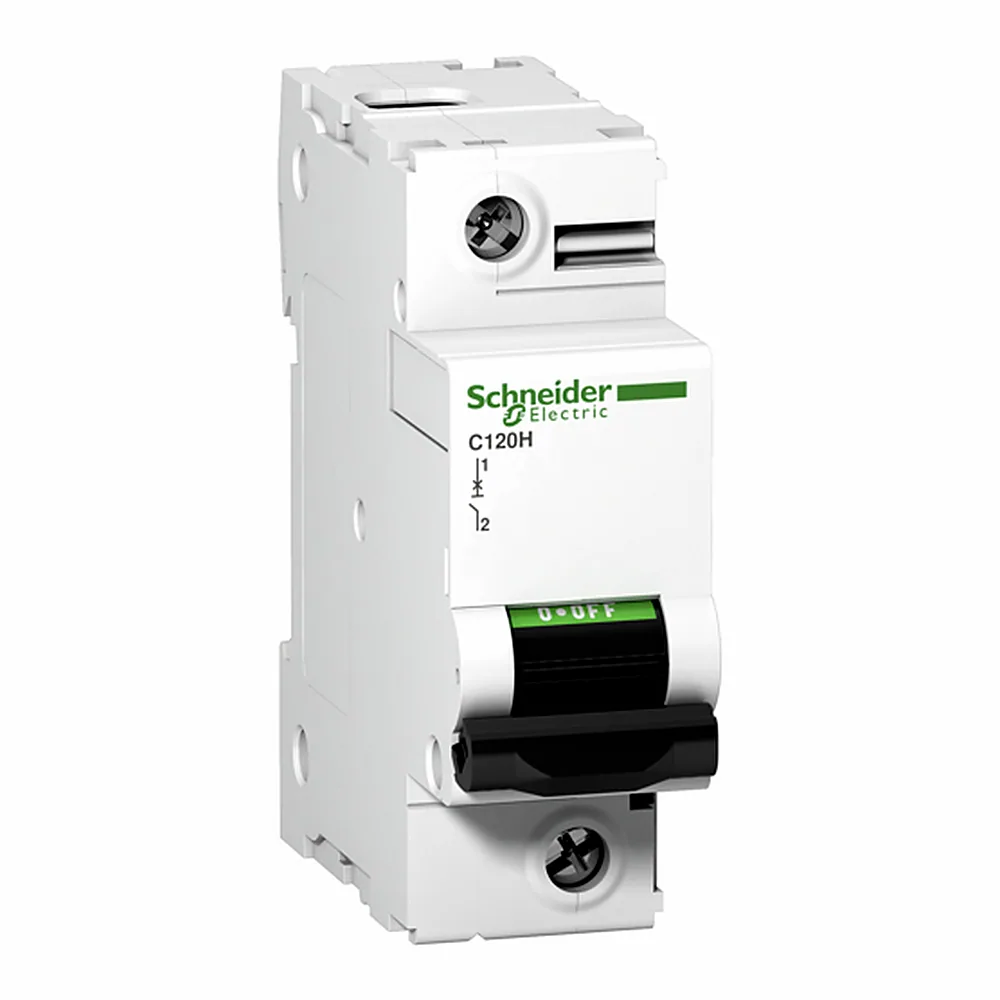

Автоматичний вимикач C120H 1P B 63 А Schneider Electric A9N18401

Name: Автоматичний вимикач C120H 1P B 63 А Schneider Electric A9N18401
Brand: Schneider Electric
SKU: 00248943
Price: 2656.37 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 656³⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248943
Виробник: Schneider Electric
Артикул: A9N18401
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(8)
2P(8)
3P(8)
4P(8)
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 63 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 30 кА Icu на 130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 12 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на <= 144 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15000 А Icn на 230...400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 4,5 кА Icu на 380...415 В змінний струм 50/60 Гц IT відповідно до МЕК 60947-2; 30 кА Icu на 12 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248943
Виробник	Schneider Electric
Артикул виробника	A9N18401
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-30...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	3
Кількість полюсів	1P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	30 кА Icu на 130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 12 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на <= 144 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 15 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15000 А Icn на 230...400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 4,5 кА Icu на 380...415 В змінний струм 50/60 Гц IT відповідно до МЕК 60947-2; 30 кА Icu на 12 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до МЕК 60947-2 - 130 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 2,25 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 230...400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до МЕК 60947-2 - 12 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до МЕК 60947-2 - <= 144 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 125 В ПОСТІЙНИЙ СТРУМ; 15 кА 50 % відповідно до МЕК 60947-2 - 12 В змінний струм 50/60 Гц
Номінальна робоча напруга Ue	380...415 В AC, 125 В DC, ≤ 144 В DC, 12 В DC, 220...240 В AC, 230...400 В AC, 130 В AC, 12 В AC
Номінальний струм	63 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	27 мм
Вага	0,205 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач C120H 1P 63A B від Schneider Electric - це модульний автомат для захисту ліній з номінальним струмом 63 А. Він розрахований на роботу в мережах змінного струму і забезпечує надійне відключення при перевантаженнях і коротких замиканнях. Серія Acti9 - це актуальне рішення для сучасних електрощитів, де важлива компактність і чітка робота апаратів захисту.

Переваги

Висока відключаюча здатність 30 кА - автомат впевнено розриває ланцюг навіть при серйозних аваріях, що особливо актуально для об'єктів з потужним обладнанням.
Механічна зносостійкість 20000 циклів - ресурс для частих ручних вмикань-вимикань, наприклад, для ремонтних робіт або технологічних пауз.
Електрична зносостійкість 10000 циклів - стабільна робота при реальних навантаженнях без деградації контактної групи.
Ширина 1 модуль - займає одне місце на DIN-рейці, що дозволяє щільно компонувати щиток.
Робочий діапазон температур від -30 до +60 °C - підходить для неопалюваних приміщень і вуличних щитів.

Де застосовується

Квартирні щитки, де потрібен захист лінії з великим споживанням, наприклад, електроплити або бойлера.
Комерційні та промислові об'єкти: розподільчі щити, ввідні пристрої, захист двигунів і насосного обладнання.

Технічні особливості

Автомат має характеристику спрацьовування B, що означає миттєве відключення при струмі, який перевищує номінал у 3-5 разів. Це оптимально для активних навантажень без пускових струмів. Номінальна імпульсна напруга 6 кВ і напруга ізоляції 500 В підтверджують стійкість до комутаційних перенапруг. Ступінь захисту IP20 - стандарт для модульного обладнання, тому монтаж виконується всередині закритих щитів. При підключенні зверніть увагу на переріз кабелю: для 63 А потрібен провідник не менше 16 мм² по міді, інакше нагрів клем буде неминучим.
