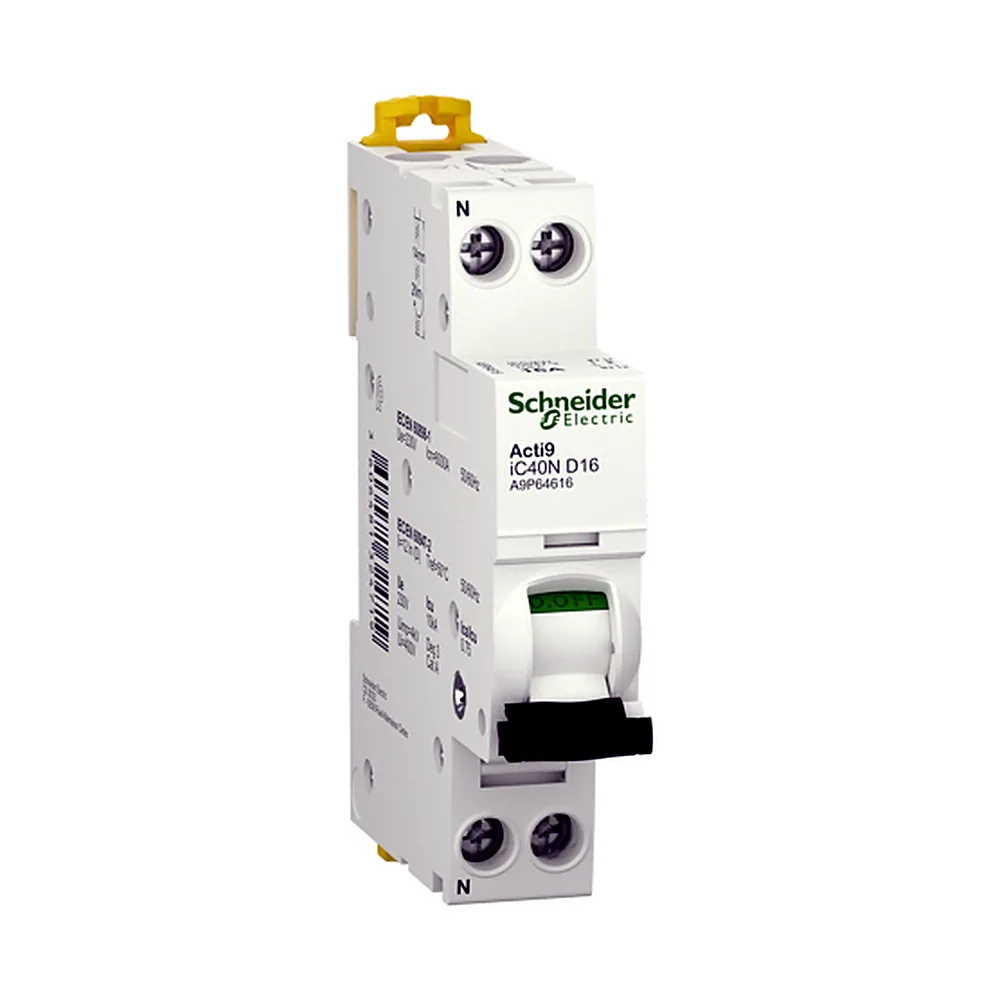

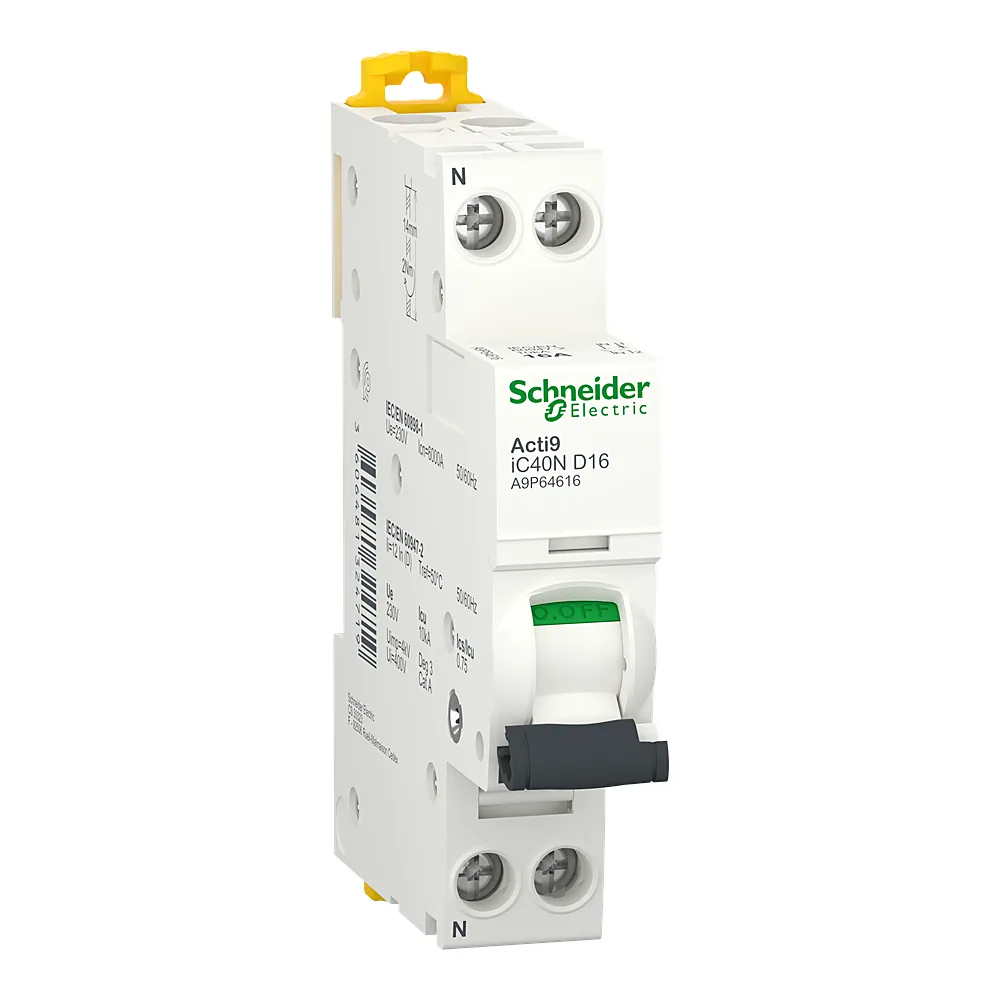

Автоматичний вимикач Acti9 iC40N 1P+N D 16 А 6 кА Schneider Electric A9P64616

Name: Автоматичний вимикач Acti9 iC40N 1P+N D 16 А 6 кА Schneider Electric A9P64616
Brand: Schneider Electric
SKU: 00248598
Price: 1961.86 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 961⁸⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248598
Виробник: Schneider Electric
Артикул: A9P64616
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P+N
1P(256)
1P+N(22)
2P(263)
3P(284)
3P+N(3)
4P(216)
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 16 А
6 А
16 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Код відключаючої здатності: N
Сумісність: iC40N

Усі характеристики

Код	00248598
Виробник	Schneider Electric
Артикул виробника	A9P64616
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	74 мм
Діапазон робочих температур	-25...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	20 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P+N
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	9 мм між фазою та нейтраллю
Макс. висота встановлення	2000 м
Межа магнітного відключення	10...14 x In відповідно до МЕК 60898-1; 12 x In +/- 20 % відповідно до МЕК 60947-2
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	6000 А 100 % x Icn на 230 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 7,5 кА 75 % x Icn на 230 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue	230 В AC
Номінальний струм	16 А
Положення нейтралі	Зліва
Сертифікація	BV; CE; DNV; RINA
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iC40N
Температура зберігання	-40...+85 °C
Тип блокування	Пристрій для встановлення навісних замків
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	18 мм
Вага	120 г
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Acti9 iC40N 1P+N 16А D 6кA Schneider Electric (артикул A9P64616) - це модульний автомат для захисту однофазних ліній з пусковими струмами. Він витримує коротке замикання до 6 кА і працює в діапазоні температур від -25 до +70 °C.

Переваги

Стійкість до навантажень - характеристика D забезпечує спрацьовування при струмах від 10 до 20 номіналу, що підходить для двигунів і трансформаторів.
Ресурс 20000 циклів - електрична та механічна зносостійкість однакова, що говорить про надійність контактної групи.
Компактний розмір - займає 2 модулі, ширина 18 мм, дозволяє економити місце в щиті.
Ступінь захисту IP40 - корпус захищає від проникнення твердих частинок діаметром понад 1 мм, підходить для встановлення в розподільчих щитах.

Де застосовується

Захист силових ліній з електродвигунами, насосами, компресорами, де є значні пускові струми.
У промислових щитах і шафах керування для однофазних споживачів з індуктивним навантаженням.

Технічні особливості

Автомат виконано за стандартом ДСТУ IEC 60898-1. Встановлюється на DIN-рейку. Характеристика D означає, що електромагнітний розчіплювач спрацьовує при струмі від 10 до 20 номінального (160-320 А). Це типова помилка при виборі: брати автомат з характеристикою C для двигуна - він може вибивати при пуску. D тут доречний. Номінальна відключаюча здатність 6 кА достатня для більшості мереж змінного струму 400 В. Ізоляція розрахована на 400 В, імпульсна напруга 4 кВ. У серії Acti9 є додаткові аксесуари: допоміжні контакти, незалежні розчіплювачі, сигнальні контакти - сумісні з цією моделлю.
