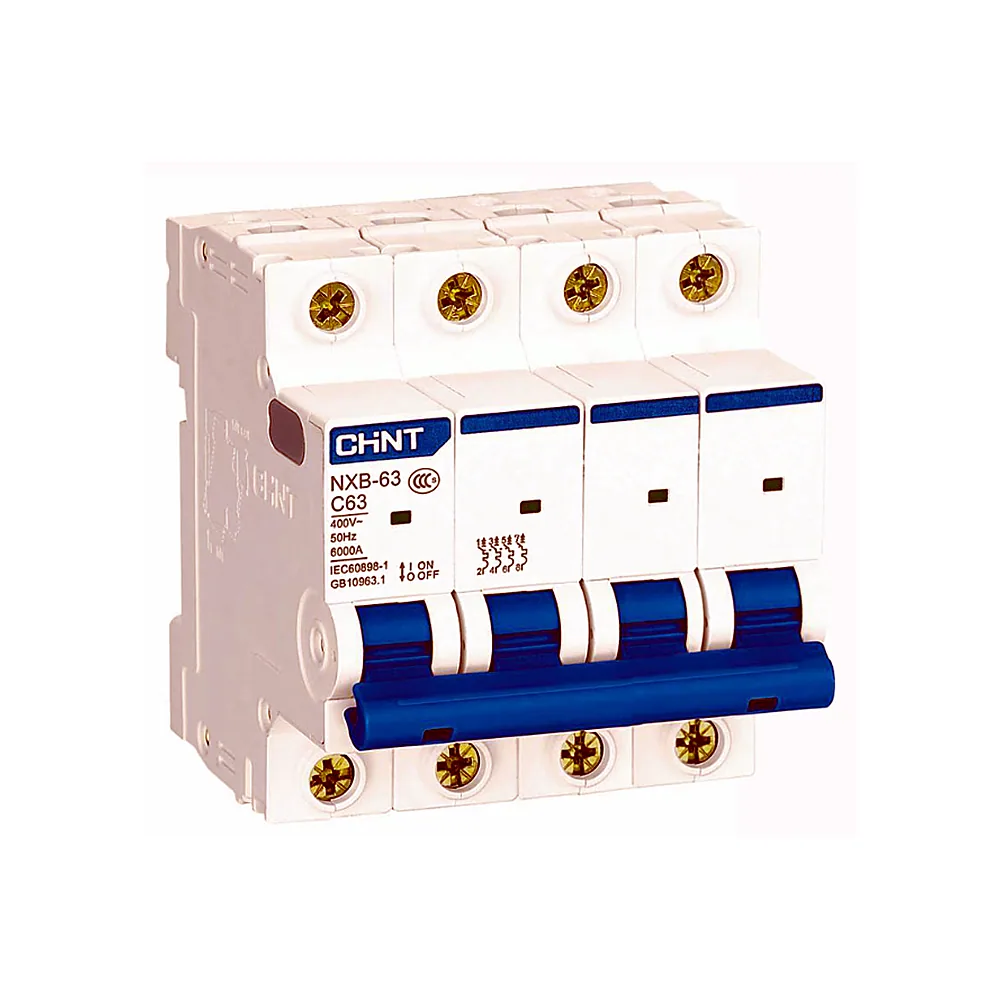

Автоматичний вимикач CHINT NXB-63 4P D40 6kA - це модульний автомат для трифазної мережі 380 В, який займає чотири модулі та розриває всі чотири полюси: три фази і нуль. Його номінальний струм 40 А, характеристика D, вимикаюча здатність 6 кА. Це робочий інструмент для ліній, де є двигуни, насоси, компресори або інші навантаження з великим пусковим струмом.
Переваги
- 4 полюси, 380 В - одне рішення для трифазного щита: автомат відключає три фази та нуль одночасно. Ширина - 4 модулі по 17,5 мм.
- Номінал 40 А - підходить для ліній, де робочий струм тримається на рівні до 40 А. Максимальна напруга 380 В змінного струму.
- Характеристика D - розчіплювач менш чутливий до короткочасних високих струмів, тому запуск електродвигуна не призводить до хибного вимкнення.
- 6 кА в режимі короткого замикання - автомат розриває аварійне коло зі струмом до 6 кА. Номінальна імпульсна напруга - 4 кВ.
- Механічна зносостійкість 20 000 циклів - вимикач розрахований на активне використання.
Де застосовується
- Трифазні ввідні та розподільні щитки в будинках і квартирах, де є електричні плити, бойлери чи тепла підлога з трифазним підключенням.
- Комерційні об'єкти та невеликі виробництва: лінії з насосами, компресорами, верстатами, вентиляційними установками.
Технічні особливості
Модульний корпус розрахований на установку на DIN-рейку, займає 4 модулі по 17,5 мм і має габарити 80 x 72 x 65,5 мм. До клем можна підключити провід перерізом від 1 до 25 мм². Ступінь пиловологозахисту IP20 означає, що корпус не розрахований на роботу під дощем або в агресивному середовищі, тому місце автомата - закритий щиток. Діапазон робочих температур від -35 до +70 °C дозволяє ставити його в неопалюваному приміщенні.
Часта помилка - для лінії з потужним двигуном брати автомат із чутливішою характеристикою, ніж D. У момент запуску струм короткочасно зростає, і такий вимикач може спрацювати раніше, ніж мотор вийде на робочі оберти. Тому для таких кіл варто використовувати саме D-характеристику.
Чому в ЛІНА
В інтернет-магазині ЛІНА можна замовити автоматичний вимикач CHINT NXB-63 4P D40 6kA. Артикул 814265, гарантійний термін - 2 роки.
