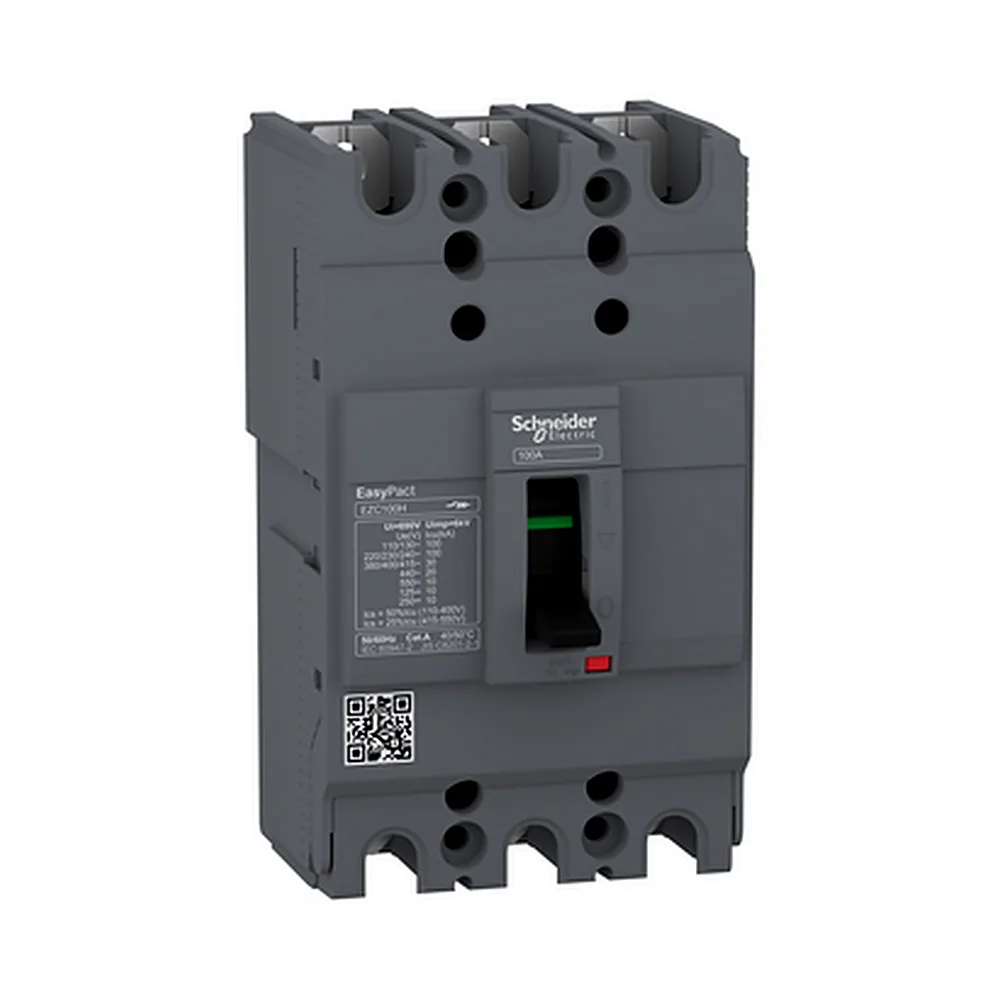

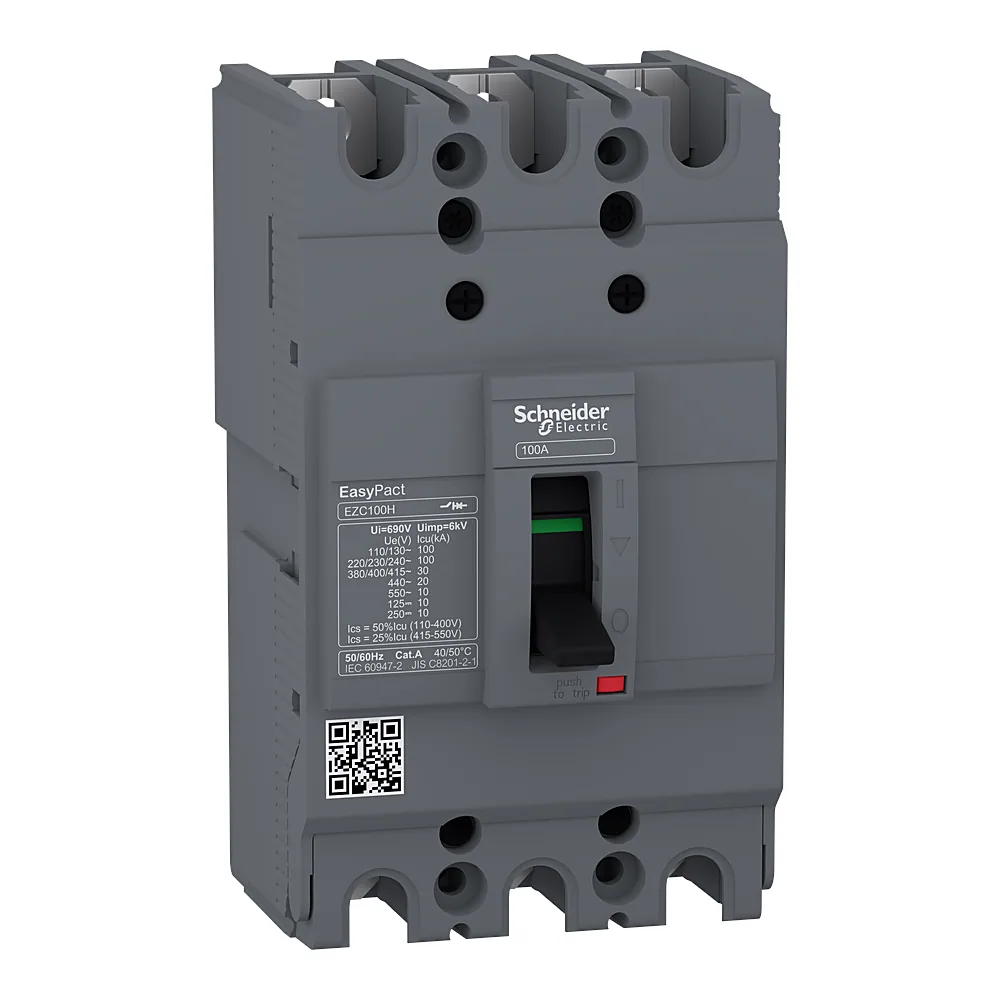

Автоматичний вимикач EasyPact EZC100H 3P 16 А 30 кА Schneider Electric EZC100H3016

Name: Автоматичний вимикач EasyPact EZC100H 3P 16 А 30 кА Schneider Electric EZC100H3016
Brand: Schneider Electric
SKU: 00166707
Price: 6543.27 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

6 543²⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166707
Виробник: Schneider Electric
Артикул: EZC100H3016
Тип виробу: Автоматичний вимикач
Серія: EASYPACT EZC
Кількість полюсів: 3P
2P
3P
Номінальний струм: 16 А
16 А
32 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Модель розчеплювача: TM-D
MA(3)
MicroLogic 2,0
MicroLogic 2,2(3)
TM-D(142)
TM-DC(2)

Усі характеристики

Код	00166707
Виробник	Schneider Electric
Артикул виробника	EZC100H3016
Серія	EASYPACT EZC
Верхнє з'єднання	Фронтальний
Висота	130 мм
Відповідність вимогам по ізоляції	Так
Глибина	60 мм
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	1500 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	A
Кількість полюсів	3P
Код відключаючої здатності	H
Країна виробництва	Таїланд
Крок	25 мм
Механічна зносостійкість	8500 циклів
Місцева сигналізація	Пряма індикація положення контакту
Модель розчеплювача	TM-D
Напруга ізоляції	690 В
Нижнє з'єднання	Фронтальний
Номінал розчіплювача	16 А
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	5 кА на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 2,5 кА на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 7,5 кА на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue	550 В AC, 250 В DC
Номінальний струм	16 А
Опис захищених полюсів	3t
Сегмент ринку	Малий комерційний
Сертифікація	GB/T 14048,2; IEC 60947-1; IEC 60947-2; JIS C8201-2-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK07
Сумісність	EZC100
Температура зберігання	-35...+85 °C
Тип захисту	Захист від короткого замикання; захист від перевантаження
Тип керування	Перемикач
Тип монтажу	Задня панель
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Уставка захисту нейтралі	Без захисту
Частота	50/60 Гц
Ширина	75 мм

Опис

Автоматичний вимикач EASYPACT EZC100H 3P 30кА 16A від Schneider Electric - це силовий модульний автомат із тепломагнітним розчеплювачем. Його номінал 16 ампер і відключаюча здатність 30 кА дозволяють захищати лінії з великими струмами короткого замикання. Конструкція розрахована на напругу до 550 В, що підходить для трифазних мереж.

Переваги

Відключаюча здатність 30 кА - забезпечує надійний захист навіть у мережах із високим рівнем струмів КЗ. Це одна з найвищих характеристик у своєму класі.
Характеристика H - призначена для кіл із значними пусковими струмами, наприклад для трансформаторів або двигунів. Звичайний автомат може хибно спрацьовувати, а H-крива цього не допускає.
Тепломагнітний розчеплювач TM-D - поєднує тепловий захист від перевантаження та електромагнітний від кз. Налаштування не потребує, працює автоматично.
Механічна зносостійкість 13000 циклів - ресурсу вистачить на багато років експлуатації навіть при частих комутаціях.
Робочий діапазон температур від -25 до +70 °C - дозволяє встановлювати автомат у неопалюваних приміщеннях або на вулиці в щиті.

Де застосовується

У розподільчих щитах промислових об'єктів, де потрібен захист ліній з високим струмом КЗ.
У комерційних будівлях для захисту силових споживачів: насосів, компресорів, кондиціонерів.

Технічні особливості

Автомат монтується на DIN-рейку, підходить для проміжного монтажу. Ступінь захисту IP20 - для встановлення всередині щитів. Номінальна імпульсна напруга 8 кВ, напруга ізоляції 690 В - це забезпечує безпеку при комутаціях. Електрична зносостійкість категорії A: 4000 циклів при 415 В змінного струму 50/60 Гц відповідно до IEC 60947-2. Артикул EZC100H3016. Важливо: при виборі зверніть увагу на характеристику H - вона підходить не для всіх типів навантажень, але для кіл з високими пусковими струмами це правильний вибір. Типова помилка - ставити автомат з характеристикою C замість H, через що він буде вибивати при пуску обладнання.
