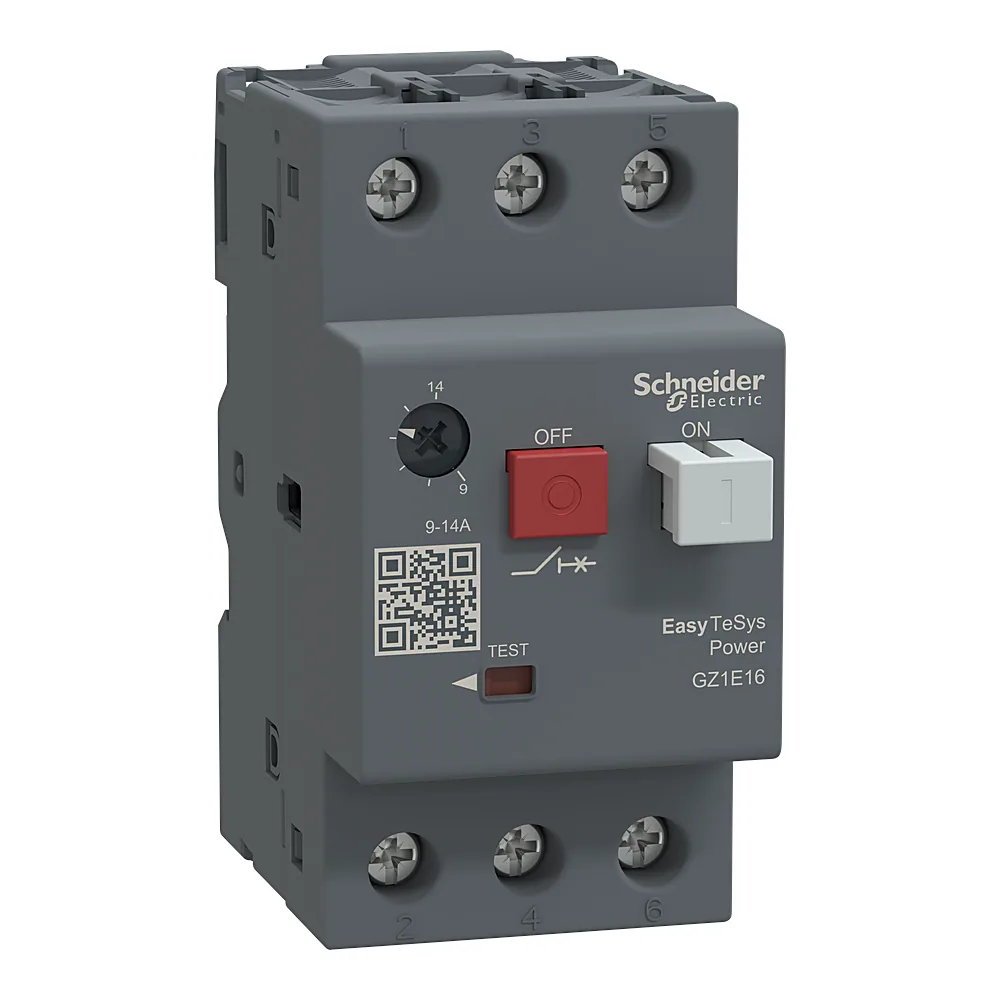

Автоматичний вимикач захисту двигуна EasyTeSys 9-14 А Schneider Electric GZ1E16

Name: Автоматичний вимикач захисту двигуна EasyTeSys 9-14 А Schneider Electric GZ1E16
Brand: Schneider Electric
SKU: 00127443
Price: 1918.18 UAH
Availability: InStock

Код товару:

1 918¹⁸ ₴шт

Купити

Порівняти

Під замовлення 9 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 10,4 МБ

Основні характеристики

Код товару: 127443
Виробник: Schneider Electric
Артикул: GZ1E16
Тип виробу: Автоматичний вимикач захисту двигуна
Автоматичний вимикач(9)
Автоматичний вимикач захисту двигуна(66)
Серія: EASYPACT TVS
Кількість полюсів: 3P
Тип струму: AC
Ступінь захисту: IP20
Межі регулювання теплового захисту: 9...14 А
0,4...0,63 А
0,63...1 А
1...1,6 А
1,6...2,5 А
2,5...4 А
4...6,3 А
6...10 А
9...14 А
13...18 А
20...25 А
Потужність двигуна (AC-3): 5,5 кВт

Усі характеристики

Код	00127443
Виробник	Schneider Electric
Артикул виробника	GZ1E16
Серія	EASYPACT TVS
Випробування розжареним дротом	960 °C
Висота	89 мм
Відповідність вимогам по ізоляції	Так
Глибина	78 мм
Діапазон робочих температур	-20...+60 °C
Електрична зносостійкість	100 000 циклів
Захисна обробка	TH
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-3
Кількість полюсів	3P
Колір	Сірий (RAL 7011)
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Максимальна частота операцій	25 цикл/год
Межі регулювання теплового захисту	9...14 А
Механічна зносостійкість	100 000 циклів
Монтажна опора	Рейка
Напруга ізоляції	690 В
Номінальна відключаюча здатність при короткому замиканні	≥ 100 кА
Номінальна робоча здатність відключення	100 % на 230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 75 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 % на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 % на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 75 % на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue	690 В AC
Потужність двигуна (AC-3)	5,5 кВт
Робоче положення	Довільне
Розсіювана потужність на полюс	2,5 Вт (на полюс)
Сертифікація	IEC 60947-2; IEC 60947-4
Спосіб кріплення	Гвинтами; кліпсами
Ступінь захисту	IP20
Температура зберігання	-40...+80 °C
Технологія розчіплювача	Тепломагнітний
Тип затискачів	Гвинтовий
Тип керування	Кнопковий вимикач
Тип струму	AC
Уставка електромагнітного розчіплювача	170 А
Частота	50/60 Гц відповідно до МЕК 60947-2
Ширина	44,5 мм
Вага	0,26 кг

Опис

Автомат захисту двигуна Schneider Electric EasyTeSys GZ1E16 з діапазоном уставки 9-14 A - це компактний модульний пристрій для керування та захисту трифазних двигунів. Вимикаюча здатність 8 кА і напруга 690 В дозволяють використовувати його в мережах з високими струмами короткого замикання. Пристрій серії Easy TeSys Power поєднує функції автоматичного вимикача і теплового реле в одному корпусі.

Переваги

Захист двигуна в одному пристрої - поєднує тепловий захист від перевантаження (регульована уставка 9-14 А) і електромагнітний захист від КЗ з уставкою 170 А. Не потрібне додаткове реле.
Висока вимикаюча здатність - 8 кА при 690 В гарантує надійне відключення навіть при потужних аваріях.
Компактні розміри - ширина всього 2,5 модулі (44,5 мм), що економить місце в щиті. Висота 89 мм, глибина 78 мм.
Широкий температурний діапазон - працює від -20 до +60 °C, підходить для неопалюваних приміщень.

Де застосовується

Захист електродвигунів насосів, вентиляторів, компресорів у побутових та промислових установках.
Комутація та захист у шафах керування на об'єктах водопостачання, вентиляції, конвеєрних лініях.

Технічні особливості

Автомат встановлюється на DIN-рейку, ширина 2,5 модульні відстані (44,5 мм). Підключення - гвинтові затискачі, рекомендований переріз кабелю до 10 мм². Типова помилка: плутають уставку теплового захисту (9-14 А) із номіналом автоматичного вимикача. Тут це одне й те саме, але при виборі звертайте увагу на реальний робочий струм двигуна - він має бути в межах регулювання. Електромагнітний розчіплювач спрацьовує при 170 А, що відповідає стандарту для захисту двигунів. Вимикаюча здатність 8 кА перевищує вимоги більшості промислових мереж. Напруга комутації до 690 В дає змогу використовувати автомат у трифазних мережах 380/400 В із запасом. Гарантія 18 місяців.
