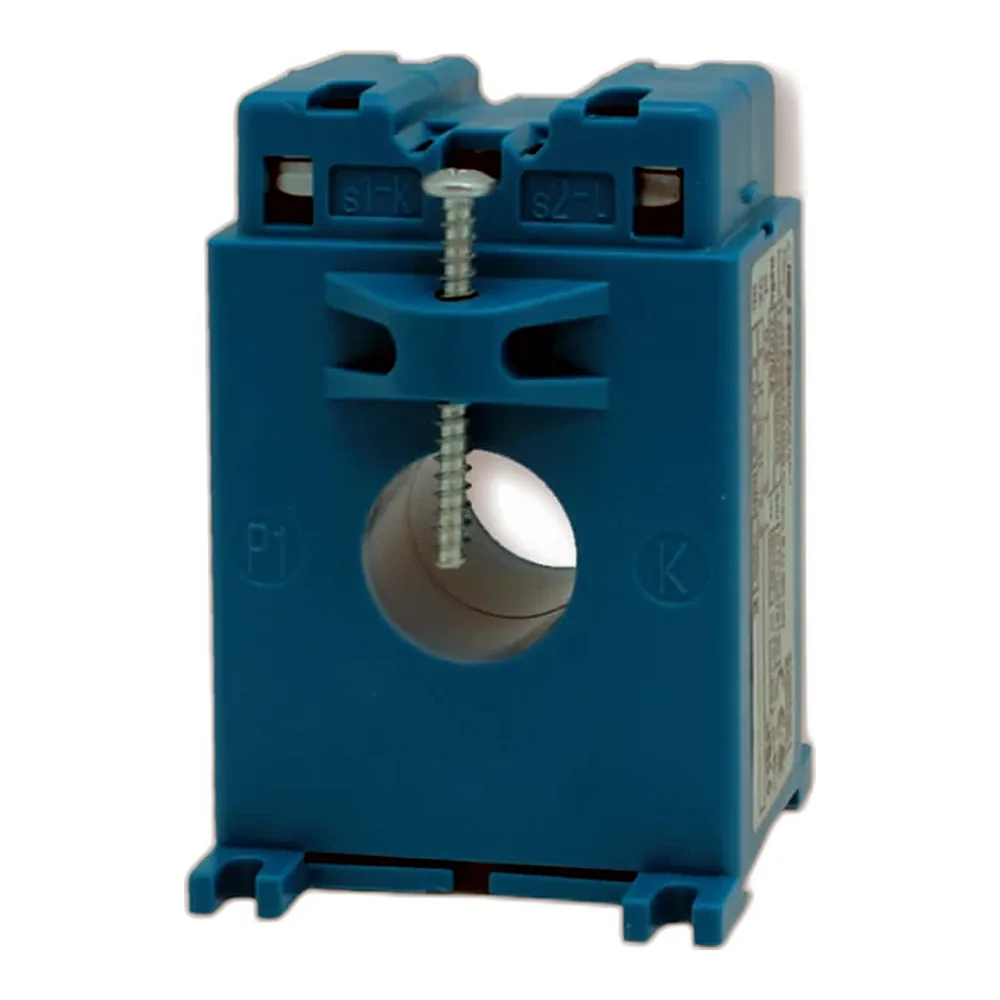

Трансформатор струму TAC022100X05 від ВекторВС - це вимірювальний пристрій для обліку навантаження в мережах змінного струму. Він розрахований на первинний струм 100 А і видає вторинний сигнал 5 А, що дозволяє підключати стандартні лічильники та амперметри без безпосереднього вмикання в силове коло.
Переваги
- Клас точності 0,5 - підходить для комерційного обліку електроенергії, похибка вимірювання мінімальна.
- Міжповірочний інтервал 16 років - довго працює без втручання, що знижує витрати на обслуговування.
- Діаметр вікна 22 мм - дозволяє охопити кабель перерізом до 120 мм² або шину, якщо вона проходить крізь отвір.
- Номінальна потужність 1,5 VA - узгоджується з більшістю сучасних лічильників, для яких цього запасу достатньо.
Де застосовується
- У квартирних щитках для підключення трифазного лічильника, коли навантаження перевищує 100 А і прямий облік неможливий.
- На промислових об'єктах, у розподільчих шафах і на вводах до будівель, де потрібен облік споживання з класом точності 0,5.
Технічні особливості
Трансформатор розрахований на роботу в діапазоні температур від -25 до +50 °C, тому його можна ставити в неопалюваних приміщеннях і на відкритих розподільчих пунктах. Вторинна обмотка розрахована на 5 А, що є стандартом для більшості електролічильників. Зверніть увагу: шина в комплект не входить, тому для монтажу потрібно придбати її окремо або використовувати кабель, який проходить крізь вікно. Перед встановленням переконайтеся, що первинний струм у вашій мережі не перевищує 100 А, інакше трансформатор працюватиме в нелінійному режимі, і показання будуть спотворені.
Кріпиться виріб безпосередньо на DIN-рейку або на панель за допомогою гвинтів. Важливо затягувати контактні гвинти вторинної обмотки з достатнім зусиллям, але без надмірного моменту, щоб не зірвати різьбу. Якщо ви плануєте послідовне з'єднання кількох трансформаторів для трифазної мережі, переконайтеся, що всі вони мають однаковий коефіцієнт трансформації.
