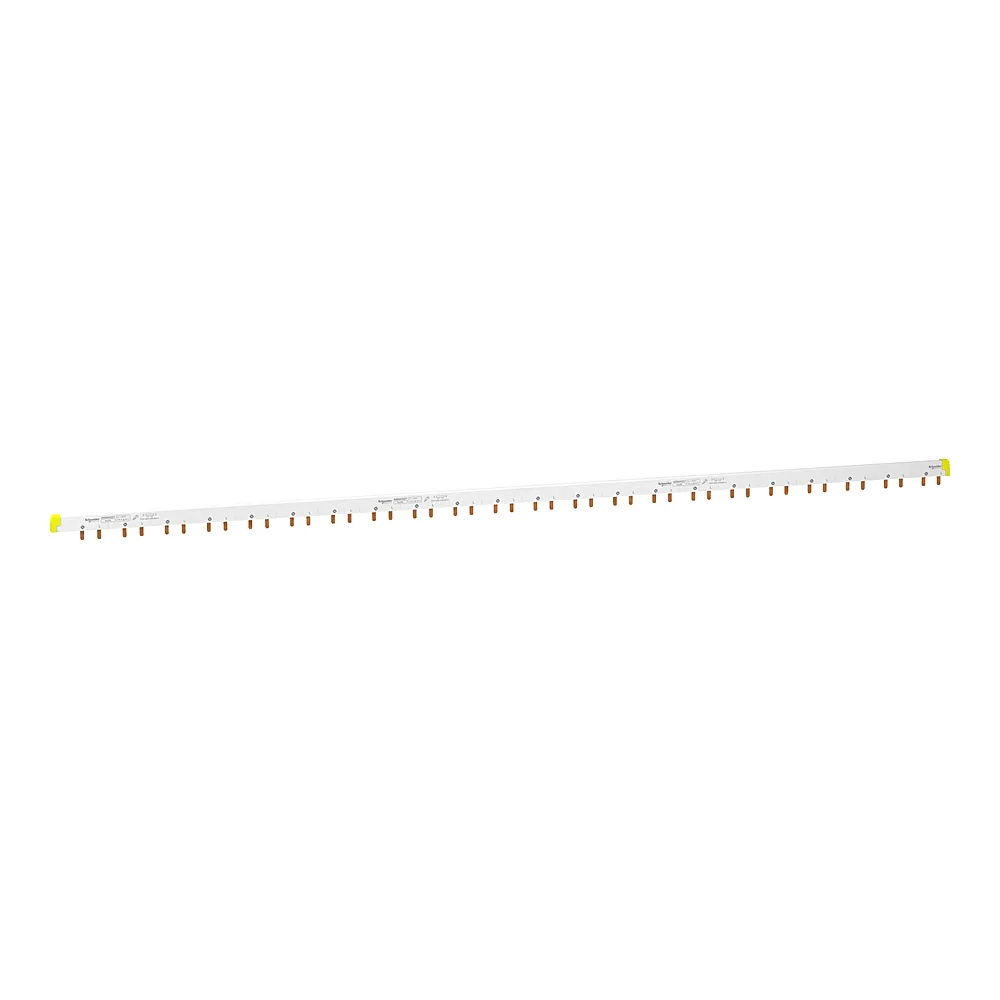

Гребінчаста шина допоміжний+2P 57 модулів 18 мм 100 А Schneider Electric A9XAH257

Name: Гребінчаста шина допоміжний+2P 57 модулів 18 мм 100 А Schneider Electric A9XAH257
Brand: Schneider Electric
SKU: 00095397
Price: 1803.36 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 803³⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 181,1 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 95397
Виробник: Schneider Electric
Артикул: A9XAH257
Тип виробу: Гребінчаста шина
Гребінчаста шина(36)
Перехідник
Шина(4)
Шина з'єднувальна(5)
Серія: Acti9
Кількість модулів: 57
6(3)
10
12(4)
14
18(3)
22
24(11)
48(4)
57(7)
114
Номінальний робочий струм: 100 А
Колір: Білий (RAL 9003)
Білий (RAL 9003)(60)
Жовтий(7)
Сірий (RAL 7016)
Сірий (RAL 7035)(7)
Крок: 18 мм

Усі характеристики

Код	00095397
Виробник	Schneider Electric
Артикул виробника	A9XAH257
Серія	Acti9
Випробування розжареним дротом	960 °C
Ізоляція	Ізольований
Кількість модулів	57
Кількість модулів Ш = 9 мм	114
Кількість штирів	22 пінів Aux + N + 1 L
Колір	Білий (RAL 9003)
Конфігурація полюсів шини	1×1P + N; 1×2P
Країна виробництва	Німеччина
Крок	18 мм
Крок між відводами	45 мм
Маркування	N L
Місце встановлення	Верхній та нижній на клеми тунельного типу; Верхній та нижній на подвійна клема
Напруга ізоляції	500 В
Номінальна робоча напруга Ue	415 В AC
Номінальний робочий струм	100 А
Опис фаз шини	1L + N
Сертифікація	IEC 60947-7-1; IEC 61439-2
Спосіб кріплення	Горизонтальний
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	Acti9 iC60, Acti9 iID, Acti9 iID K, Acti9 IK60, Acti9 iSW, Acti9 iSW-NA, Multi9 C60
Тип аксесуара	Аксесуар для підключення
Тип конектора	Клема
Ширина	1000 мм

Опис

Шина гребінчата Schneider Electric Acti9 A9XAH257 додаткова 2-полюсна на 57 модулів з кроком 18 мм і струмом 100 А. Це рішення для швидкого з'єднання модульних автоматів без зайвих дротів.

Переваги

Струм 100 А - дозволяє комутувати навіть потужні навантаження, залишаючи запас по лінії.
57 контактів - покриває великі щити з рядом автоматів, не вимагає стикування кількох шин.
Тип PIN (штир) - надійне контактне з'єднання, стійке до вібрацій і нагріву.
Колір білий - маркування нейтральної шини, що спрощує монтаж і зменшує ризик переплутати фазу з нулем.
IP20 - захист від випадкового дотику, можна встановлювати в щитах звичайної конструкції.

Де застосовується

У квартирних і будинкових щитах для підключення автоматичних вимикачів та УЗО серії Acti9.
На об'єктах комерційної нерухомості - офіси, магазини, невеликі виробництва, де потрібен розподіл навантаження на 2 полюси.

Технічні особливості

Шина розрахована на 100 А, довжина 1000 мм, крок 18 мм - стандарт для модульних пристроїв Schneider Acti9. Тип з'єднання PIN (штир), вставляється в корпус автомата. Кількість модулів - 57, що дорівнює кількості контактів. Важливо: шина розрахована на 2P (два полюси), тому для трифазного щита доведеться брати кілька шин або іншу модель. Матеріал ізоляції - так, ізольована, ступінь захисту IP20. Не підходить для пристроїв з N-провідником - це чисто фазна/нейтральна шина без окремого нульового контакту.
