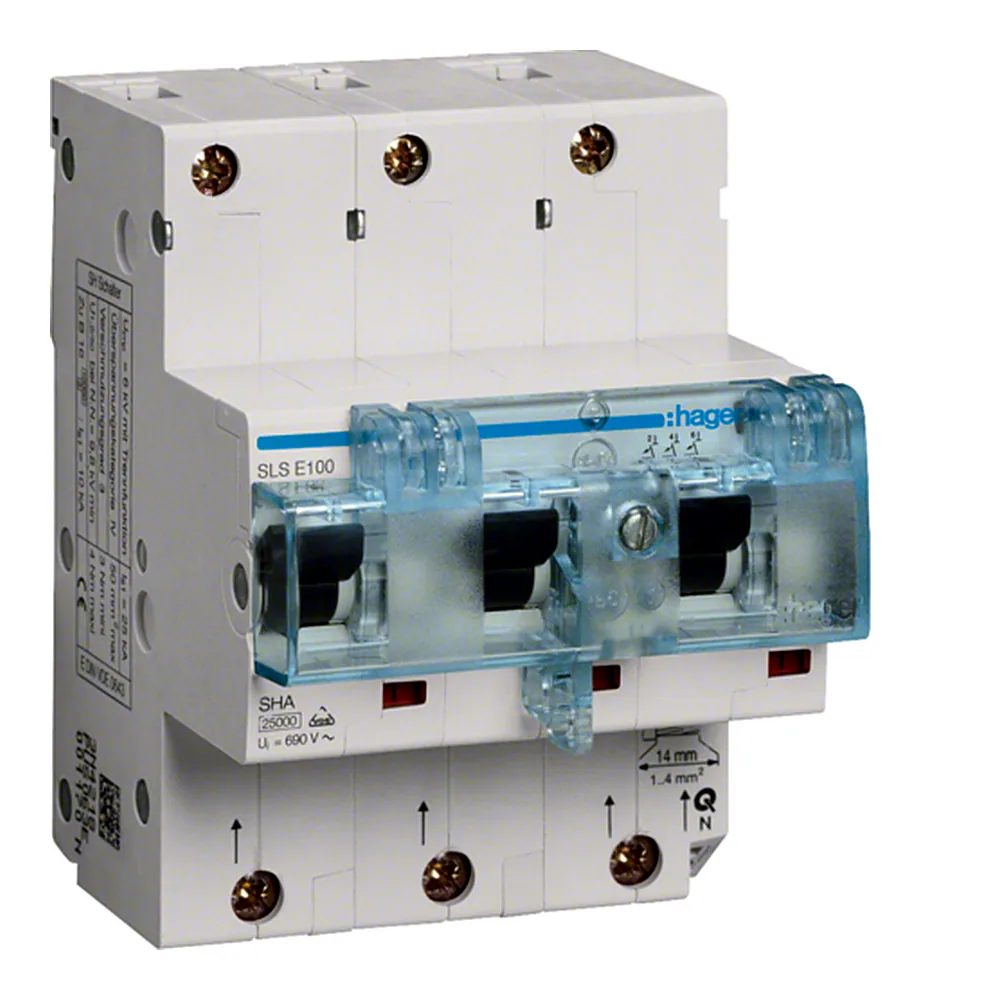

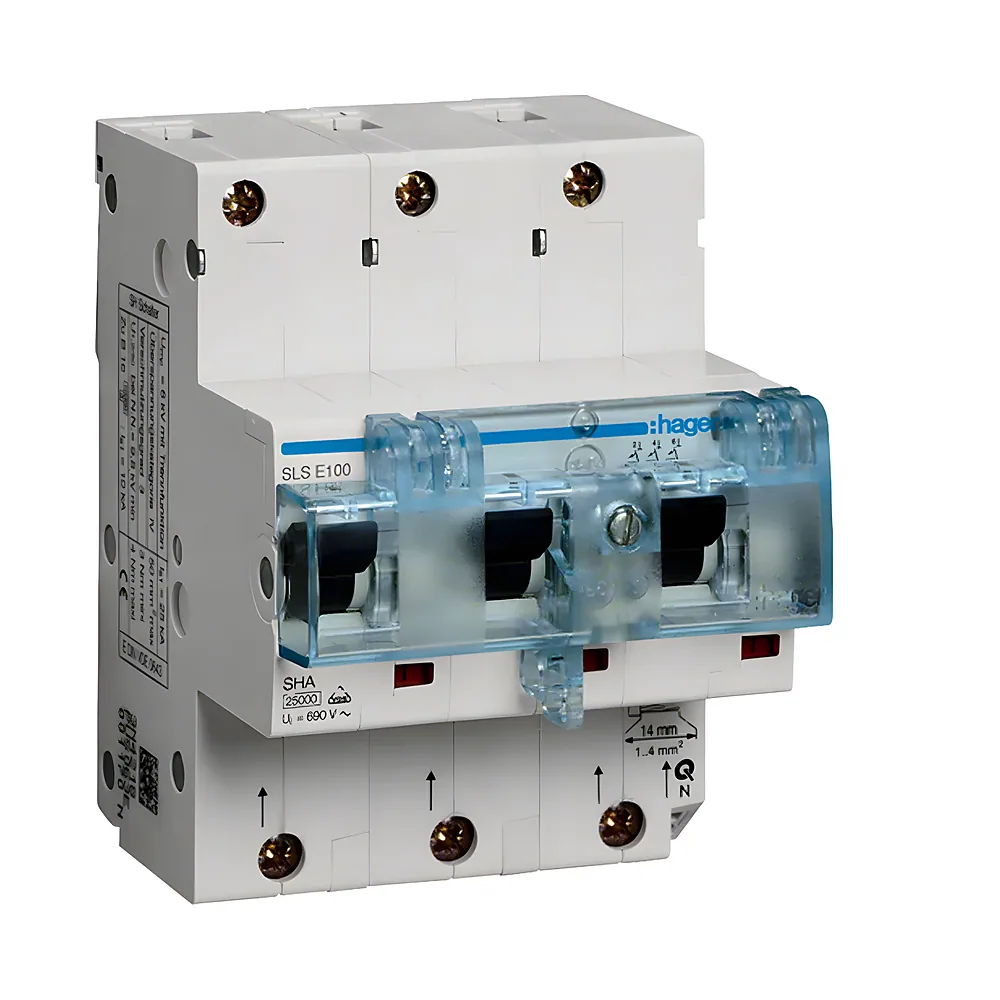

Селективний автоматичний вимикач на DIN-рейку 3P E-100 А 230/400 В 4,5 модуля Hager HTN390E

Селективний автоматичний вимикач на DIN-рейку 3P E-100A Hager HTN390E - це модульний автомат на 100 ампер з характеристикою E, призначений для трифазних мереж 230/400 В. Завдяки струму відключення 4,5 кА він підходить для ввідних щитів і розподільних ліній, де потрібна чітка селективність. Ви отримуєте працездатний захист без зайвих спрацьовувань на нижчестоящих групах.

Переваги

• Характеристика E - це спеціальна часструмова крива для селективного захисту. Вона дозволяє вимикачу витримувати короткочасні пускові струми потужного обладнання, не відключаючи лінію, і спрацьовувати лише при стійкому короткому замиканні.
• Трифазне виконання (3P) - комутує всі три фази одночасно, що обов’язково для трифазних вводів і ліній зі споживачами 380 В. Один корпус замінює три однополюсні автомати і гарантує одночасне відключення.
• Номінал 100 А - покриває найпоширеніші ввідні лінії в приватних будинках, об’єктах комерції та на виробництві. Це робочий струм, який автомат пропускає без нагріву в тривалому режимі.
• Струм відключення 4,5 кА - достатній для більшості розподільних щитів з обмеженою потужністю КЗ. Якщо струм короткого замикання на вводі більший, треба ставити автомат з вищим Icn або обмежувальний апарат перед ним.

Де застосовується

• Ввідний щит приватного будинку - захист кабелю від лічильника до внутрішньої розводки. Характеристика E не дає автомату відключатися при пуску холодильника, насоса чи компресора.
• Щити на об’єктах комерції - магазини, офіси, невеликі виробництва. Трифазне виконання дозволяє захищати лінії з трифазним обладнанням.

Технічні особливості

Автомат Hager HTN390E виконано за стандартом IEC/EN 60898. Кріпиться на DIN-рейку шириною 35 мм, займає 4 модулі (72 мм). Для підключення рекомендується мідний кабель перерізом до 35 мм² (жорсткий) або 25 мм² (гнучкий) - більший переріз може не влізти в затискач. Момент затяжки гвинтів: 3,5 Н·м. Характеристика E: спрацьовування при короткому замиканні в діапазоні 10-20 Iн, тобто для номіналу 100 А - струм відключення від 1000 до 2000 А. Нижній поріг (1000 А) - це гарантоване спрацьовування, вище 2000 А - обов’язкове. Типова помилка: ставити такий автомат на лінії з освітленням або розетками - характеристика E занадто інерційна, вона не захистить провід при малих струмах КЗ, потрібен автомат з характеристикою B або C.
