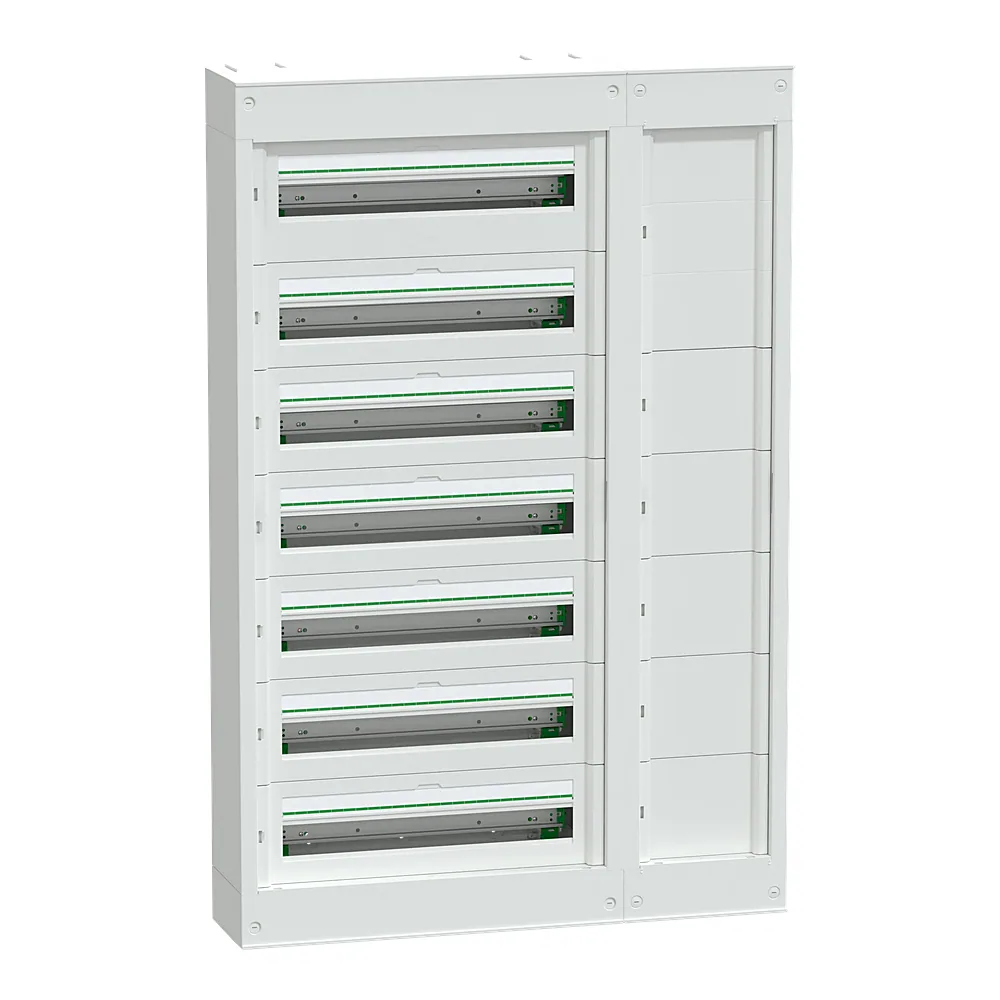

Модульний щит навісний з розподільчим канал 7P 24 модулі S Schneider Electric LVSSD724

Name: Модульний щит навісний з розподільчим канал 7P 24 модулі S Schneider Electric LVSSD724
Brand: Schneider Electric
SKU: 00251705
Price: 46514.84 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

46 514⁸⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 251705
Виробник: Schneider Electric
Артикул: LVSSD724
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 7P
Кількість модулів: 168
96
120
144(2)
168(2)
192(2)
Номінальний струм: 160 А
Ступінь захисту: IP30 (без дверцят), IP41 (з дверкою)
Колір: Білий (RAL 9003)
Білий (RAL 9003)(48)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)(8)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(12)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(10)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(16)
Білий RAL 9003 (шафа), димчастий (двері)(2)
Прозорий зелений (двері), світлий сірий RAL 7035 (шафа)(34)
Сірий (RAL 7035)(5)
Кількість модулів шириною 18 мм на ряд: 24
2
4(6)
5(3)
6(3)
8(7)
12(34)
13(16)
18(28)
24(28)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00251705
Виробник	Schneider Electric
Артикул виробника	LVSSD724
Серія	Prisma SeT S/XS
Випробування розжареним дротом	750 °C
Висота	Всього: 1256 мм
Втрати потужності	233 Вт
Глибина	Всього: 191 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка; кабель-канал
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 96 випереджає
Кількість модулів	168
Кількість модулів Ш = 9 мм	336
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	7P
Кількість рядів	7
Клас електричної ізоляції	клас II
Колір	Білий (RAL 9003)
Країна виробництва	Польща
Матеріал корпусу	Шафа Металевий; front plate Технопластичний
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	160 А
Розподільчий блок відводів	12×25 мм² + 84×4 мм² для Земля
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IEC 61439-1; IEC 61439-2; IEC 61439-3
Ступінь захисту	IP30 (без дверцят), IP41 (з дверкою)
Ступінь захисту IK	IK08 (без дверцят), IK09 (з дверкою)
Тип блокування	Опція блокування клавіш
Тип затискачів	Гвинтове з'єднання (Земля) , 12×6...25 мм²; Задвигаються (Земля) , 84×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 84×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип передньої панелі	Модульний
Ширина	Всього: 820 мм
Din рейка	симетричний DIN
Вага	31,360 кг

Опис

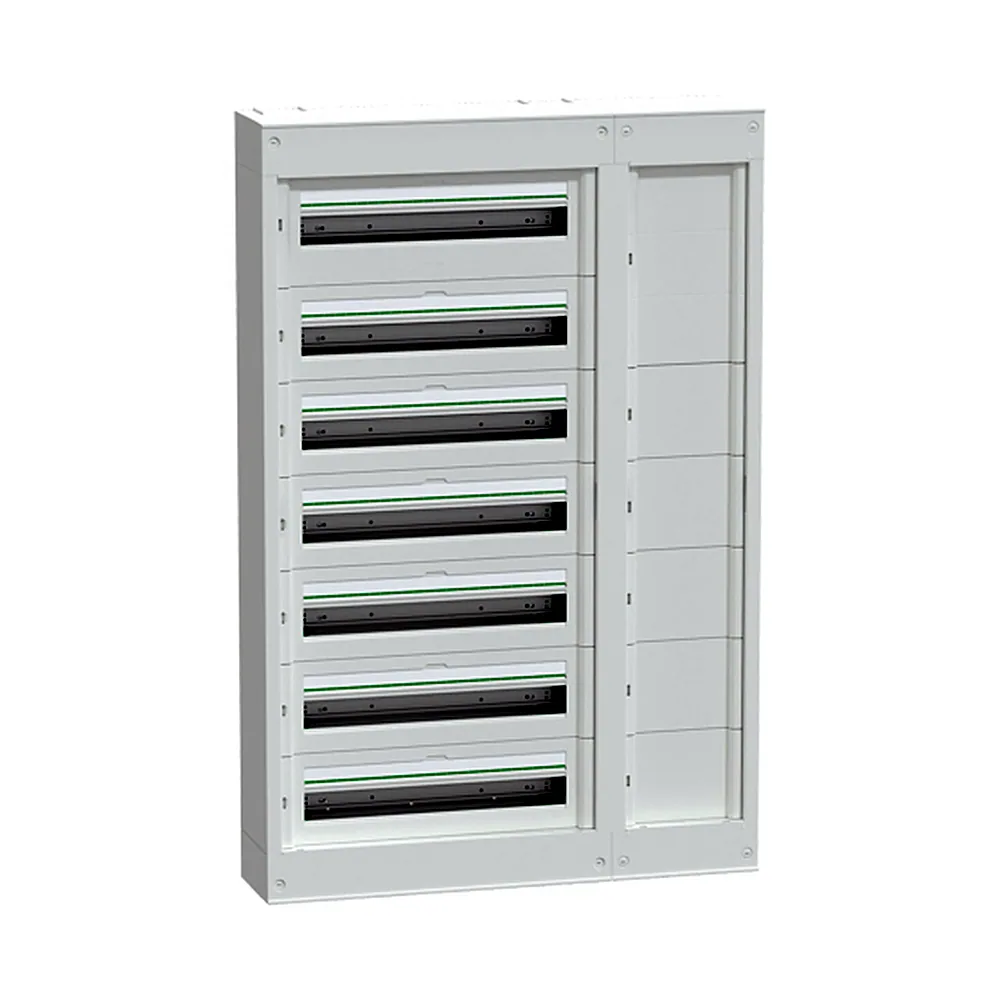

Щит навісний з розподільними каналами 7Р 24М S від Schneider Electric - це готовий металевий корпус для збірки модульного електрощита на 24 модулі. Він розрахований на сім рядів обладнання, що дає змогу розмістити автоматику для великого будинку або невеликого об'єкта. Корпус поставляється з пластронами, заглушками та кабельними зажимами, тому для монтажу не доведеться докуповувати дрібницю.

Переваги

Сім рядів по 24 модулі - місткість для розгалуженої мережі: від ввідного автомата до слаботочних клемників.
Клас ізоляції II та IP41 - захист від пилу й бризок води, підходить для вологих приміщень і навісів.
Металевий корпус з ударостійкістю IK09 - витримує механічні впливи, не деформується при монтажі.
Ширина 820 мм і глибина 191 мм - зручно працювати з кабелем, залишається простір для акуратної укладки проводів.
Білий колір RAL 9003 - нейтральний відтінок, який не виділяється на стіні.

Де застосовується

Приватний будинок або квартира з великою кількістю ліній: освітлення, розетки, тепла підлога, насос.
Невеликі комерційні об'єкти: офіси, магазини, майстерні, де потрібно зібрати щит на 7 рядів.

Технічні особливості

Корпус розрахований на номінальну напругу 400 В, що відповідає трифазним мережам. Монтаж обладнання виконується на DIN-рейку, яка вже встановлена всередині. Ступінь захисту IP41 означає, що щит не боїться вертикальних крапель, але не розрахований на струмінь води, тому для вулиці знадобиться додатковий козирок. Діапазон робочих температур від -25 до +60 °C дозволяє ставити його в неопалюваних коридорах. Зверніть увагу: дверцят у комплекті немає, тому фронтальна панель закривається пластронами, які входять до складу поставки. Вага 34 кг - щит кріпиться на стіну через отвори в задній стінці, для важких конструкцій використовуйте анкерні болти.
