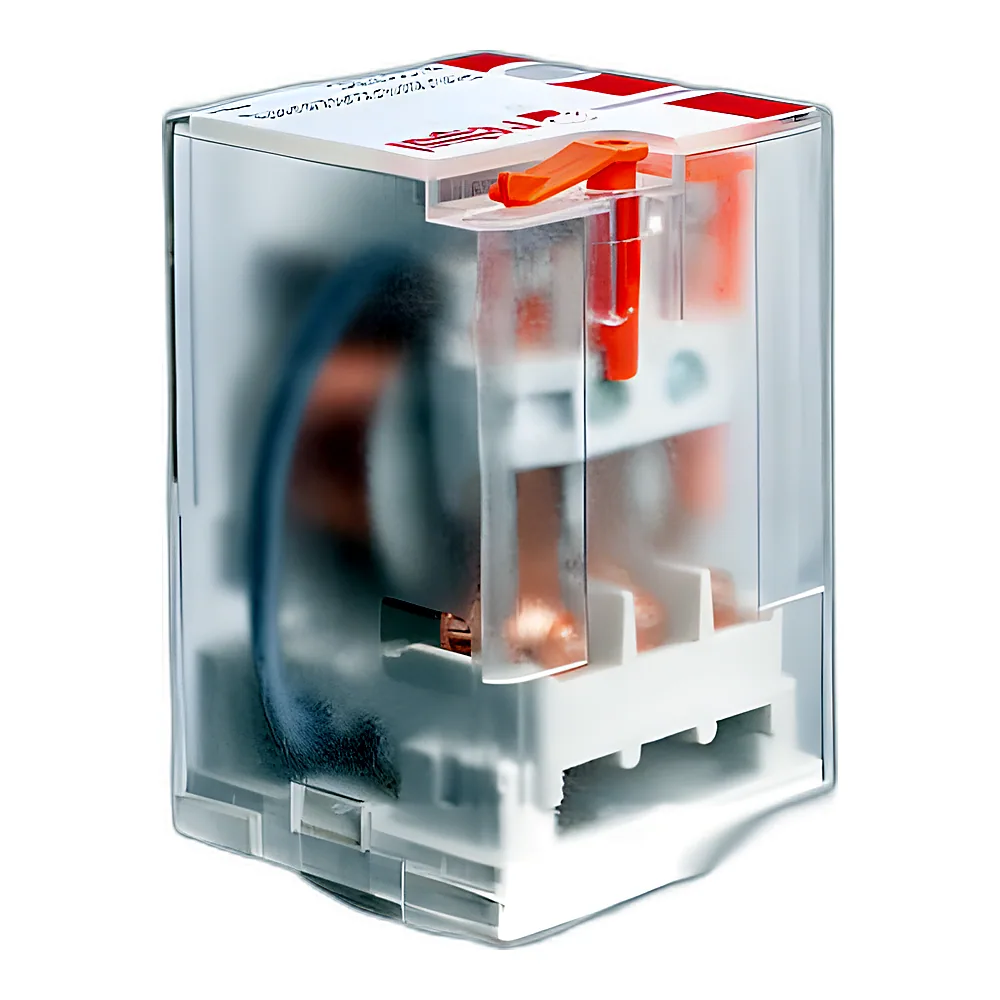

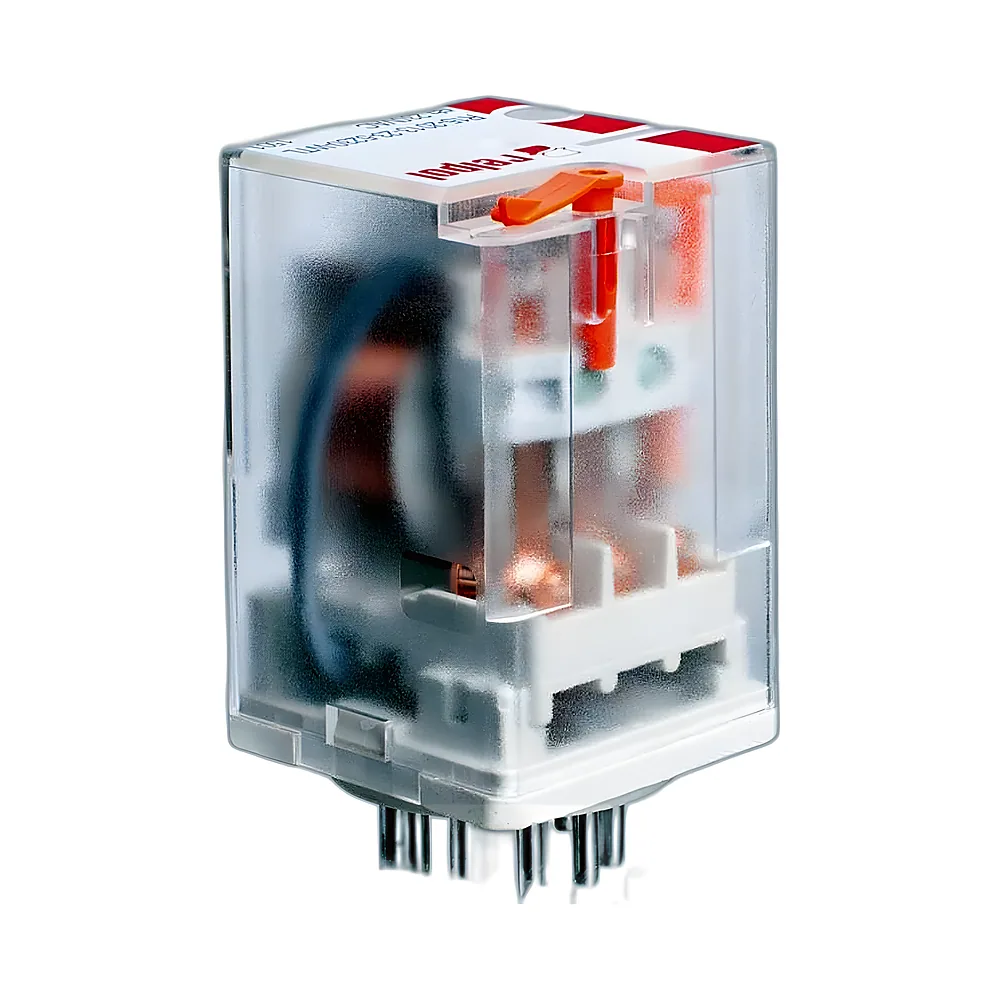

Реле Relpool R15-2013-23-5220-WT

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 241621
Виробник: Relpool
Артикул: R15-2013-23-5220-WT
Тип виробу: Реле
Колодка для реле(4)
Модуль(2)
Проміжне реле(3)
Реле(9)
Серія: R15-2013-23-5220-WT
Номінальний струм: 10 А
7 А
10 А(2)
12 А(2)
Ступінь захисту: IP40
Матеріал контактів: AgNi

Усі характеристики

Код	00241621
Виробник	Relpool
Артикул виробника	R15-2013-23-5220-WT
Серія	R15-2013-23-5220-WT
Діапазон робочих температур	-40...+55 °C
Електрична довговічність (AC1)	200 000 циклів
Категорія захисту	RT I
Контактна група	3CO (3PDT)
Країна виробництва	Польща
Максимальна напруга контактів (AC)	440VAC
Максимальна напруга контактів (DC)	250VDC
Максимальний струм розряду	20 А
Матеріал контактів	AgNi
Механічна зносостійкість	20 000 000 циклів
Мінімальна напруга перемикання	10 В (AgNi)
Мінімальний струм перемикання	5 мА
Номінальна напруга катушки	220VAC
Номінальний струм	10 А
Опір контакту	100 мОм
Опір обмотки	7,08 кОм
Споживана потужність катушки	1,5 Вт
Ступінь захисту	IP40
Термін служби	12 год
Тип монтажу	На корпус
Габарити (Д×Ш×В)	35×35×54,4 мм
Маса нетто	83 г

Опис

Реле проміжне Relpol R15-2013-23-5220-WT призначене для комутації навантажень в ланцюгах змінного та постійного струму. Контактна група 3CO (3PDT) дозволяє комутувати три незалежні кола одночасно, що спрощує монтаж і зменшує кількість компонентів.

Переваги

Три контактні групи - реле має виконання 3CO, тобто три перемикаючі контакти. Це дає змогу керувати кількома ланцюгами одним сигналом.
Надійні контакти AgNi - срібно-нікелеві контакти забезпечують стабільну роботу при струмах до 10 А і напрузі до 440 В змінного струму.
Висока комутаційна здатність - механічна довговічність 20 млн циклів, електрична за режимом AC1 - 200 000 циклів. Ресурсу вистачає на роки роботи.
Широкий температурний діапазон - реле працює від -40 до +55 °C на змінному струмі та до +70 °C на постійному. Підходить для неопалюваних приміщень.
Монтаж на корпус - фіксація здійснюється гвинтами або за допомогою кріпильних елементів. Компактні розміри 35×35×54,4 мм економлять місце.

Де застосовується

Промислова автоматика та системи керування верстатами.
Управління освітленням і вентиляцією в будівлях.
Будь-які схеми, де потрібна гальванічна розв'язка кіл керування та силових ланцюгів.

Технічні особливості

Котушка реле розрахована на номінальну напругу 220 В змінного струму, споживана потужність - 1,5 Вт. Опір обмотки 7,08 кОм. Мінімальна комутована напруга для контактів AgNi становить 10 В, мінімальний струм - 5 мА. Це важливо враховувати при комутації слабкострумових сигналів: якщо напруга або струм нижчі за ці пороги, контакти можуть не забезпечити надійного замкнення. Ступінь захисту корпусу IP40 - реле захищене від попадання твердих предметів діаметром понад 1 мм, але не герметичне. Категорія захисту RT I означає, що виріб не захищений від вологи. Тому слід уникати установки в місцях з конденсатом або прямим попаданням води.

Комплектація

Реле постачається без колодки (роз'єму). Для монтажу потрібна окрема розетка серії R15 відповідної конфігурації. Артикул R15-2013-23-5220-WT.
