| Код | 00246275 |
| Виробник | Schneider Electric |

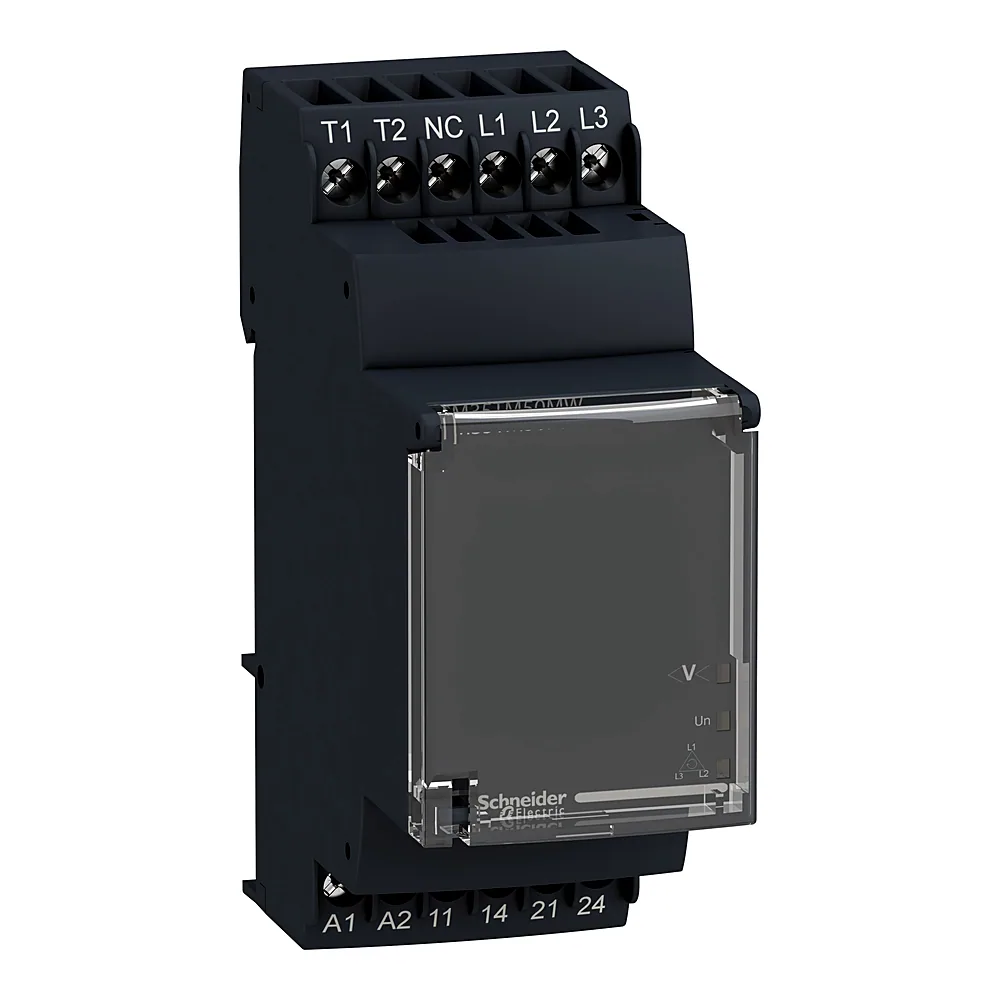

| Артикул виробника | RM35TM50MW |
| Серія | RELAYS |
| Вимірювання напруги | 176...528 В змінний струм |
| Вихідний струм | 5 А |
| Вихідні контакти | 2 NO |
| Вібростійкість | 0,35 мм (f= 5...57,6 Гц); 1 gn (f= 57,6...150 Гц) |
| Діапазон вимірювання | 208...480 В напруга змінний струм; 0...20 Ом виявлення короткого замикання |
| Діапазон напруги живлення | 20,4...264 В змінний струм; 20,4...264 В постійний струм |
| Діапазон робочих напруг AC | 176...528 В |
| Діапазон робочих температур | -20...+50 °C |
| Електрична зносостійкість | 10 000 циклів |
| Електрична міцність ізоляції | 2 кВ |
| Електромагнітна сумісність | стандарт емісії для промислового середовища conforming to МЕК 61000-6-4; emission standard for residential, commercial and light-industrial environments conforming to МЕК 61000-6-3; Стійкість до промислового середовища conforming to МЕК 61000-6-2 |
| Затримка пуску після ввімкнення живлення | 500 мс |
| Інтегральний час | 10000 мс вихід |
| Категорія застосування | AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 1250 В·А |
| Контрольовані параметри | послідовність фаз; температура двигуна за допомогою PTC-зонда; виявлення обриву фази |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В змінний струм; 250 В ПОСТІЙНИЙ СТРУМ |
| Максимальна споживана потужність | 0,5 В ПОСТІЙНИЙ СТРУМ |
| Максимальний опір датчика температури | 1500 Ом для датчик температури на 20 °C |
| Максимальний струм перемикання | 5 А змінний струм; 5 А ПОСТІЙНИЙ СТРУМ |
| Маркування | CE |
| Матеріал корпусу | Самозагасаючий пластик |
| Механічна зносостійкість | 30 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Місцева сигналізація | Для Живлення увімкнено світлодіод (зелений); для фаза реле (R2) світлодіод (жовтий); для температура реле (R1) світлодіод (жовтий) |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Напруга ізоляції | 400 В |
| Напруга схеми керування | <= 3,6 В з контур контролю температури (Термінали T1-T2 розімкнуті); 24...240 В |
| Номінальна напруга | Змінний/постійний струм non self-powered |
| Номінальний струм | 5 А |
| Опір між клемами | 602 мОм |
| Поріг спрацювання теплового захисту | 3100 Ом +/- 10 % для контур контролю температури |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Сертифікація | C-Tick; CSA; GL; GOST; UL |
| Споживана потужність | 0...4 В·А на 24...240 В змінний струм |
| Стійкість до імпульсних перенапруг | 4 кВ |
| Стійкість до коротких перерв живлення | 20 мс на 20,4 В |
| Струм короткого замикання | 0,007 А ланцюг вимірювання температури (Термінали T1-T2 короткозамкнуті) |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP30 (корпус) |
| Сумісність | RM3 |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип керування | Без тестової кнопки |
| Тип контакту та з'єднання | 2 нормально відкритих |
| Тип Реле | Реле контролю температури двигуна |
| Ударостійкість | 15 gn для 11 мс |
| Функції витримки часу | Без |
| Час реакції | > 50 мс (вхід Y1 (контакт Y1-T1) і кнопка) |
| Частота | 50/60 Гц +/- 10 |
| Частота кола керування | 50...60 Гц +/- 10 % частота |
| Частота комутацій (Увімк-Вимк/год) | <= 360 операцій/год повне навантаження |
| Ширина | 35 мм |
| Вага | 0,13 кг |
| Відносна вологість | 95 % при 55 °C |
