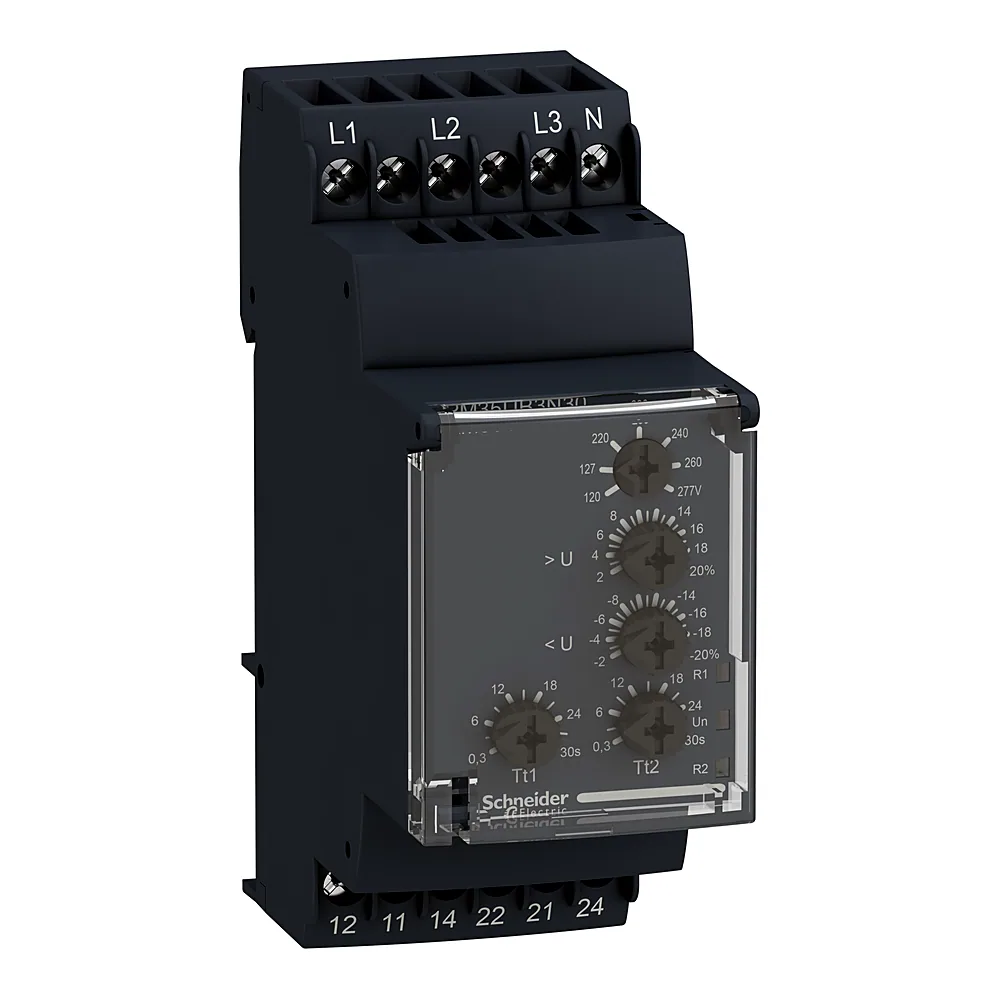

| Код | 00128606 |
| Виробник | Schneider Electric |
| Артикул виробника | RM35UB3N30 |
| Серія | RELAYS |
| Вихідний струм | 5 А |
| Вихідні контакти | 1 C/O + 1 C/O, 1 на поріг |
| Вібростійкість | 0,35 мм (f= 5...57,6 Гц); 1 gn (f= 57,6...150 Гц) |
| Гістерезис | 2 % |
| Діапазон вимірювання | 120...277 В напруга змінний струм 50/60 Гц |
| Діапазон напруги живлення | 114...329 В змінний струм |
| Діапазон робочих температур | -20...+50 °C |
| Електрична зносостійкість | 10 000 циклів |
| Електрична міцність ізоляції | 2 кВ |
| Електромагнітна сумісність | стандарт емісії для промислового середовища conforming to МЕК 61000-6-4; emission standard for residential, commercial and light-industrial environments conforming to МЕК 61000-6-3; Стійкість до промислового середовища conforming to NF EN/IEC 61000-6-2 |
| Затримка пуску після ввімкнення живлення | 650 мс |
| Інтегральний час | 1500 мс затримка часу |
| Категорія застосування | AC-12, AC-13, AC-14, AC-15, DC-12, DC-13, DC-14 |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 1250 В·А |
| Контрольовані параметри | Відсутність нейтралі; перенапруга і знижена напруга між фазами; перенапруга і недонапруга між нейтраллю |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В Змінний/постійний струм |
| Максимальний струм перемикання | 5 А Змінний/постійний струм |
| Матеріал корпусу | Самозагасаючий пластик |
| Механічна зносостійкість | 30 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Місцева сигналізація | Для Живлення увімкнено світлодіод (зелений); для реле увімкнено світлодіод (жовтий) |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Напруга ізоляції | 400 В |
| Напруга схеми керування | 120...277 В |
| Номінальна напруга | Self-powered |
| Номінальний струм | 5 А |
| Опір ізоляції | > 500 МОм |
| Повторюваність | +/- 0,5 % для вхідний та вимірювальний ланцюг; +/- 1 % для затримка часу |
| Показники надійності | B10d = 470000; MTTFd = 502,2 років |
| Порогова напруга виявлення | 114 В |
| Похибка | < 1 % на весь діапазон із коливанням напруги; 0,05 %/ °C при коливаннях температури |
| Регулювання уставки напруги | 2...20 % від обраної величини Un |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Сертифікація | IEC 60255-1 |
| Споживана потужність | 0...3,9 В·А змінний струм |
| Стійкість до імпульсних перенапруг | 4 кВ |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP30 (корпус) |
| Сумісність | RM3 |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип керування | Без тестової кнопки |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Тип Реле | Реле контролю напруги |
| Точність | +/- 10 % максимального значення шкали |
| Ударостійкість | 5 gn |
| Функції витримки часу | регульований 0,3...30 с, 0 + 10 % Tt- time delay upon fault |
| Цикл вимірювання | 150 мс цикл вимірюв. як середньоквадрат. значення |
| Час реакції | < 200 мс (у разі несправності) |
| Частота кола керування | 50...60 Гц +/- 15 % |
| Частота комутацій (Увімк-Вимк/год) | <= 360 операцій/год повне навантаження |
| Ширина | 35 мм |
| Вага | 0,08 кг |
| Відносна вологість | 95 % при 55 °C |
