| Код | 00248006 |
| Виробник | Schneider Electric |

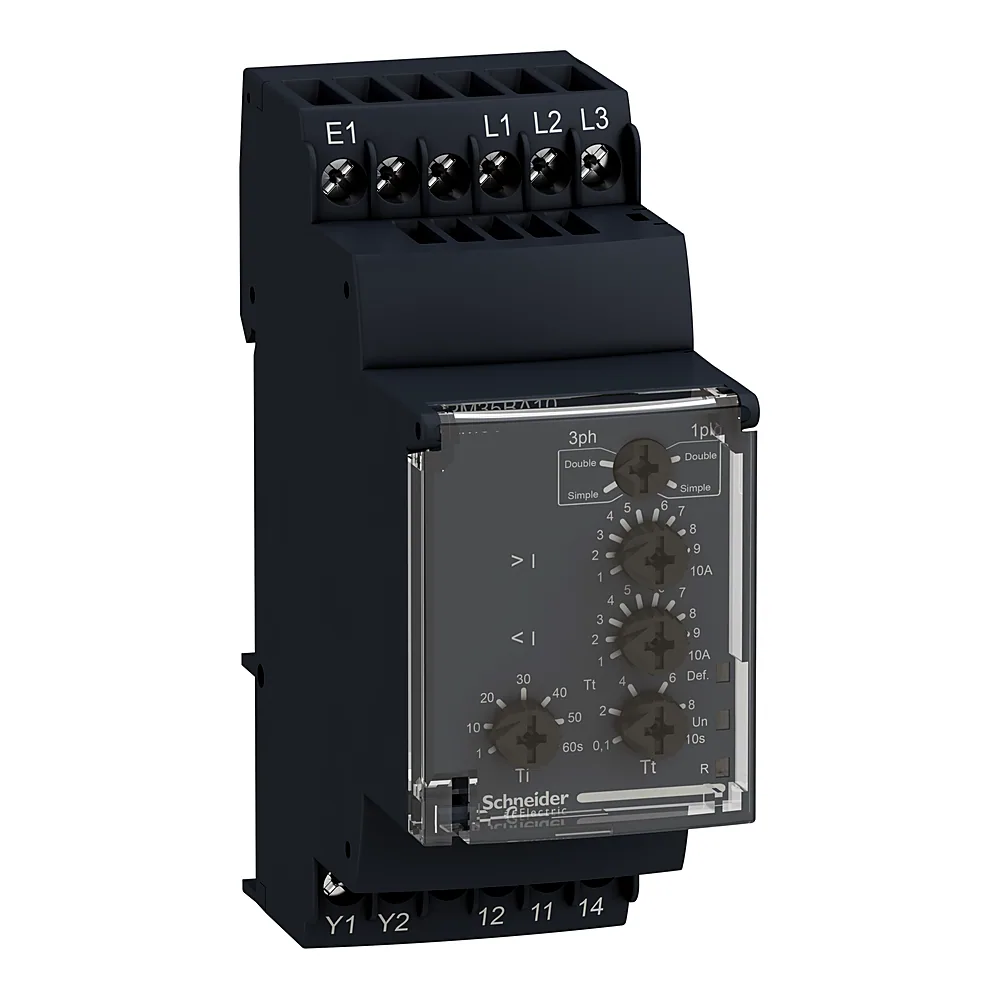

| Артикул виробника | RM35BA10 |
| Серія | RELAYS |
| Вихідний струм | 5 А |
| Вихідні контакти | 1 C/O |
| Вібростійкість | 0,35 мм (f= 5...57,6 Гц) 60255-21-1; 1 gn (f= 57,6...150 Гц) 60255-21-1 |
| Вхідний струм | 11 А постійний при 25 °C Клеми E1-L2; 50 А не повторюється < 1 с при 25 °C Клеми E1-L2 |
| Гістерезис | 5 % з поріг |
| Діапазон вимірювання | 1...10 A змінний струм; 208...480 В змінний струм |
| Діапазон напруги живлення | 183...528 В змінний струм |
| Діапазон робочих температур | -20...+50 °C |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2 кВ змінний струм 50 Гц (ударна хвиля 4 кВ) |
| Електромагнітна сумісність | стандарт емісії для промислового середовища відповідно до МЕК 61000-6-4; emission standard for residential, commercial and light-industrial environments відповідно до МЕК 61000-6-3; Стійкість до промислового середовища відповідно до NF EN/IEC 61000-6-2 |
| Затримка пуску після ввімкнення живлення | 0,5 с |
| Інтегральний час | 2000 мс |
| Категорія застосування | AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 1250 В·А |
| Контрольовані параметри | контроль надлишкового та недостатнього струму; чергування фаз у 3-фазному живленні; обрив фази при 3-фазному живленні |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В Змінний/постійний струм |
| Максимальна споживана потужність | 5 В·А змінний струм |
| Максимальний струм перемикання | 5 А Змінний/постійний струм |
| Маркування | CE : EMC 89/336/EEC; CE : 73/23/EEC |
| Матеріал корпусу | Самозагасаючий пластик |
| Межі напруги кола керування | - 15 % + 10 % Un |
| Механічна зносостійкість | 30 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Напруга ізоляції | 400 В |
| Напруга схеми керування | 208...480 В, 230 В |
| Номінальна напруга | Змінний струм non self-powered |
| Номінальний струм | 5 А |
| Опір між клемами | 0,01 Ом на Клеми E1-L2 |
| Повторюваність | +/- 1 % для вхідний та вимірювальний ланцюг; +/- 1 % для затримка часу |
| Похибка | 1 % на вольт у всьому діапазоні; +/- 0,05 %/ °C |
| Робоче положення | Будь-яка позиція |
| Світлодіодний індикатор стану | 1 світлодіод Зелений для живлення увімкнено; 1 світлодіод Жовтий для несправність; 1 світлодіод Жовтий для реле увімкнено |
| Сертифікація | IEC 60255-6 |
| Стійкість до коротких перерв живлення | 500 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP30 (корпус) |
| Сумісність | RM3 |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип керування | Без тестової кнопки |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| Тип Реле | Реле управління насосами |
| Точність | +/- 10 % максимального значення шкали |
| Ударостійкість | 15 gn для 11 мс |
| Функції витримки часу | регульований 1...60 с, +/- 10 % Ti- inhibition time delay upon startup; регульований 0,1...10 с, +/- 10 % Ti- inhibition time delay upon startup |
| Цикл вимірювання | 140 мс як істинне середньоквадратичне значення |
| Час реакції | < 300 мс (у разі несправності) |
| Частота | 50/60 Гц +/- 10 % |
| Частота комутацій (Увімк-Вимк/год) | <= 360 операцій/год повне навантаження |
| Ширина | 35 мм |
| Відносна вологість | 95 % при 55 °C |
