| Код | 00242998 |
| Виробник | Schneider Electric |

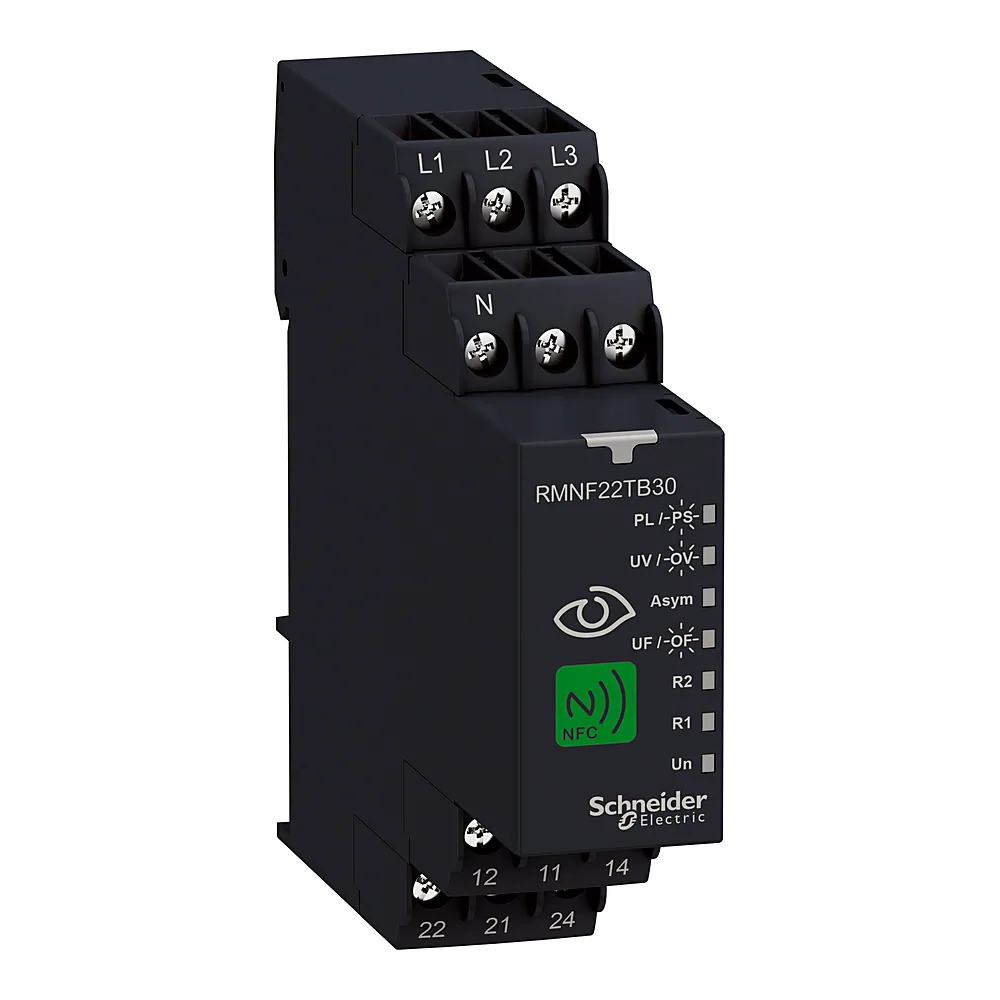

| Артикул виробника | RMNF22TB30 |
| Серія | RELAYS |
| Виконання EMC | тест на стійкість до перепадів та переривань напруги - test level: 70 % (25/30 циклів) conforming to МЕК 61000-4-11; електростатичний розряд - test level: 6 кВ рівень 3 (контактний розряд) conforming to МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля - test level: 10 В/м рівень 3 conforming to МЕК 61000-4-3; Стійкість до промислового середовища conforming to МЕК 61000-6-2; Затухаюча коливальна хвиля 1 МГц - test level: 2,5 кВ CM, 1 кВ DM критерії B conforming to МЕК 61000-4-18; тест на стійкість до перепадів та переривань напруги - test level: 0 % (0,5...25 циклів) conforming to МЕК 61000-4-11; Магнітне поле при частоті живлення - test level: 30 А/м (безперервно)-300 А/м (1...3 с) рівень 4 conforming to МЕК 61000-4-8; тест на стійкість до перенапруги - test level: 2 кВ рівень 4 (диференціальний режим) conforming to МЕК 61000-4-5; immunity for residential, commercial and light-industrial environments conforming to МЕК 61000-6-1; тест на стійкість до перепадів та переривань напруги - test level: 40 % (10/12 циклів) conforming to МЕК 61000-4-11; переривання напруги - test level: 0 % критерії C (250/300 циклів) conforming to МЕК 61000-4-29; тест на стійкість до ел.перехідних процесів/імпульсів - test level: 4 кВ критерії B (прямий) conforming to МЕК 61000-4-4; стандарт емісії для промислового середовища conforming to МЕК 61000-6-4; тест на стійкість до перенапруги - test level: 4 кВ рівень 4 (Загальний режим) conforming to МЕК 61000-4-5; електростатичний розряд - test level: 8 кВ рівень 3 (вихлоп) conforming to МЕК 61000-4-2; наведені радіочастотні збурення рівень 3 conforming to МЕК 61000-4-6 |
| Висота | 90 мм |
| Вібростійкість | 0,075 мм (f= 10...58,1 Гц) не працює; 1 gn (f= 58,1...150 Гц) не працює; 0,035 мм (f= 10...58,1 Гц) в дії; 0,5 gn (f= 58,1...150 Гц) в дії |
| Гістерезис | 3 % з фіксований для виявлення обриву фази |
| Глибина | 99 мм |
| Діапазон вимірювання | 208...480 В змінний струм |
| Діапазон напруги живлення | 166,4...576 В змінний струм лінія до лінії; 96...332,4 В змінний струм лінія до нейтралі |
| Діапазон робочих температур | -20...+60 °C |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ |
| Затримка пуску після ввімкнення живлення | 650 мс |
| Імпульсна витримувальна напруга Uimp | 4 кВ |
| Інтегральний час | 1500 мс при максимальній напрузі |
| Категорія застосування | AC-1, AC-15, DC-1, DC-13 |
| Категорія перенапруги | 3 |
| Кількість та вид контактів | 2CO |
| Кількість фаз | 3 фази |
| Коефіцієнт навантаження | 100% |
| Комутаційна здатність | 2000 В·А |
| Контрольовані параметри | Послідовність фаз; виявлення обриву фази; виявлення перенапруги; виявлення зниженої напруги; надмірна та недостатня частота; асиметрія |
| Країна виробництва | Німеччина |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальна робоча частота | 13,56 МГц |
| Максимальний струм перемикання | 8 А змінний струм |
| Матеріал контактів | Без кадмію |
| Матеріал корпусу | Самозагасаючий пластик |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальний струм перемикання | 100 мА |
| Місцева сигналізація | Un, зелений СВІТЛОДІОД: (постійний) для Живлення увімкнено; R1, жовтий СВІТЛОДІОД: (постійний) для реле увімкнено; R1, жовтий СВІТЛОДІОД: (миготливий) для триває відлік часу; R2, жовтий СВІТЛОДІОД: (постійний) для реле увімкнено; R2, жовтий СВІТЛОДІОД: (миготливий) для триває відлік часу; PL, червоний СВІТЛОДІОД: (постійний) для спрацювала сигналізація обриву фази; PS, червоний СВІТЛОДІОД: (миготливий) для спрацювала сигналізація порушення послідовності фаз; UV, червоний СВІТЛОДІОД: (постійний) для спрацювала сигналізація про знижену напругу; OV, червоний СВІТЛОДІОД: (миготливий) для спрацювала сигналізація за перенапругою; UF, червоний СВІТЛОДІОД: (постійний) для спрацював сигнал про порушення послідовності фаз; OF, червоний СВІТЛОДІОД: (миготливий) для спрацювала сигналізація про перевищення частоти; ASYM, червоний СВІТЛОДІОД: (постійний) для спрацювала сигналізація асиметрії |
| Момент затягування | 0,6...1 Н·м |
| Напруга ізоляції | 400 В |
| Номінальна напруга | Змінний струм non self-powered |
| Номінальна потужність | 0,0002 мВт |
| Номінальний струм | 8 А |
| Опір ізоляції | > 100 МОм |
| Повторюваність | +/- 0,5 % для вхідний ланцюг; +/- 3 % для затримка часу |
| Поріг спрацювання аварійної сигналізації | 166...576 В Регульований виявлення перенапруги і зниженої напруги (лінія до лінії); 96...332 В Регульований виявлення перенапруги і зниженої напруги (лінія до нейтралі); 5...150 В Регульований асиметрія; 45...66 Гц Регульований перевищення або зниження частоти |
| Похибка | < 0,05 %/Гц зі зміною частоти; < 0,05 %/ °C при коливаннях температури |
| Програмне забезпечення | Zelio NFC (можна завантажити з Google Play) |
| Регулювання уставки напруги | 2...20 % від обраної величини Un |
| Робоче положення | Довільне |
| Сертифікація | IEC 60255-1 |
| Споживана потужність | 4 В·А на 480 В змінний струм 60 Гц |
| Стійкість до коротких перерв живлення | 10 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP40 (корпус), IP40 (передня панель) |
| Сумісність | Мобільний пристрій з підтримкою NFC |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип керування | Без тестової кнопки |
| Тип монтажу | DIN-рейка |
| Тип Реле | Реле контролю |
| Точність налаштування порогу перемикання | +/- (1,5 % + 1 В) |
| Точність уставки часу | +/- 3 % для 10 с ... 60 хв діапазон затримки часу; +/- 300 мс для 0...10 с діапазон затримки часу |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює; 5 gn (тривалість = 11 мс) для в дії |
| Умовний тепловий струм у відкритому виконанні | 8 А |
| Уставка спрацювання за асиметрією напруги | 2...20 % of Un selected |
| Функції витримки часу | регульований 0,1 с...1 мин |
| Цикл вимірювання | 150 мс цикл вимірюв. як середньоквадрат. значення |
| Час реакції | <= 300 мс |
| Частота | 50...60 Гц +/- 10 % |
| Ширина | 22,5 мм |
| Вага | 0,125 кг |
| Відносна вологість | 93...97 % при 25...55 °C |
