| Код | 00145123 |
| Виробник | Schneider Electric |

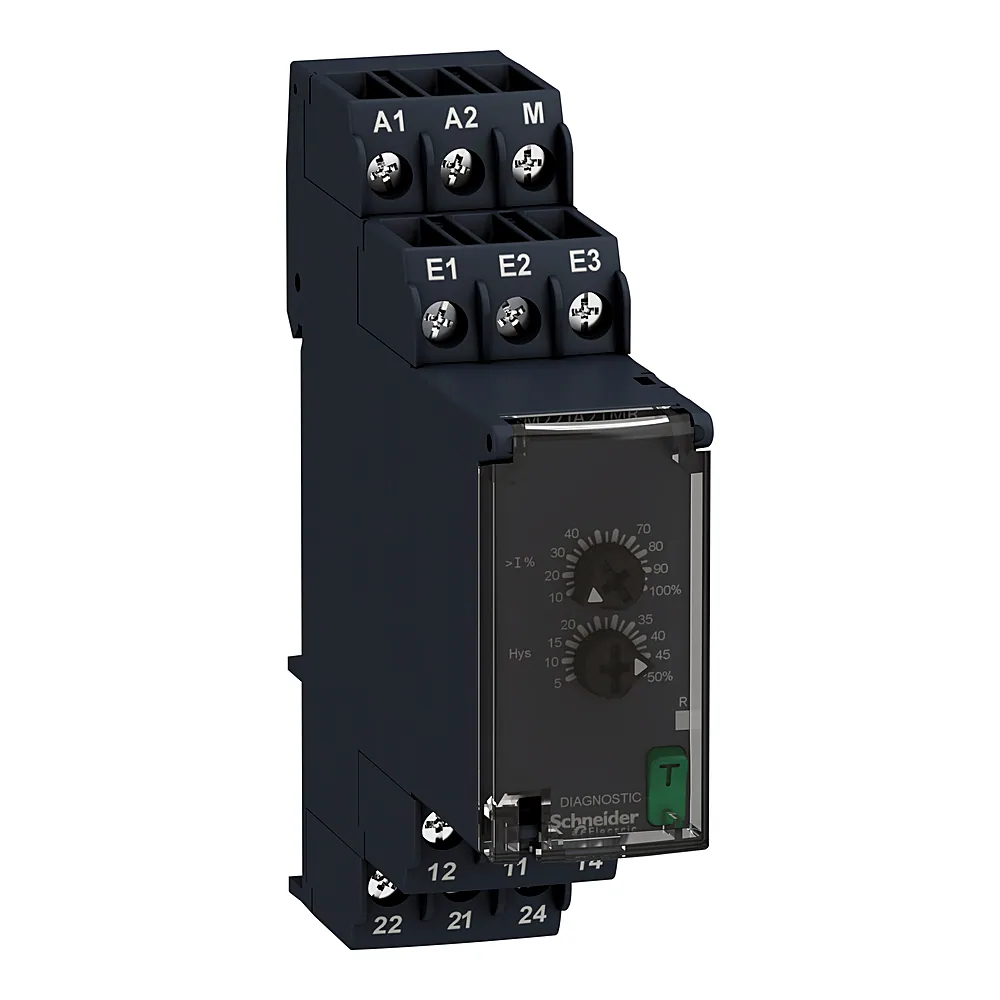

| Артикул виробника | RM22JA21MR |
| Серія | RELAYS |
| Вихідний струм | 8 А |
| Вихідні контакти | 2 C/O |
| Вібростійкість | 0,075 мм (f= 10...58,1 Гц) не працює; 1 gn (f= 10...58,1 Гц) не працює; 0,035 мм (f= 58,1...150 Гц) в дії; 0,5 gn (f= 58,1...150 Гц) в дії |
| Внутрішній опір входу | 0,1 Ом; 2,5 Ом; 0,5 Ом |
| Гістерезис | 5...50 % Регульований з поргові налаштування |
| Діапазон вимірювання | 4...40 мА Змінний/постійний струм Клеми E1-M; 20...200 мА Клеми E2-M; 100...1000 мА Клеми E3-M; 4 мА...1 А струм Змінний/постійний струм 50/60 Гц |
| Діапазон напруги живлення | 20,4...264 В змінний/постійний струм |
| Діапазон робочих температур | -20...+50 °C на 60 Гц; -20...+60 °C на 50 Гц |
| Діапазон уставки порогу | 10...100 % |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ |
| Затримка пуску після ввімкнення живлення | 0,3 с |
| Ізоляція | Між живленням і вимірюванням |
| Інтегральний час | 1500 мс при максимальній напрузі |
| Категорія застосування | AC-1, AC-15, DC-1, DC-13 |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 2000 В·А |
| Контрольовані параметри | Виявлення перевантаження по струму |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальна споживана потужність | 1,5 В ПОСТІЙНИЙ СТРУМ |
| Максимальний струм перемикання | 8 А змінний струм |
| Матеріал контактів | Без кадмію |
| Матеріал корпусу | Самозагасаючий пластик |
| Межі напруги кола керування | - 15 % + 10 % Un |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Місцева сигналізація | Для реле увімкнено світлодіод (жовтий); для Живлення увімкнено світлодіод (зелений) |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Напруга схеми керування | 24...240 В |
| Номінальна напруга | Змінний/постійний струм non self-powered |
| Номінальний струм | 8 А |
| Опір ізоляції | > 100 МОм |
| Опір між клемами | 2,5 Ом на Клеми E1-M; 0,5 Ом на Клеми E2-M; 0,1 Ом на Клеми E3-M |
| Повторюваність | +/- 0,5 % для вхідний та вимірювальний ланцюг; +/- 0,2 % для затримка часу |
| Показники надійності | MTTFd = 296,8 років; B10d = 270000 |
| Похибка | < 1 % на весь діапазон із коливанням напруги; 0,05 %/ °C при коливаннях температури |
| Сертифікація | IEC 60255-1 |
| Стійкість до коротких перерв живлення | 50 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP40 (корпус), IP50 (передня панель) |
| Сумісність | RM22 |
| Температура зберігання | -40...+70 °C |
| Температурний дрейф затримки | <= 0,05 % на градус Цельсія залежно від допустимої температури повітря; <= 1 % в межах діапазону напруги живлення |
| Температурний дрейф порога | <= 0,05 % на градус за Цельсієм залежно від допустимої температури повітря; <= 1 % в межах діапазону напруги живлення |
| Тип затискачів | Гвинтовий |
| Тип керування | With test button |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Тип Реле | Реле контролю струму |
| Точність налаштування порогу перемикання | +/- 10 % від повної шкали |
| Точність уставки часу | 10:00 PM |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює; 5 gn (тривалість = 11 мс) для в дії |
| Функції витримки часу | без 0,1...30 с |
| Цикл вимірювання | 100 мс цикл вимірюв. як середньоквадрат. значення |
| Час реакції | <= 500 мс |
| Ширина | 22,5 мм |
| Вага | 0,11 кг |
| Відносна вологість | 93...97 % при 25...55 °C |
