| Код | 00145136 |

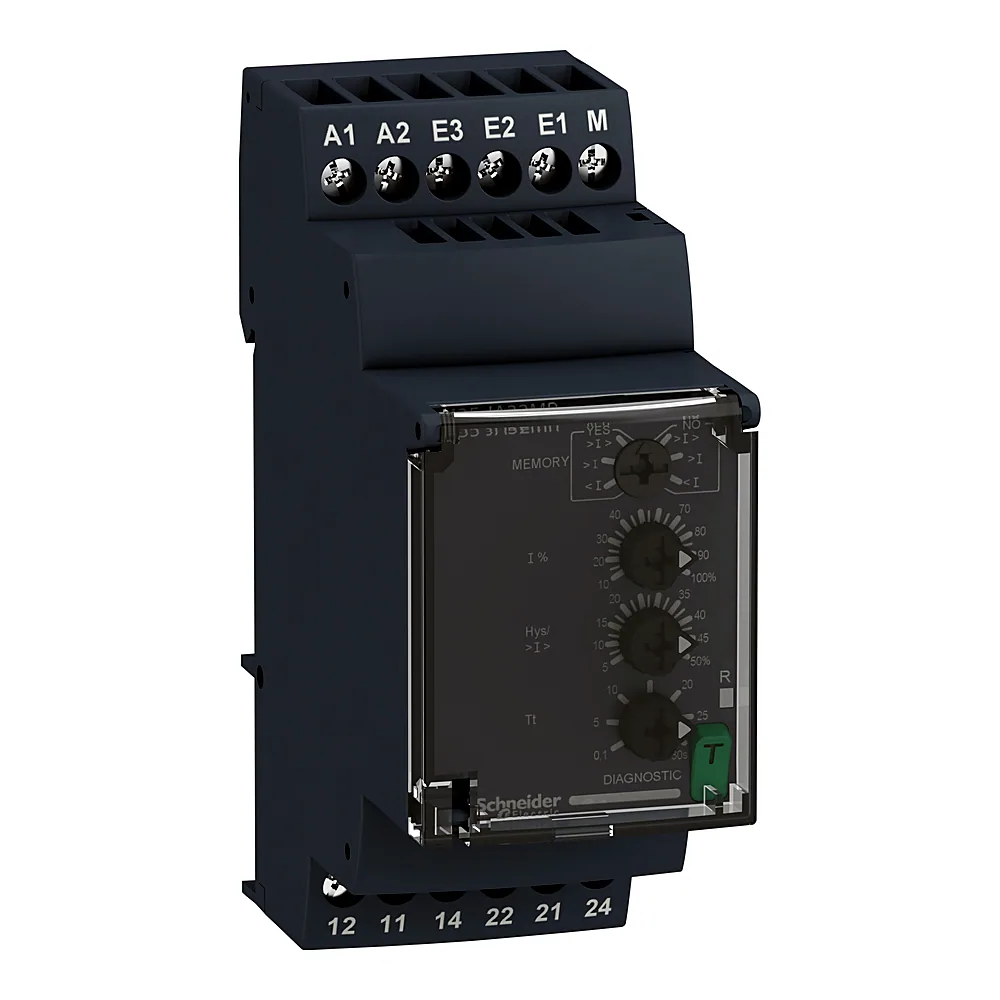

| Виробник | Schneider Electric |
| Артикул виробника | RM35JA32MR |
| Серія | RELAYS |
| Виконання EMC | immunity for residential, commercial and light-industrial environments conforming to МЕК 61000-6-1; Стійкість до промислового середовища conforming to МЕК 61000-6-2; стандарт емісії для промислового середовища conforming to МЕК 61000-6-4; електростатичний розряд - test level: 6 кВ рівень 3 (контактний розряд) conforming to МЕК 61000-4-2; електростатичний розряд - test level: 8 кВ рівень 3 (вихлоп) conforming to МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля - test level: 10 В/м рівень 3 conforming to МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів - test level: 4 кВ рівень 4 (прямий) conforming to МЕК 61000-4-4; тест на стійкість до ел.перехідних процесів/імпульсів - test level: 2 кВ рівень 4 (ємнісна муфта) conforming to МЕК 61000-4-4; тест на стійкість до перенапруги - test level: 4 кВ рівень 4 (Загальний режим) conforming to МЕК 61000-4-5; тест на стійкість до перенапруги - test level: 2 кВ рівень 4 (диференціальний режим) conforming to МЕК 61000-4-5; наведені та випромінювані перешкоди клас B група 1 conforming to CISPR 11; наведені та випромінювані перешкоди клас B conforming to CISPR 22; emission standard for residential, commercial and light-industrial environments (за винятком радіаційного випромінювання) conforming to МЕК 61000-6-3 |
| Вібростійкість | 0,075 мм (f= 10...58,1 Гц) не працює; 1 gn (f= 10...58,1 Гц) не працює; 0,035 мм (f= 58,1...150 Гц) в дії; 0,5 gn (f= 58,1...150 Гц) в дії |
| Внутрішній опір входу | 0,015 Ом; 0,005 Ом; 0,05 Ом |
| Гістерезис | 5...50 % Регульований з поргові налаштування; 3 % фіксований з повна шкала для віконного режиму |
| Діапазон вимірювання | 0,15...1,5 A Змінний/постійний струм Клеми E1-M; 0,5...5 A Клеми E2-M; 1,5...15 A Клеми E3-M; 150 мА ... 15 А струм Змінний/постійний струм 50/60 Гц |
| Діапазон напруги живлення | 20,4...264 В змінний/постійний струм |
| Діапазон робочих температур | -20...+50 °C на 60 Гц; -20...+60 °C на 50 Гц |
| Діапазон уставки порогу | 10...100 % |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ |
| Затримка пуску після ввімкнення живлення | 0,3 с |
| Ізоляція | Між живленням і вимірюванням |
| Інтегральний час | 1500 мс при максимальній напрузі |
| Категорія застосування | AC-1, AC-15, DC-1, DC-13 |
| Категорія перенапруги | 3 |
| Кількість та вид контактів | 2CO |
| Комутаційна здатність | 2000 В·А |
| Контрольовані параметри | Виявлення надлишкового або недостатнього струму; перевищення або зниження струму у віконному режимі |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальна споживана потужність | 1,5 Вт ПОСТІЙНИЙ СТРУМ |
| Максимальний струм перемикання | 8 А змінний струм |
| Матеріал контактів | Без кадмію |
| Матеріал корпусу | Самозагасаючий пластик |
| Межі напруги кола керування | - 15 % + 10 % Un |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Місцева сигналізація | Для реле увімкнено світлодіод (жовтий); для Живлення увімкнено світлодіод (зелений) |
| Момент затягування | 0,6...1 Н·м |
| Номінальний струм | 8 А |
| Опір ізоляції | > 100 МОм |
| Опір між клемами | 0,005 Ом на Клеми E3-M; 0,015 Ом на Клеми E2-M; 0,05 Ом на Клеми E1-M |
| Повторюваність | +/- 0,5 % для вхідний та вимірювальний ланцюг; +/- 2 % для затримка часу |
| Показники надійності | MTTFd = 296,8 років; B10d = 270000 |
| Похибка | < 1 % на весь діапазон із коливанням напруги; 0,05 %/ °C при коливаннях температури |
| Сертифікація | IEC 60255-1 |
| Стійкість до впливів середовища | 3K3 C |
| Стійкість до коротких перерв живлення | 50 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP50 (передня панель), IP30 (корпус) |
| Сумісність | RM3 |
| Температура зберігання | -40...+70 °C |
| Температурний дрейф затримки | <= 0,05 % на градус Цельсія залежно від допустимої температури повітря; <= 1 % в межах діапазону напруги живлення |
| Температурний дрейф порога | <= 0,05 % на градус за Цельсієм залежно від допустимої температури повітря; <= 1 % в межах діапазону напруги живлення |
| Тип затискачів | Гвинтовий |
| Тип керування | With test button |
| Тип монтажу | DIN-рейка |
| Тип Реле | Реле контролю струму |
| Точність налаштування порогу перемикання | +/- 10 % від повної шкали |
| Точність уставки часу | 10:00 PM |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює; 5 gn (тривалість = 11 мс) для в дії |
| Функції витримки часу | регульований 0,1...30 с, +/- 10 % максимального значення шкали Tt- time delay upon fault |
| Цикл вимірювання | 100 мс цикл вимірюв. як середньоквадрат. значення |
| Час реакції | <= 500 мс (при перетині порогу) |
| Ширина | 35 мм |
| Вага | 0,12 кг |
| Відносна вологість | 93...97 % при 25...55 °C |
