| Код | 00153186 |
| Виробник | Schneider Electric |
| Артикул виробника | RM35S0MW |
| Серія | RELAYS |
| Вихідний струм | 5 А |
| Вихідні контакти | 1 C/O |
| Вібростійкість | 0,35 мм (f= 5...57,6 Гц) 60255-21-1; 1 gn (f= 57,6...150 Гц) 60255-21-1 |
| Вхідна частота | 0,0017...20 Гц |
| Гістерезис | 5 % з поріг |
| Діапазон вимірювання | 0,05...0,5 s; 0,5...5 хв; 1...10 хв; 1...10 s; 0,5...5 s; 0,1...1 s; 0,1...1 хв; 0,05...600 s |
| Діапазон витримки часу | : 0,6...60 с регулюється при увімкненні затримка (допуск: 0...10 % від повного значення шкали) |
| Діапазон напруги живлення | 20,4...264 В змінний/постійний струм |
| Діапазон робочих температур | -20...+50 °C |
| Діапазон уставки порогу | 10...100 % |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2 кВ |
| Електромагнітна сумісність | стандарт емісії для промислового середовища відповідно до МЕК 61000-6-4; emission standard for residential, commercial and light-industrial environments відповідно до МЕК 61000-6-3; Стійкість до промислового середовища відповідно до NF EN/IEC 61000-6-2 |
| Затримка пуску після ввімкнення живлення | 0,05 с |
| Інтегральний час | 50 мс контакт S2 в режимі пам'яті з затримкою часу; 1 с живлення Un в режимі пам'яті з витримкою часу |
| Категорія застосування | AC-12, AC-13, AC-14, AC-15, DC-12, DC-13, DC-14 |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 1250 В·А |
| Контрольовані параметри | Перевищення швидкості; низька швидкість |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В Змінний/постійний струм |
| Максимальна споживана потужність | 3 В ПОСТІЙНИЙ СТРУМ |
| Максимальний струм живлення датчиків | 40 мА для < 24 В змінний струм на 25 °C; 40 мА для < 24 В постійний струм на 25 °C; 50 мА для 24...240 В змінний струм; 50 мА для 24...240 В постійний струм |
| Маркування | CE : EMC 89/336/EEC; CE : 73/23/EEC |
| Матеріал контактів | Без кадмію |
| Матеріал корпусу | Самозагасаючий пластик |
| Межі напруги кола керування | - 15 % + 10 % Un |
| Механічна зносостійкість | 30 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Напруга ізоляції | 250 В |
| Напруга схеми керування | 24...240 В |
| Номінальна напруга | 11,5...12,5 В |
| Номінальний струм | 5 А |
| Повторюваність | +/- 0,5 % для вхідний та вимірювальний ланцюг; +/- 0,5 % для затримка часу |
| Полярність | Реверсивна полярність на парі постійного струму |
| Похибка | +/- 0,1 %/ °C при коливаннях температури; < +/- 1 % у всьому діапазоні із коливанням напруги |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Світлодіодний індикатор стану | 1 світлодіод Зелений для живлення увімкнено; 1 світлодіод Жовтий для блокування; 1 світлодіод Жовтий для реле (R) |
| Сертифікація | C-Tick; CSA; GL; GOST; UL |
| Стійкість до імпульсних перенапруг | 4 кВ |
| Стійкість до коротких перерв живлення | 50 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP30 (корпус) |
| Сумісність | RM3 |
| Сумісність входів | 3-провідний датчик (E1) PNP або NPN, 12 В, 50 мА; датчик NAMUR (E2), 12 В, 1,5 кОм; вхід напруги (E1), 0...30 В, 9,5 кОм, високий рівень >= 4,5 В низький рівень <= 1 В; безконтактний вхід (E1), 12 В, 9,5 кОм |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип керування | Без тестової кнопки |
| Тип контакту та з'єднання | 1 перемикаючий контакт |

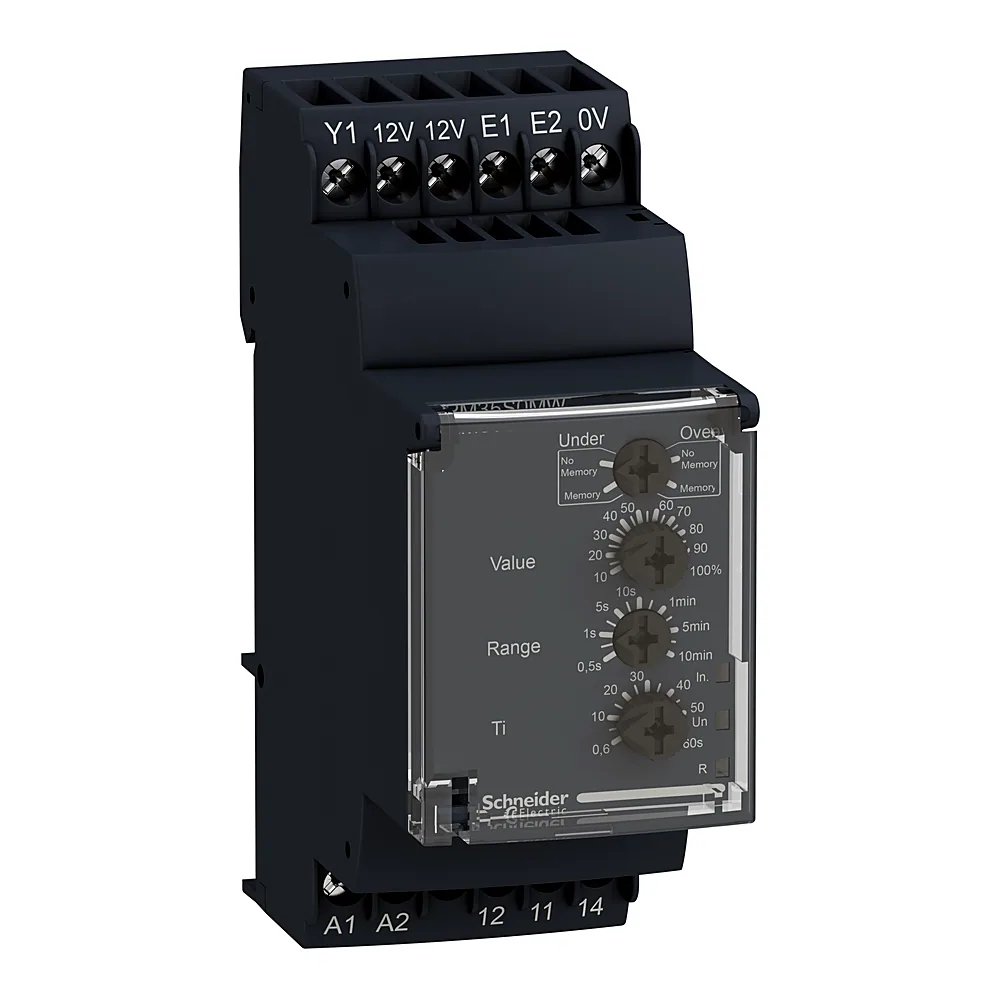

| Тип Реле | Реле контролю швидкості |
| Точність | +/- 10 % максимального значення шкали |
| Тривалість імпульсу | >= 5 мс високий стан; >= 5 мс низький стан |
| Ударостійкість | 15 gn для 11 мс |
| Функції витримки часу | регульований 0,6...60 с Ti- inhibition time delay upon startup |
| Час реакції | 15 мс максимум (при перетині порогу) |
| Частота | 50/60 Гц +/- 10 |
| Частота комутацій (Увімк-Вимк/год) | <= 360 операцій/год повне навантаження |
| Ширина | 35 мм |
| Відносна вологість | 95 % при 55 °C |
