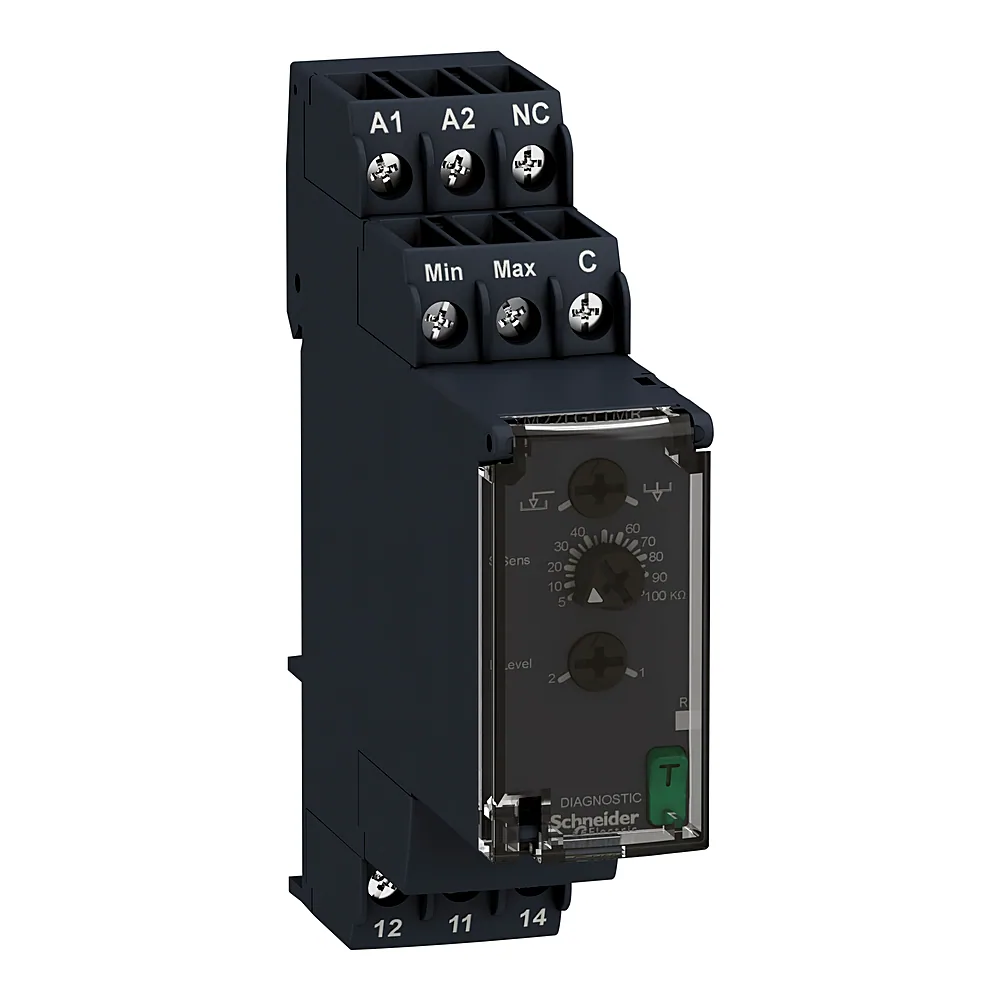

| Код | 00214585 |
| Виробник | Schneider Electric |
| Артикул виробника | RM22LG11MR |
| Серія | RELAYS |
| Вихідний струм | 8 А |
| Вихідні контакти | 2 C/O |
| Вібростійкість | 0,075 мм (f= 10...58,1 Гц) не працює; 1 gn (f= 10...58,1 Гц) не працює; 0,035 мм (f= 58,1...150 Гц) в дії; 0,5 gn (f= 58,1...150 Гц) в дії |
| Діапазон напруги живлення | 20,4...264 В змінний/постійний струм |
| Діапазон чутливості | 5...100 кОм St (Стандартна чутливість) |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ |
| Ємність кабелю | 1 нФ на HS (Висока чутливість) для кабель датчика; 2,2 нФ на St (Стандартна чутливість) для кабель датчика; 4,7 нФ на LS (низька чутливість) для кабель датчика |
| Затримка пуску після ввімкнення живлення | 0,6 с |
| Ізоляція | Між живленням і вимірюванням |
| Категорія застосування | AC-1, AC-15, DC-1, DC-13 |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 2000 В·А |
| Контрольовані параметри | Виявлення резистивними датчиками |
| Країна виробництва | Індонезія |
| Максимальна довжина кабелю між пристроями | 1000 м між зонд і затримка |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальна напруга на електроді | 12 В змінний струм |
| Максимальна споживана потужність | 1,5 В ПОСТІЙНИЙ СТРУМ |
| Максимальний струм електрода | 1 мА |
| Максимальний струм живлення датчиків | 1 мА |
| Максимальний струм перемикання | 8 А змінний струм |
| Матеріал контактів | Без кадмію |
| Матеріал корпусу | Самозагасаючий пластик |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Напруга схеми керування | 24...240 В |
| Номінальна напруга | Змінний/постійний струм non self-powered |
| Номінальний струм | 8 А |
| Повторюваність | +/- 2 % для затримка часу |
| Показники надійності | B10d = 120000; MTTFd = 125,5 років |
| Похибка | < 1 % на весь діапазон із коливанням напруги; 0,05 %/ °C при коливаннях температури |
| Регулювання чутливості | 5...100 % |
| Робоче положення | Будь-яке положення |
| Сертифікація | IEC 60255-1 |
| Стійкість до коротких перерв живлення | 100 мс ПОСТІЙНИЙ СТРУМ; 90 мс змінний струм |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP40 (корпус), IP50 (передня панель) |
| Сумісність | RM22 |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип керування | With test button |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Тип Реле | Реле контролю рівня |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює; 5 gn (тривалість = 11 мс) для в дії |
| Функції витримки часу | Без |
| Ширина | 22,5 мм |
| Вага | 0,1 кг |
| Відносна вологість | 93...97 % при 25...55 °C |
