| Код | 00145139 |
| Виробник | Schneider Electric |

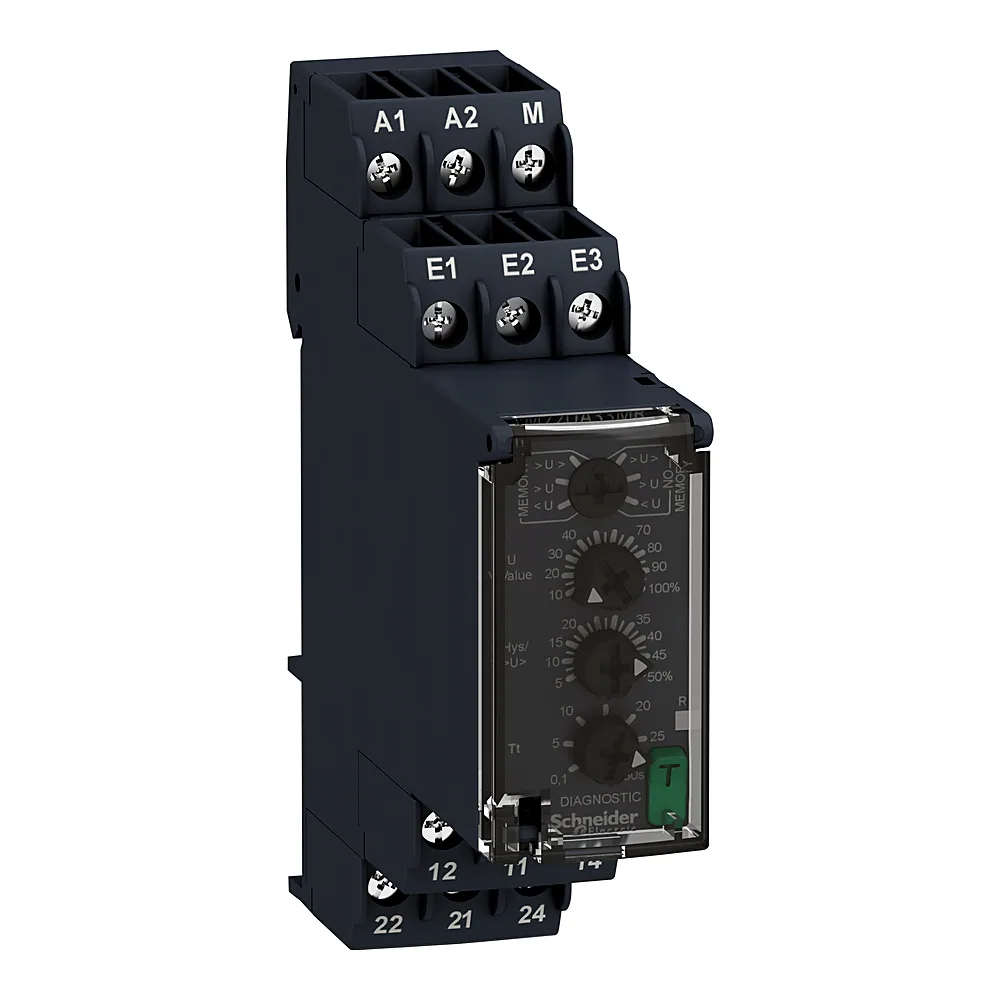

| Артикул виробника | RM22UA33MR |
| Серія | RELAYS |
| Виконання EMC | immunity for residential, commercial and light-industrial environments conforming to МЕК 61000-6-1; Стійкість до промислового середовища conforming to МЕК 61000-6-2; emission standard for residential, commercial and light-industrial environments conforming to МЕК 61000-6-3; стандарт емісії для промислового середовища conforming to МЕК 61000-6-4; електростатичний розряд - test level: 6 кВ рівень 3 (контактний розряд) conforming to МЕК 61000-4-2; електростатичний розряд - test level: 8 кВ рівень 3 (вихлоп) conforming to МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля - test level: 10 В/м рівень 3 conforming to МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів - test level: 4 кВ рівень 4 (прямий) conforming to МЕК 61000-4-4; тест на стійкість до ел.перехідних процесів/імпульсів - test level: 2 кВ рівень 4 (ємнісна муфта) conforming to МЕК 61000-4-4; тест на стійкість до перенапруги - test level: 4 кВ рівень 4 (Загальний режим) conforming to МЕК 61000-4-5; тест на стійкість до перенапруги - test level: 2 кВ рівень 4 (диференціальний режим) conforming to МЕК 61000-4-5; наведені та випромінювані перешкоди клас B група 1 conforming to CISPR 11; наведені та випромінювані перешкоди клас B conforming to CISPR 22 |
| Вібростійкість | 0,075 мм (f= 10...58,1 Гц) не працює; 1 gn (f= 10...58,1 Гц) не працює; 0,035 мм (f= 58,1...150 Гц) в дії; 0,5 gn (f= 58,1...150 Гц) в дії |
| Гістерезис | 3 % фіксований з повна шкала для віконного режиму; 5...50 % Регульований з поргові налаштування |
| Діапазон вимірювання | 15...500 В напруга Змінний/постійний струм 50/60 Гц |
| Діапазон напруги живлення | 20,4...264 В змінний/постійний струм |
| Діапазон робочих температур | -20...+50 °C на 60 Гц; -20...+60 °C на 50 Гц |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ |
| Затримка пуску після ввімкнення живлення | 600 мс |
| Ізоляція | Між живленням і вимірюванням |
| Інтегральний час | 1500 мс при максимальній напрузі |
| Категорія застосування | AC-1, AC-15, DC-1, DC-13 |
| Категорія перенапруги | 3 |
| Кількість та вид контактів | 2CO |
| Кількість фаз | 1 фаза |
| Комутаційна здатність | 2000 В·А |
| Контрольовані параметри | Знижена та підвищена напруга у віконному режимі; виявлення перенапруги або пониженої напруги |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальна споживана потужність | 1,5 Вт ПОСТІЙНИЙ СТРУМ |
| Максимальний струм перемикання | 8 А змінний струм |
| Матеріал контактів | Без кадмію |
| Матеріал корпусу | Самозагасаючий пластик |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Номінальний струм | 8 А |
| Опір ізоляції | > 100 МОм |
| Опір між клемами | 150 кОм на Клеми E2-M; 300 кОм на Клеми E1-M; 500 кОм на Клеми E3-M |
| Повторюваність | +/- 0,5 % для вхідний та вимірювальний ланцюг; +/- 2 % для затримка часу |
| Показники надійності | MTTFd = 308,2 років; B10d = 290000 |
| Похибка | < 1 % на весь діапазон із коливанням напруги; 0,05 %/ °C при коливаннях температури |
| Сертифікація | IEC 60255-1 |
| Споживана потужність | 3,5 В·А змінний струм |
| Стійкість до коротких перерв живлення | 10 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 (затискачі), IP40 (корпус), IP50 (передня панель) |
| Сумісність | RM22 |
| Температура зберігання | -40...+70 °C |
| Тип затискачів | Гвинтовий |
| Тип керування | With test button |
| Тип монтажу | DIN-рейка |
| Тип Реле | Реле контролю напруги |
| Тип струму | DC |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює; 5 gn (тривалість = 11 мс) для в дії |
| Функції витримки часу | регульований 0,1...30 с, +/- 10 % максимального значення шкали Tt- time delay upon fault |
| Цикл вимірювання | 100 мс цикл вимірюв. як середньоквадрат. значення |
| Час реакції | <= 500 мс |
| Ширина | 22,5 мм |
| Вага | 0,11 кг |
| Відносна вологість | 93...97 % при 25...55 °C |
