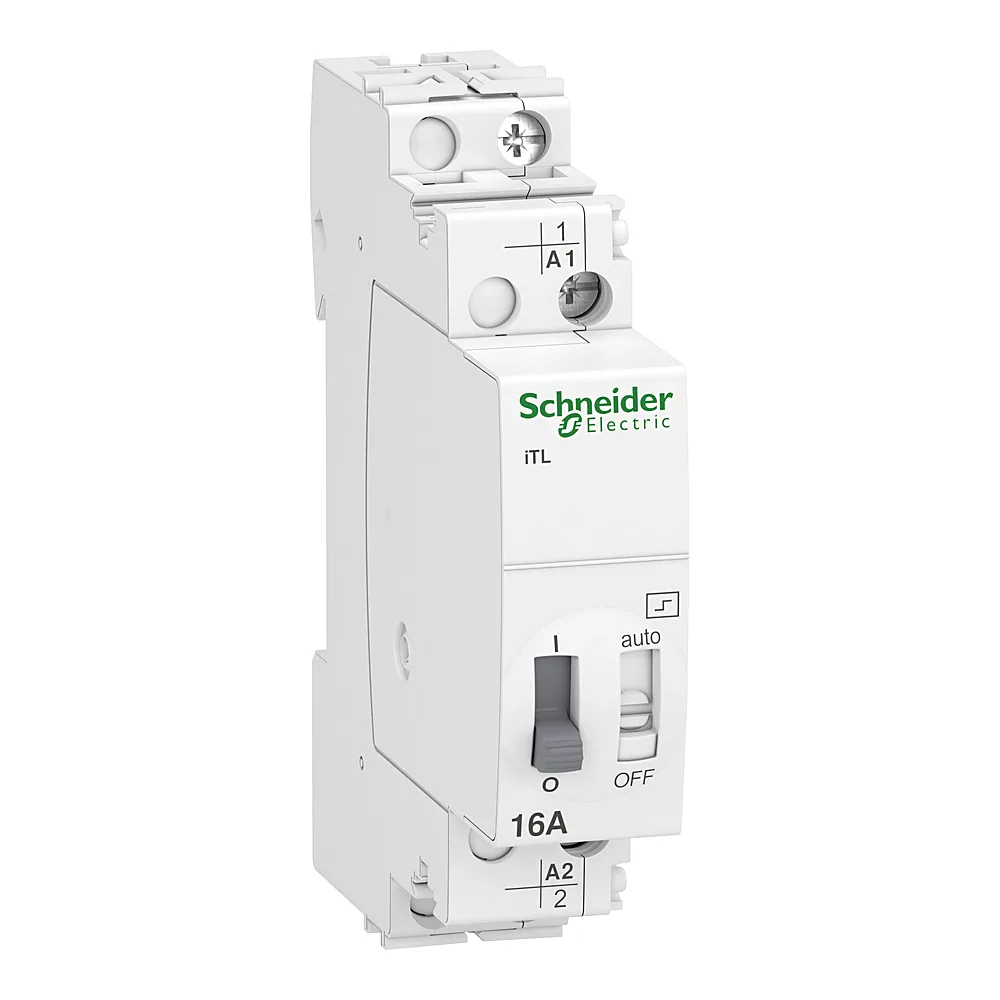

Name: Імпульсне реле iTL16 А 1NO 230 В AC 110 В DC 60 Гц Schneider Electric A9C30811
Brand: Schneider Electric
SKU: 00121047
Price: 1353.46 UAH
Availability: InStock

Імпульсне реле iTL16 А 1NO 230 В AC 110 В DC 60 Гц Schneider Electric A9C30811

1 353⁴⁶ ₴шт

Купити

Порівняти

Під замовлення 14 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 46,4 МБ

Основні характеристики

Код товару: 121047
Виробник: Schneider Electric
Артикул: A9C30811
Тип виробу: Імпульсне реле
Імпульсне реле(19)
Модуль розширення(6)
Кількість полюсів: 1P
Номінальний струм: 16 А
16 А(24)
32 А
Тип струму: AC
Ступінь захисту: IP20 (при відкритті), IP40 (в додатках)
Кількість та вид контактів: 1NO
1NO(10)
1NO+1NC(5)
2NO(3)
4NO
Напруга схеми керування: 230...240 В AC, 110 В DC
12 В AC, 6 В DC(3)
24 В AC, 12 В DC(4)
48 В AC
48 В AC, 24 В DC(4)
130 В AC, 48 В DC(2)
230...240 В AC
230...240 В AC, 110 В DC(4)
Частота: 50/60 Гц

Усі характеристики

Код	00121047
Виробник	Schneider Electric
Артикул виробника	A9C30811
Серія	Acti9
Висота	84 мм
Втрати потужності	0,6 Вт
Глибина	60 мм
Діапазон робочих температур	-20...+50 °C
Довжина зачистки проводів	11 мм
Електрична зносостійкість	200 000 циклів
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Кількість та вид контактів	1NO
Країна виробництва	Бельгія
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	1 Н·м
Монтажна опора	DIN-рейка
Напруга схеми керування	230...240 В AC, 110 В DC
Номінальна робоча напруга Ue	250 В AC
Номінальний струм	16 А
Рівень шуму	60 дБ
Розсіювана потужність на полюс	0,6 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	GOST
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20 (при відкритті), IP40 (в додатках)
Сумісність	iTL
Температура зберігання	-40...+70 °C
Тип дистанційного керування	кнопка з підсвічуванням 3 мА
Тип затискачів	ланцюг управління клеми тунельного типу 1 кабель(і) 0,5...4 мм² жорсткий; ланцюг управління клеми тунельного типу 1 кабель(і) 0,5...4 мм² жорсткий з кабельним наконечником; ланцюг управління клеми тунельного типу 1 кабель(і) 1...4 мм² гнучкий; ланцюг управління клеми тунельного типу 1 кабель(і) 1...4 мм² гнучкий з зажимом; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² жорсткий; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² жорсткий з кабельним наконечником; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² гнучкий; коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5...4 мм² гнучкий з зажимом
Тип керування	Деконнекція котушки; дистанційне та ручне керування
Тип сигналу керування	Імпульсний
Тип струму	AC
Тривалість імпульсу	50 мс...1 с
Тропічне виконання	2
Частота	50/60 Гц
Частота комутацій (Увімк-Вимк/год)	100 перемикань в день; 5 перемикань за хвилину
Ширина	18 мм
Відносна вологість	95 % при 55 °C

Опис

Імпульсне реле Schneider Electric iTL16A – це компактний пристрій для керування освітленням та іншими навантаженнями. Завдяки можливості ручного керування та широкому діапазону напруг (24–250 В) ви отримуєте гнучкість і надійність в одному модулі. Кожен імпульс на керуючому вході змінює стан контактів – ввімкнено/вимкнено, що ідеально для прохідних вимикачів.

Ключові переваги

Широкий діапазон живлячої напруги: від 24 до 250 В змінного струму – підходить для більшості мереж без додаткових перетворювачів.
Керування як змінним (230–240 В), так і постійним (110 В) струмом – універсальність для різних схем.
Максимальний струм перемикання 16 А (cos φ=0,6) – витримує навантаження до 1600 Вт ламп розжарювання або 1300 Вт люмінесцентних ламп.
Ручне керування – можна ввімкнути або вимкнути реле вручну без подачі керуючого сигналу, зручно для перевірки та налаштування.
Компактний розмір: ширина 1 модуль (17,5 мм), глибина 43,5 мм – економить місце в розподільчому щиті.

Де застосовується

Побутове використання: керування світлом у коридорах, сходах, великих кімнатах за допомогою кнопкових вимикачів.
Об'єктне застосування: автоматизація освітлення в офісах, складах, торгових залах, де потрібне дистанційне керування та кілька точок управління.

Технічні особливості

Реле призначене для монтажу на DIN-рейку (ширина 1 модуль, глибина 43,5 мм). Керуюча напруга: змінний струм 230–240 В (50–60 Гц) або постійний струм 110 В. Номінальний струм перемикання 16 А. Максимальне навантаження: лампи розжарювання – 1600 Вт, люмінесцентні лампи – 1300 Вт (з паралельною компенсацією 900 Вт, за подвійною схемою 2000 Вт). Функціональне призначення – механічний вимикач. Виробник – Schneider Electric, артикул A9C30811. Оригінальна продукція, перевірена часом.
