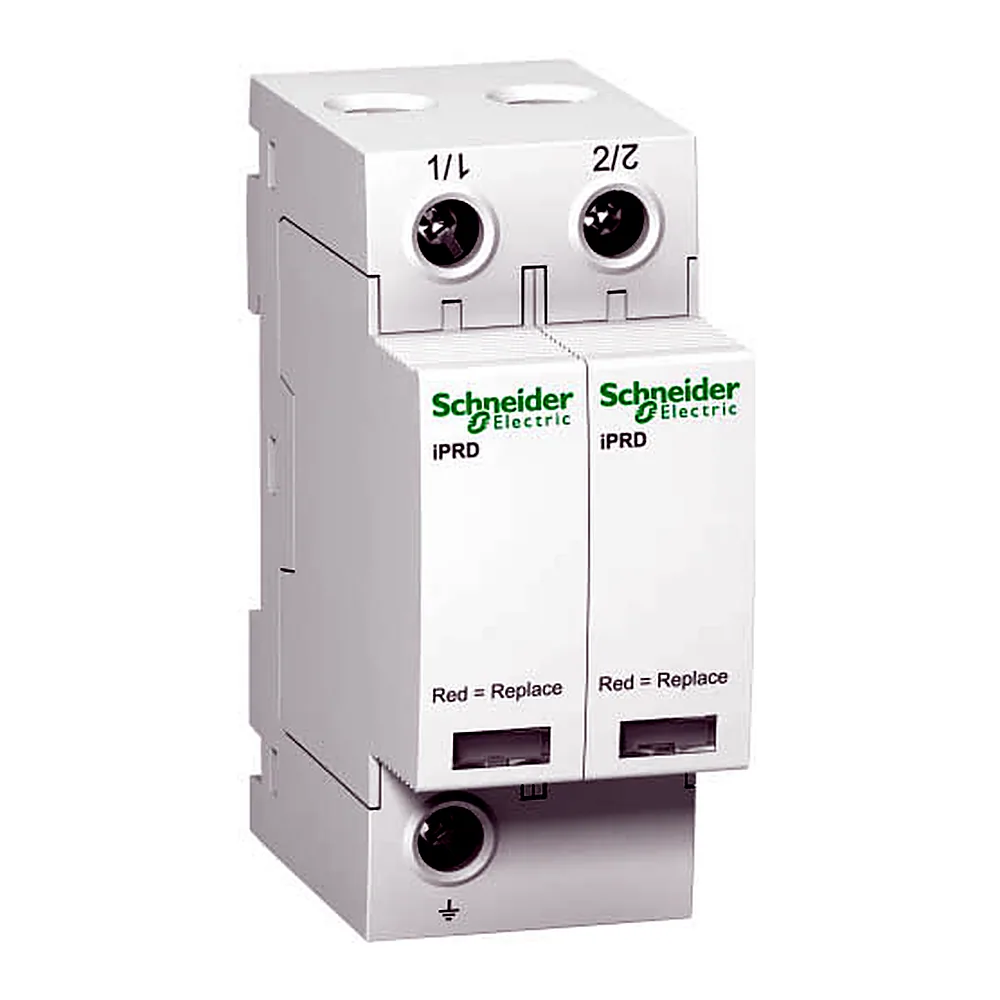

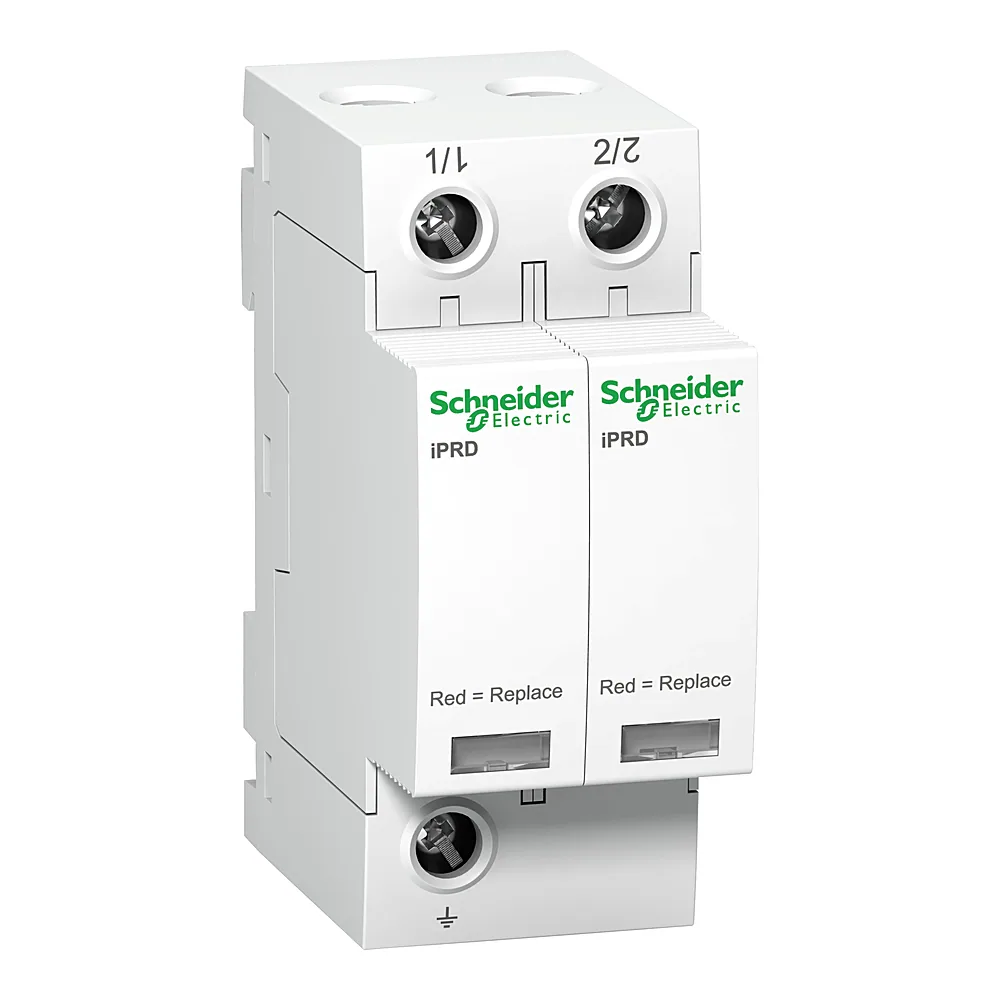

Обмежувач перенапруг iPRD8 8 кА 340 В 2P Schneider Electric A9L08200

Name: Обмежувач перенапруг iPRD8 8 кА 340 В 2P Schneider Electric A9L08200
Brand: Schneider Electric
SKU: 00156186
Price: 3525.6 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

3 525⁶⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Acti9 · 2,8 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 156186
Виробник: Schneider Electric
Артикул: A9L08200
Тип виробу: Обмежувач перенапруг
Картридж(11)
Обмежувач перенапруг(69)
Пристрій
Серія: Acti9
Кількість полюсів: 2P
1P(12)
1P+N(13)
2P(6)
3P(18)
3P+N(12)
4P(7)
Номінальна напруга: 340 В
230/400 В AC(5)
340 В(10)
Захисна напруга U p: Звичайний режим <1 кВ тип 2 L/PE; Звичайний режим <1 кВ тип 2 N/PE; Звичайний режим <1 кВ тип 3 L/PE; Звичайний режим <1 кВ тип 3 N/PE
Клас захисту: Клас 2+3 (C+D)
Максимальний струм розряду: Звичайний режим: 8 кА L/PE; Звичайний режим: 8 кА N/PE
Номінальний струм розряду: Звичайний режим: 2,5 кА (L/PE); Звичайний режим: 2,5 кА (N/PE)
Сумісність: iPRD8

Усі характеристики

Код	00156186
Виробник	Schneider Electric
Артикул виробника	A9L08200
Серія	Acti9
Висота	85 мм
Глибина	69 мм
Діапазон робочих температур	-25...+60 °C
З контактом для дистанційної сигналізації	Ні
Захисна напруга U p	Звичайний режим <1 кВ тип 2 L/PE; Звичайний режим <1 кВ тип 2 N/PE; Звичайний режим <1 кВ тип 3 L/PE; Звичайний режим <1 кВ тип 3 N/PE
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас захисту	Клас 2+3 (C+D)
Колір	Білий (RAL 9003)
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Максимальна тривала робоча напруга Uc	Звичайний режим: 350 В L/PE; Звичайний режим: 350 В N/PE
Максимальне значення вхідної напруги	230/400 В AC
Максимальний струм розряду	Звичайний режим: 8 кА L/PE; Звичайний режим: 8 кА N/PE
Момент затягування	2,5 Н·м
Напруга розімкненого кола Uoc	10 кВ тип 3 Звичайний режим L/PE; 10 кВ тип 3 Звичайний режим N/PE
Номінальна напруга	340 В
Номінальний струм розряду	Звичайний режим: 2,5 кА (L/PE); Звичайний режим: 2,5 кА (N/PE)
Пов'язаний пристрій вимкнення	Зв'язаний автоматичний вимикач iC60L 10 А крива C - Icu 25 кА; Зв'язаний автоматичний вимикач IC60N 10 А крива C - Icu 10 кА; Зв'язаний автоматичний вимикач iC60H 10 А крива C - Icu 15 кА; застосовуваний апарат захисту gG 25 А - Icu 15 кА; застосовуваний апарат захисту gG 80 А - Icu 50 кА
Призначення розрядника	Електророзподільна мережа
Сертифікація	CE
Система заземлення	TN-C-S
Струм витоку на землю	0,6 мА; 0,003 мА
Ступінь захисту IK	IK03
Сумісність	iPRD8
Температура зберігання	-40...+85 °C
Технологія розрядника	MOV
Тимчасова перенапруга Ut	337 В L/N 5 с стійкість; 1200 В N/PE 200 мс стан безпечної відмови
Тип затискачів	Тунельний
Тип монтажу	Затисканням (DIN-рейка)
Ширина	36 мм
Вага	0,216 кг
Відносна вологість	5...95 %

Опис

Обмежувач перенапруження iPRD8 8кА 340V 2P Schneider Electric (арт. A9L08200) - це модульний ПЗІП серії Acti9 зі змінним картриджем. Пристрій розрахований на захист електромережі від грозових і комутаційних імпульсів, витримує струм розряду до 8 кА. Конструкція на 4 модулі дозволяє монтувати його в стандартних щитах на DIN-рейку 35 мм.

Переваги

Змінний картридж - після спрацювання не потрібно міняти весь блок, достатньо замінити картридж. Це знижує вартість обслуговування.
Оптична сигналізація - на корпусі є індикатор, який показує стан пристрою. Не треба знімати кришку щита, щоб перевірити.
Висока здатність відключення Isccr 50 кА - автомат не руйнується при короткому замиканні в мережі, навіть якщо струм КЗ сягає 50 кА.
Два полюси (2P) - захищає дві струмопровідні жили (фаза + нейтраль). Для однофазних мереж це стандартне рішення.
Переріз провідника до 25 мм² жорсткого або 16 мм² гнучкого - дозволяє підключати силові кабелі без додаткових клемників.

Де застосовується

У квартирних і будинкових щитах - для захисту однофазних ліній 230 В.
В офісних та комерційних об'єктах - де потрібен компактний ПЗІП на DIN-рейку з можливістю швидкої заміни картриджа.

Технічні особливості

Пристрій відповідає стандартам ДСТУ IEC 61643-11. Монтується на DIN-рейку 35 мм, займає 4 модулі (близько 72 мм). Максимальна тривала напруга змінного струму - 350 В, номінальна напруга - 350 В. Рівень захисту від перепадів напруги - 1 В (для режиму L-PE та N-PE). Зверніть увагу: вбудований резервний запобіжник відсутній, тому перед ПЗІП обов’язково встановлюють автоматичний вимикач або запобіжник. Ступінь захисту IP20 - тільки для сухих приміщень. Колір - білий RAL 9003.
