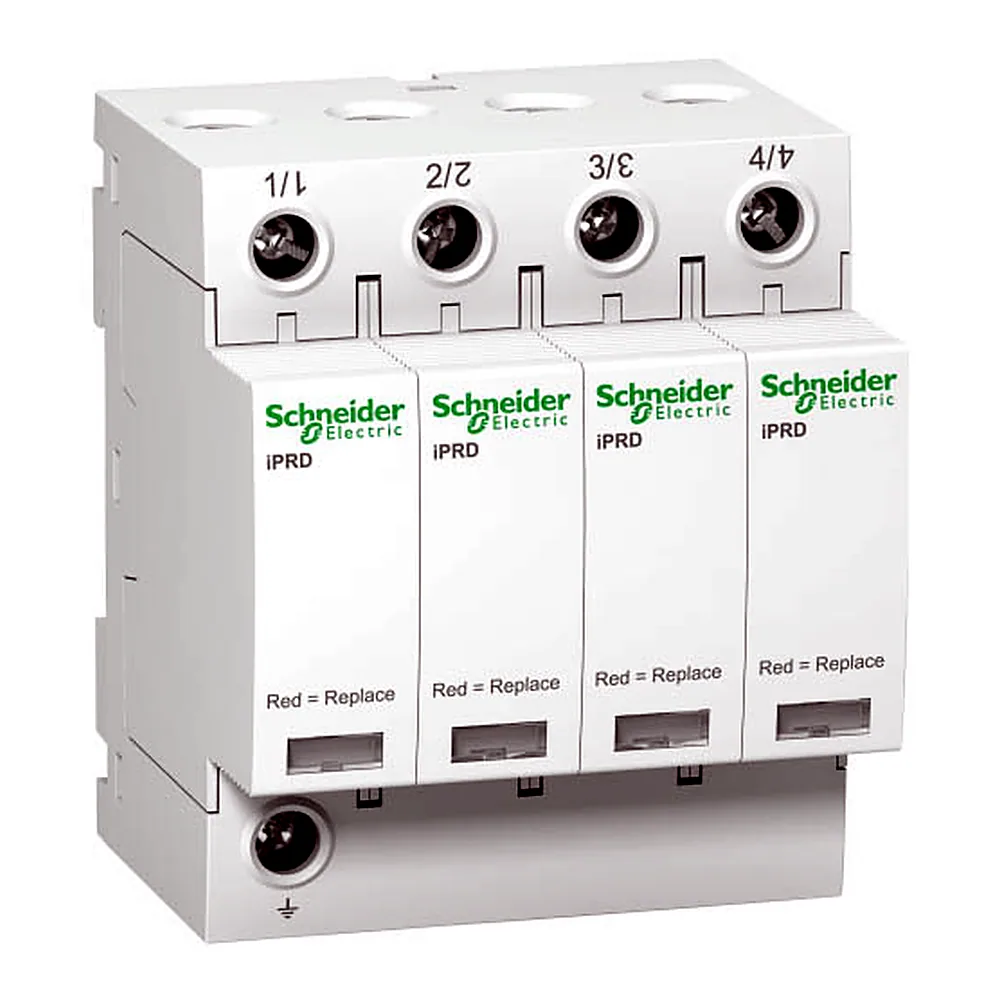

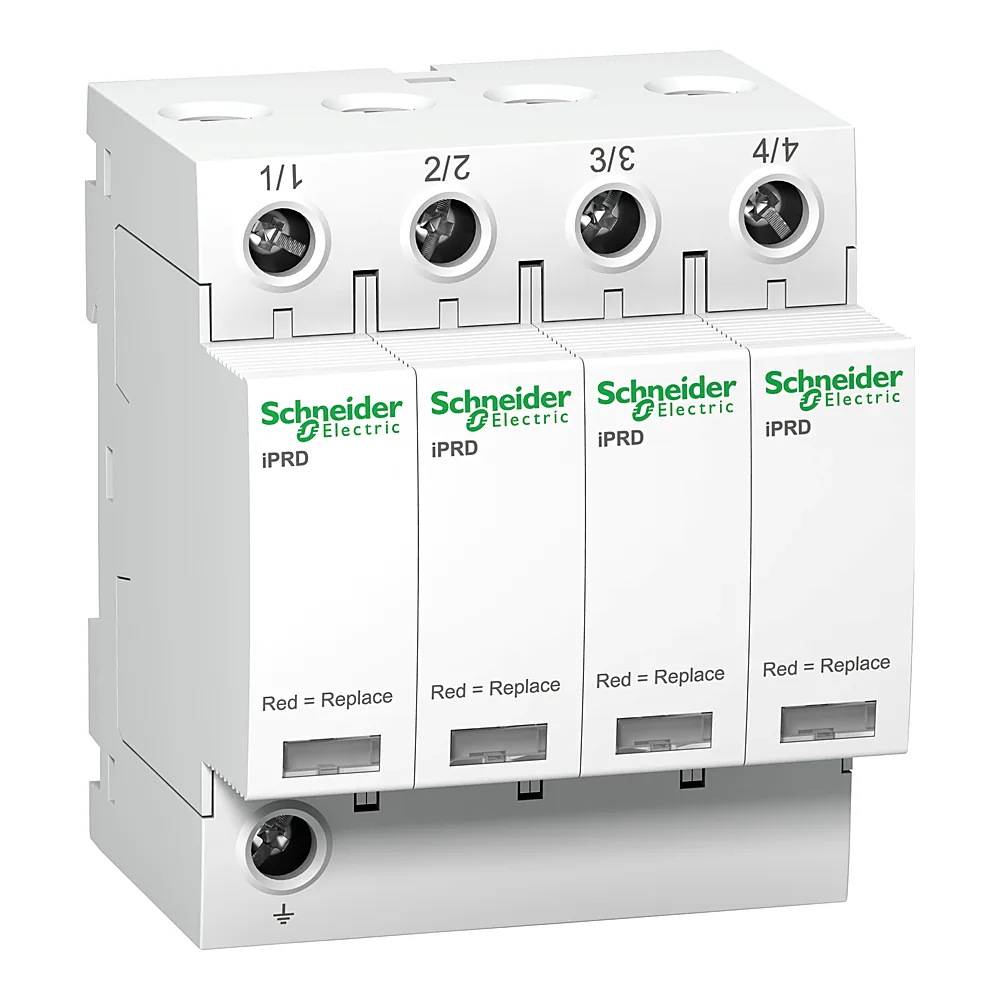

Обмежувач перенапруг iPRD20 20/5 кА 350 В 4P Schneider Electric A9L20400

Name: Обмежувач перенапруг iPRD20 20/5 кА 350 В 4P Schneider Electric A9L20400
Brand: Schneider Electric
SKU: 00130034
Price: 7719.51 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 719⁵¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Acti9 · 2,8 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 130034
Виробник: Schneider Electric
Артикул: A9L20400
Тип виробу: Обмежувач перенапруг
Картридж(11)
Обмежувач перенапруг(69)
Пристрій
Серія: Acti9
Кількість полюсів: 4P
1P(12)
1P+N(13)
2P(6)
3P(18)
3P+N(12)
4P(7)
Номінальна напруга: 230/400 В AC
230/400 В AC(5)
340 В(10)
Захисна напруга U p: Звичайний режим <1,1 кВ тип 2 L/PE; Звичайний режим <1,1 кВ тип 2 N/PE
Клас захисту: Клас 2 (C)
Максимальний струм розряду: Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE
Номінальний струм розряду: Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE)
Сумісність: iPRD20

Усі характеристики

Код	00130034
Виробник	Schneider Electric
Артикул виробника	A9L20400
Серія	Acti9
Висота	85 мм
Глибина	69 мм
Діапазон робочих температур	-25...+60 °C
З контактом для дистанційної сигналізації	Ні
Захисна напруга U p	Звичайний режим <1,1 кВ тип 2 L/PE; Звичайний режим <1,1 кВ тип 2 N/PE
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас захисту	Клас 2 (C)
Колір	Білий (RAL 9003)
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Максимальна тривала робоча напруга Uc	Звичайний режим: 350 В L/PE; Звичайний режим: 350 В N/PE
Максимальний струм розряду	Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE
Момент затягування	2,5 Н·м
Номінальна напруга	230/400 В AC
Номінальний струм розряду	Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE)
Пов'язаний пристрій вимкнення	Зв'язаний автоматичний вимикач IC60N 20 А крива C - Icu 10 кА; Зв'язаний автоматичний вимикач iC60H 20 А крива C - Icu 15 кА; Зв'язаний автоматичний вимикач iC60L 20 А крива C - Icu 25 кА; Зв'язаний автоматичний вимикач NG125H 20 А крива C - Icu 36 кА; Зв'язаний автоматичний вимикач NG125L 20 А крива C - Icu 50 кА; застосовуваний апарат захисту gG 40 А - Icu 15 кА; застосовуваний апарат захисту gG 80 А - Icu 50 кА
Призначення розрядника	Електророзподільна мережа
Сертифікація	CE
Система заземлення	TN-C-S
Струм витоку на землю	0,6 мА; 0,003 мА
Ступінь захисту IK	IK03
Сумісність	iPRD20
Температура зберігання	-40...+85 °C
Технологія розрядника	MOV
Тимчасова перенапруга Ut	337 В L/N 5 с стійкість; 1200 В N/PE 200 мс стан безпечної відмови
Тип затискачів	Тунельний
Тип монтажу	Затисканням (DIN-рейка)
Ширина	72 мм
Вага	0,416 кг
Відносна вологість	5...95 %

Опис

Обмежувач імпульсних перенапруг Schneider Electric iPRD20 20/5kA 350V 4P (артикул A9L20400) - це компактний пристрій для захисту електромережі від грозових і комутаційних перенапруг. Він виконаний у вигляді змінного картриджа, що спрощує обслуговування: після спрацювання замінюється лише внутрішній модуль, а не вся коробка.

Переваги

Змінний картридж - не потрібно демонтувати весь пристрій із щита. Достатньо вийняти відпрацьований модуль і вставити новий. Це зменшує час простою лінії.
Оптична сигналізація - на корпусі є індикатор, який показує стан обмежувача. Якщо він почервонів або зник - картридж треба міняти. Перевіряти стан можна без зняття напруги.
4 модулі ширини - пристрій займає всього чотири стандартних модулі на DIN-рейці. Це важливо, коли в щиті мало місця, а треба встановити кілька ліній захисту.
Рівень захисту Up 1,1 кВ - обмежує перенапругу до безпечного для обладнання рівня. При номінальній напрузі 350 В і струмі розряду 20 кА пристрій справляється з типовими грозовими імпульсами.

Де застосовується

У квартирних і приватних будинкових щитах - для захисту побутової техніки та освітлення.
На комерційних об’єктах - в офісах, магазинах, невеликих виробництвах, де потрібен надійний захист мережі 380 В.

Технічні особливості

Монтується на DIN-рейку 35 мм. Допустимий переріз провідника: гнучкий до 16 мм², жорсткий до 25 мм². Ступінь захисту IP20 - підходить для сухих приміщень. Пристрій належить до серії Acti9, тому сумісний з автоматами, УЗО та іншими модульними пристроями цієї серії. Конфігурація 4P - три фази та нейтраль, без заземлення. Вбудованого резервного запобіжника немає, тому перед пристроєм обов’язково встановлюють автоматичний вимикач на номінал, що відповідає струму короткого замикання (Isccr 50 кА).
