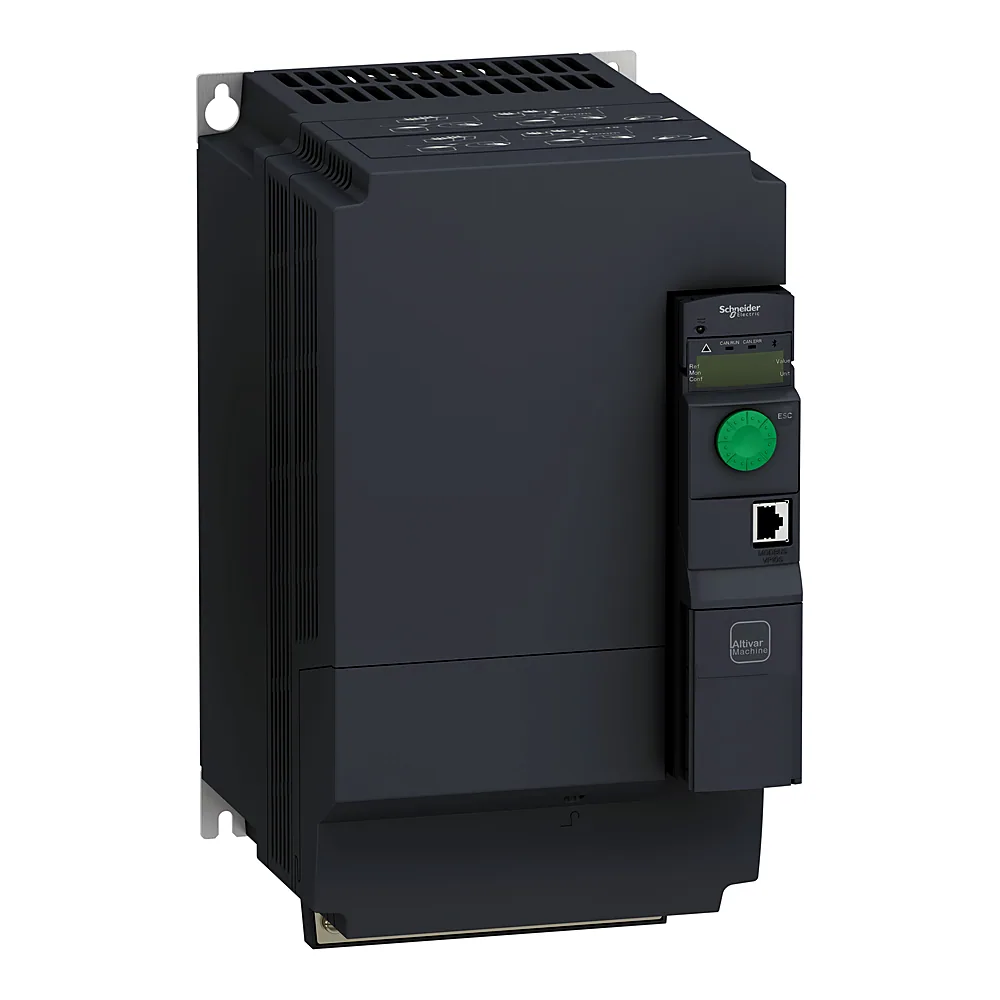

| Код | 00129952 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV320D11N4B |
| Серія | ALTIVAR 320 |
| Базовий струм навантаження при високому перевантаженні | 3,3 А |
| Безпечна зупинка 1 SS1 | Так |
| Безпечне відключення моменту STO | Так |
| Безпечне керування гальмами SBC | Ні |
| Безпечне обмеження швидкості SLS | Так |
| Вбудований гальмівний резистор | Так |
| Висота | 404,0 мм |
| Витрата охолоджувального повітря | 156,0 м³/год |
| Вихідний струм | 27,7 А |
| Вібростійкість | 10 м/с² при 13...200 Гц |
| Відповідність граничним значенням ЕМС | Так |
| Втрати потужності | вентилятор: 370 Вт при 380 В, частота перемикання 4 кГц |
| Втрати потужності залежно від струму | 370 В |
| Вхідний струм | 36,6 А при 380 В (важкий режим роботи); 25,6 А при 500 В (важкий режим роботи) |
| Глибина | 232,0 мм |
| Діапазон робочих температур | -10...+60 °C |
| Додаткові модулі | комунікаційний модуль, CANopen; комунікаційний модуль, EtherCAT; комунікаційний модуль, Profibus DP V1; комунікаційний модуль, Profinet; комунікаційний модуль, Ethernet Powerlink; комунікаційний модуль, EtherNet/IP; комунікаційний модуль, DeviceNet |
| Допустиме відхилення напруги мережі | 10% |
| Допустиме відхилення частоти мережі | 5% |
| Ємність ланки постійного струму | 1410 мкФ |
| Закон керування асинхронним двигуном | відношення напружене/частота, 5 точок; векторне керування з датчиком, стандартний; скалярне керування (U/f) - енергозбереж, квадрат.U/f; векторне керування без енкодера - енергозбереження; відношення напружене/частота, 2 точки |
| Закон керування синхронним двигуном | Векторне керування без давача |
| Інтервал оновлення | логічний вхід (DI1...DI4): 8 мс; релейний вихід (R1A, R1B, R1C): 2 мс; релейний вихід (R2A, R2C): 2 мс |
| Категорія перенапруги | 3 |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 3 |
| Кількість вихідних фаз | 3 |
| Кількість вхідних фаз | 2 |
| Кількість дискретних виходів | 3 |
| Кількість дискретних входів | 7 |
| Кількість інтерфейсів Industrial Ethernet | 0 |
| Кількість фаз | 3 фази |
| Клас умов середовища при експлуатації | клас 3C3 згідно з IEC 60721-3-3; клас 3S2 згідно з IEC 60721-3-3 |
| Клас умов середовища при зберіганні | клас 1C3 відповідно до EN 60721-3; клас 1S2 згідно з EN 60721-3 |
| Клас умов середовища при транспортуванні | клас 2C3 згідно з EN 60721-3; клас 2S1 згідно з EN 60721-3 |
| Комп'ютерний порт | Так |
| Компенсація ковзання ротора | автоматичний при будь-якому навантаженні; налаштовується 0..300 %; недоступний при скалярному керуванні U/f(2 чи 5 точок) |
| Конструктивне виконання | Книга |
| Контур регулювання | регульований ПІД-регулятор |
| Короткочасне перевищення моменту | 170...200 % від номінального моменту двигуна |
| Країна виробництва | Індонезія |
| Логіка дискретних входів | Позитивна логіка (джерело); негативна логіка (прийомник) |
| Максимальна вихідна напруга | 500 В |
| Максимальна вихідна частота | 0,599 кГц |
| Максимальне прискорення при вібрації під час транспортування | 10 м/с² при 13...200 Гц |
| Максимальне прискорення при ударі під час транспортування | 150 м/с² при 11 мс |
| Максимальний вхідний струм | 36,6 А |
| Максимальний прогин при вібрації | 1,5 мм при 2...13 Гц; 3,5 мм при 2...13 Гц |
| Максимальний струм запобіжника gG | 63,0 А |
| Маркування | CE; ATEX; UL; CSA; EAC; RCM |
| Матеріал корпусу | Пластиковий |
| Метод доступу до мережі | ведений CANopen |
| Мінімальний струм перемикання | 5 мА |
| Номінальна вихідна потужність | 11 кВт |
| Номінальна напруга | 380...500 В |
| Номінальна частота комутації | 4 кГц |
| Орган керування на пристрої | Так |
| Очікуваний струм короткого замикання Isc | 22 кА |
| Підтримка протоколу CAN | Так |
| Підтримка протоколу DeviceNet | Так |
| Підтримка протоколу EtherNet/IP | Так |
| Підтримка протоколу Modbus | Так |
| Підтримка протоколу PROFIBUS | Так |
| Підтримка протоколу PROFINET CBA | Ні |
| Підтримка протоколу PROFINET IO | Так |
| Підтримка протоколу TCP/IP | Так |
| Повна потужність | 22,2 кВА при 500 В (важкий режим роботи) |
| Потужність двигуна (AC-3) | 11 кВт |
| Похибка лінеаризації | AI1, AI2, AI3: +/- 0,2..0,5 % максимального значення для Аналоговий вхід; AQ1: +/- 0,3 % для Аналоговий вихід |
| Протокол енкодера | RS 422 |
| Протокол зв'язку | CANopen; Modbus послідовний |
| Профіль розгону й гальмування | лінеаризація; U; S; CUS; реле захисту від прискорення; регулювання лінійного прискорення і уповільнення; автозупинка прискорення/уповільнення з подачею DC |
| Робота в чотирьох квадрантах | Так |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація | IEC 61800-5-1 |
| Спосіб кріплення | Монтаж на стіну |
| Статичні втрати потужності | 370 В |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Ступінь захисту (NEMA) | NEMA 1 |
| Температура зберігання | -25...+70 °C |
| Температура транспортування | -25...+70 °C |
| Тип аналогового виходу | програмно-конфігурований струм AQ1: 0...20 мА повний опір 800 Ом, роздільна здатність 10 біт; програмно-конфігурована напруга AQ1: 0...10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт |
| Тип аналогового входу | AI1 напруга: 0...10 В постійний струм, повний опір: 30 кОм, роздільна здатність 10 біт; AI2 біполярна диференційна напруга: +/- 10 В постійний струм, повний опір: 30 кОм, роздільна здатність 10 біт; AI3 струм: 0...20 мА (4...20 мА, x-20 мА, 20-x мА або інші схеми конфігур.), повний опір: 250 Ом, роздільна здатність 10 біт |
| Тип гальмування | Постійним струмом |
| Тип дискретного виходу | відкритий колектор DQ+ 0...1 кГц 30 В постійний струм 100 мА; відкритий колектор DQ- 0...1 кГц 30 В постійний струм 100 мА |
| Тип дискретного входу | STO безпечне вимкнення крутного моменту (Safe Torque Off), 24 В постійна напруга, повний опір: 1,5 кОм; DI1... DI6 логічні входи, 24 В постійна напруга (30 В); DI5 програмується як імпульсний вхід: 0...30 кГц, 24 В постійна напруга (30 В) |
| Тип захисту | Обриви вхідної фази: привод; перевантаження по струму між вихідн.фазами та землею: привод; захист від перегріву: привод; коротке замикання між фазами двигуна: привод; тепловий захист: привод |
| Тип релейного виходу | конфігурована релейна логіка R1A 1 нормально відкритий електрична довговічність 100000 циклів; конфігурована релейна логіка R1B 1 нормально закритий електрична довговічність 100000 циклів; конфігурована релейна логіка R1C; конфігурована релейна логіка R2A 1 нормально відкритий електрична довговічність 100000 циклів; конфігурована релейна логіка R2C |
| Точність | +/- 0,7 % AI1, AI2, AI3 для температури -10...60 °C аналоговий вхід; +/- 0,5 % AI1, AI2, AI3 для температури 25 °C аналоговий вхід; +/- 1 % AQ1 для температури 25 °C аналоговий вихід; +/- 2 % AQ1 для температури -10...60 °C аналоговий вихід |
| Точність підтримання швидкості | +/- 10 % від номінального ковзання 0,2 Тн до Тн |
| Ударостійкість | 150 м/с² при 11 мс |
| Фільтр ЕМС | вбудований фільтр ЕМС класу C3 |
| Час вибірки | 2 мс (AI1, AI2, AI3) - аналоговий вхід; 2 мс (AQ1) - аналоговий вихід |
| Частота | 50...60 Гц |
| Ширина | 180 мм |
| Вага | 6,8 кг |
| Допустима вологість під час експлуатації | клас 3K5 відповідно до EN 60721-3 |
| Допустима вологість під час зберігання | клас 1K5 відповідно до EN 60721-3 |
| Допустима вологість під час транспортування | клас 2K5 відповідно до EN 60721-3 |
