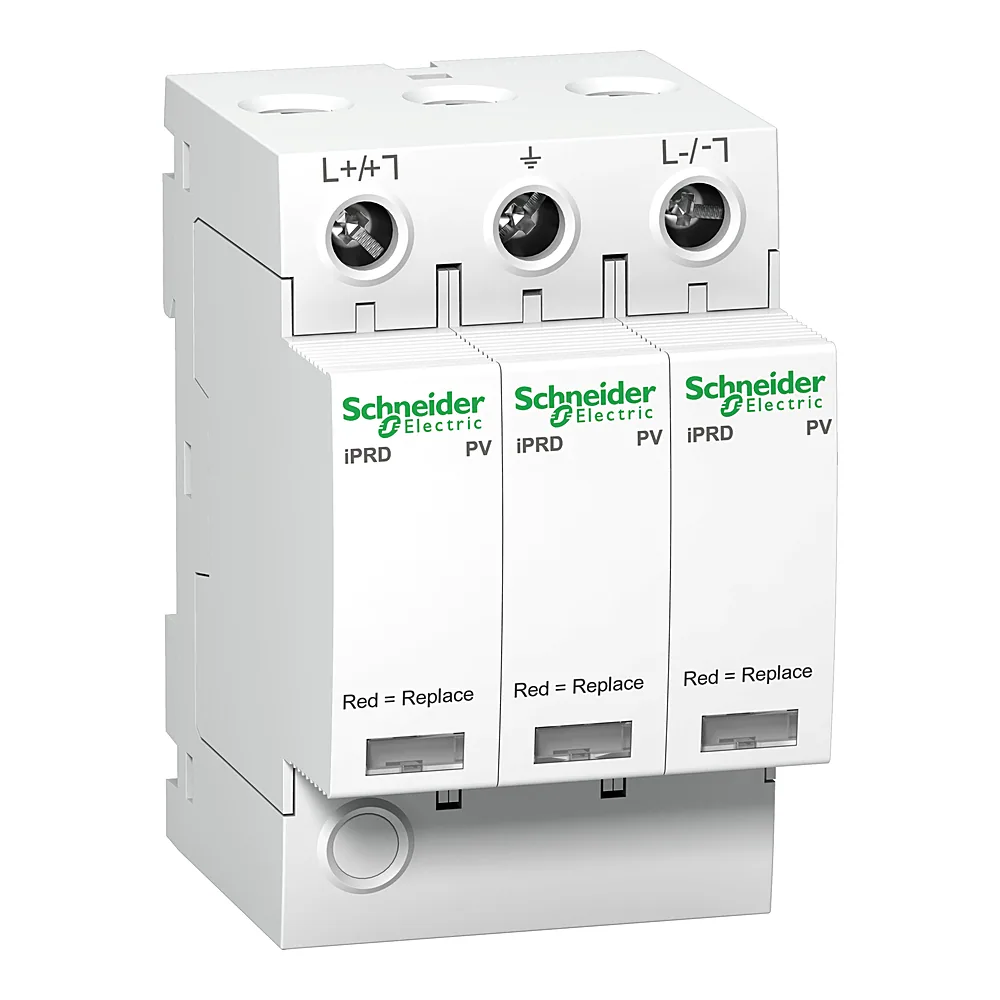

Обмежувач перенапруг iPRD PV-DC 40r 2P клас II 15 кА максимальний струм 40 кА 1000 В DC із сигналізацією Schneider Electric A9L40281

Name: Обмежувач перенапруг iPRD PV-DC 40r 2P клас II 15 кА максимальний струм 40 кА 1000 В DC із сигналізацією Schneider Electric A9L40281
Brand: Schneider Electric
SKU: 00157359
Price: 6112.08 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

6 112⁰⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Acti9 · 1,7 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 157359
Виробник: Schneider Electric
Артикул: A9L40281
Тип виробу: Обмежувач перенапруг
Картридж(11)
Обмежувач перенапруг(69)
Пристрій
Серія: Acti9
Кількість полюсів: 2P
1P(12)
1P+N(13)
2P(6)
3P(18)
3P+N(12)
4P(7)
Ступінь захисту: IP40 (на лицьовій стороні), IP20 (на терміналі)
Захисна напруга U p: Звичайний режим <3,9 кВ тип 2 L+/PE; Звичайний режим <3,9 кВ тип 2 L-/PE; Диференційний режим <3,9 кВ тип 2 L+/L-
Клас захисту: Клас 2 (C)
Максимальне значення вхідної напруги: 1000 В DC
Максимальний струм розряду: 40 кА
Номінальний струм розряду: 15 кА

Усі характеристики

Код	00157359
Виробник	Schneider Electric
Артикул виробника	A9L40281
Серія	Acti9
Висота	85 мм
Вихідний струм кола керування	0,25 A
Глибина	69 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	14 мм
Захисна напруга U p	Звичайний режим <3,9 кВ тип 2 L+/PE; Звичайний режим <3,9 кВ тип 2 L-/PE; Диференційний режим <3,9 кВ тип 2 L+/L-
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Клас захисту	Клас 2 (C)
Колір	Білий (RAL 9003)
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Максимальна тривала робоча напруга Uc	Диференційний режим: 1000 В L+/L-; Звичайний режим: 1000 В L+/PE; Звичайний режим: 1000 В L-/PE
Максимальне значення вхідної напруги	1000 В DC
Максимальний струм розряду	40 кА
Місцева сигналізація	Білий/червоний Сигналізувати
Момент затягування	3,5 Н·м
Напруга кола сигналізації	ЗМІННИЙ СТРУМ: 250 В 50/60 Гц
Напруга розімкненого кола Uoc	833 В
Номінальний струм розряду	15 кА
Пов'язаний пристрій вимкнення	Вбудований роз'єднувач
Призначення розрядника	Електророзподільна мережа
Сертифікація	CE
Сигнальні контакти	1 SD (1 C/O)
Струм короткого замикання	200 А
Ступінь захисту	IP40 (на лицьовій стороні), IP20 (на терміналі)
Ступінь захисту IK	IK03
Сумісність	iPRD-DC 40r 1000PV
Температура зберігання	-40...+85 °C
Технологія розрядника	MOV
Тип виходу	Сухий контакт
Тип затискачів	Тунельний
Тип монтажу	DIN-рейка
Час реакції	<= 25 нс
Ширина	54 мм
Вага	400 г
Відносна вологість	5...95 %

Опис

Обмежувач перенапруги Schneider Electric iPRD PV-DC 40r 2P клас II In=15kA Imax=40kA 1000V DC із сигналізацією A9L40281 - це пристрій для захисту фотоелектричних систем від імпульсних перенапруг. Він працює на постійному струмі до 1000 В і витримує розрядний струм до 40 кА. Сигналізація сповіщає про стан картриджа.

Переваги

Клас II (C) з номінальним струмом 15 кА - підходить для захисту розподільних щитів сонячних станцій. Максимальний струм розряду сягає 40 кА.
Захисна напруга Up 3,9 кВ - обмежує перенапругу на безпечному рівні для обладнання DC-сторони.
Час спрацьовування 25 нс - миттєва реакція на імпульс, що знижує ризик пошкодження інвертора.
Змінний картридж - після вичерпання ресурсу достатньо замінити модуль, не демонтуючи весь пристрій.
Ступінь захисту IP40 та робочий діапазон -25..+60 °C - придатний для встановлення в щитах на вулиці або в неопалюваних приміщеннях.

Де застосовується

Захист DC-сторони сонячних панелей та інверторів у приватних та комерційних фотоелектричних системах.
Розподільні щити постійного струму на промислових об'єктах з напругою до 1000 В DC.

Технічні особливості

Пристрій виконано в корпусі на 3 модулі (17,5 мм) для кріплення на DIN-рейку. Має 2 полюси для підключення DC-ланцюга. Номінальна напруга - 1000 В DC, захисна напруга Up - 3,9 кВ. Час спрацьовування - 25 нс. Клас захисту - II (C) згідно з класифікацією IEC. Тип виробу - ПЗІП зі змінним картриджем. При монтажі зверніть увагу: цей обмежувач призначений виключно для постійного струму - встановлення в мережу змінного струму призведе до неправильної роботи. Переріз кабелю, що підключається, має відповідати струму 40 кА (рекомендовано не менше 6 мм², але точний переріз уточнюйте за проектом).
