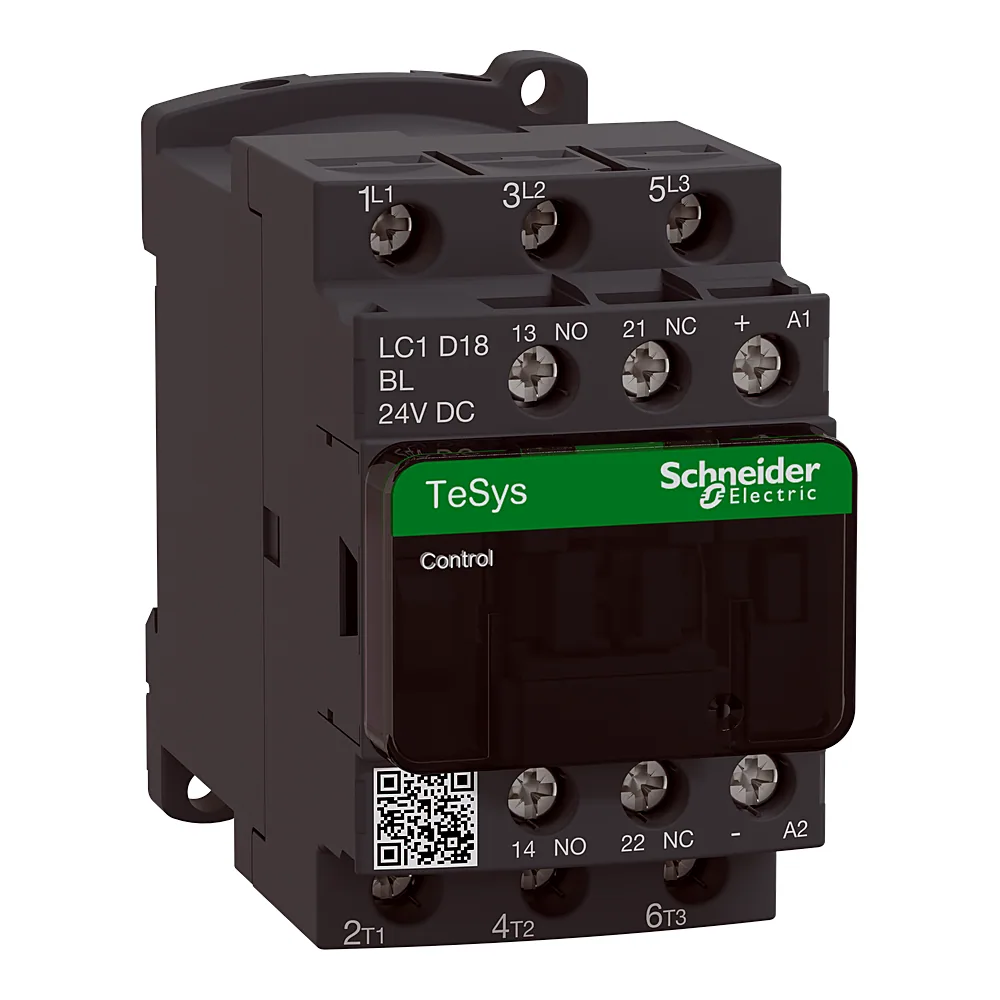

| Код | 00219649 |
| Виробник | Schneider Electric |
| Артикул виробника | LC1D18BL |
| Серія | TESYS DECA |
| Випробування розжареним дротом | 850 °C |
| Висота | 77 мм |
| Висота над рівнем моря | 3000 м |
| Вібро- та ударостійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц); вібрації контактор замкнутий (4 Гн, 5...300 Гц); удари контактор розімкнено (10 Гн протягом 11 мс); удари контактор замкнутий (15 Гн за 11 мс) |
| Глибина | 95 мм |
| Допустима температура навколишнього середовища | -40...+60 °C |
| Електрична зносостійкість | 1 650 000 циклів |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Імпульсна витримувальна напруга Uimp | 6 кВ |
| Категорія застосування | AC-1, AC-3, AC-3e, AC-4 |
| Категорія перенапруги | 3 |
| Кількість та вид додаткових контактів | 1НВ+1НЗ |
| Кількість та вид контактів | 3 NO (ГЕРМЕТИЧНИЙ) |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла; відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Країна виробництва | Франція |
| Максимальна частота операцій | 3600 цикл/год на < 60 °C |
| Межі напруги кола керування | 0,8...1,25 Uc |
| Механічна зносостійкість | 30 мільйонів циклів |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА |
| Момент затягування | 1,7 Н·м |
| Монтажна опора | Пластина; рейка |
| Напруга ізоляції | 690 В |
| Напруга схеми керування | 24 В DC |
| Номінальна вмикаюча здатність | 300 А |
| Номінальна здатність відключення | 300 А |
| Номінальна робоча напруга Ue | ≤ 690 В AC, ≤ 300 В DC |
| Номінальний короткочасно витримуваний струм I cw | 240 А |
| Номінальний робочий струм | 18 А |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1; 50 А gG на <= 690 В координація тип 1 для коло подачі живлення; 35 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис полюсів | 3P |
| Опір ізоляції | > 10 МОм |
| Показники надійності | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Постійна часу | 40 мс |
| Потужність втягування котушки керування | 2,4 Вт |
| Потужність утримання котушки керування | 2,4 Вт |
| Рід струму кола керування | Постійний струм низьке споживання |
| Розсіювана потужність на полюс | 0,8 Вт |
| Середній імпеданс | 2,5 мОм |
| Сертифікація | BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 |
| Сумісність | M5 |
| Технологія котушки | вбуд. 2-направлений діод. обмежувач пік. навантажень |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1; тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Умовний тепловий струм у відкритому виконанні | 32 А |
| Час замикання і розмикання | 77 ±15 % мс закриття; 25 ±20 % мс відкриття |
| Час неперекриття контактів | 1,5 мс |
| Частота кола сигналізації | 25...400 Гц |
| Ширина | 45 мм |
| Вага | 0,49 кг |
