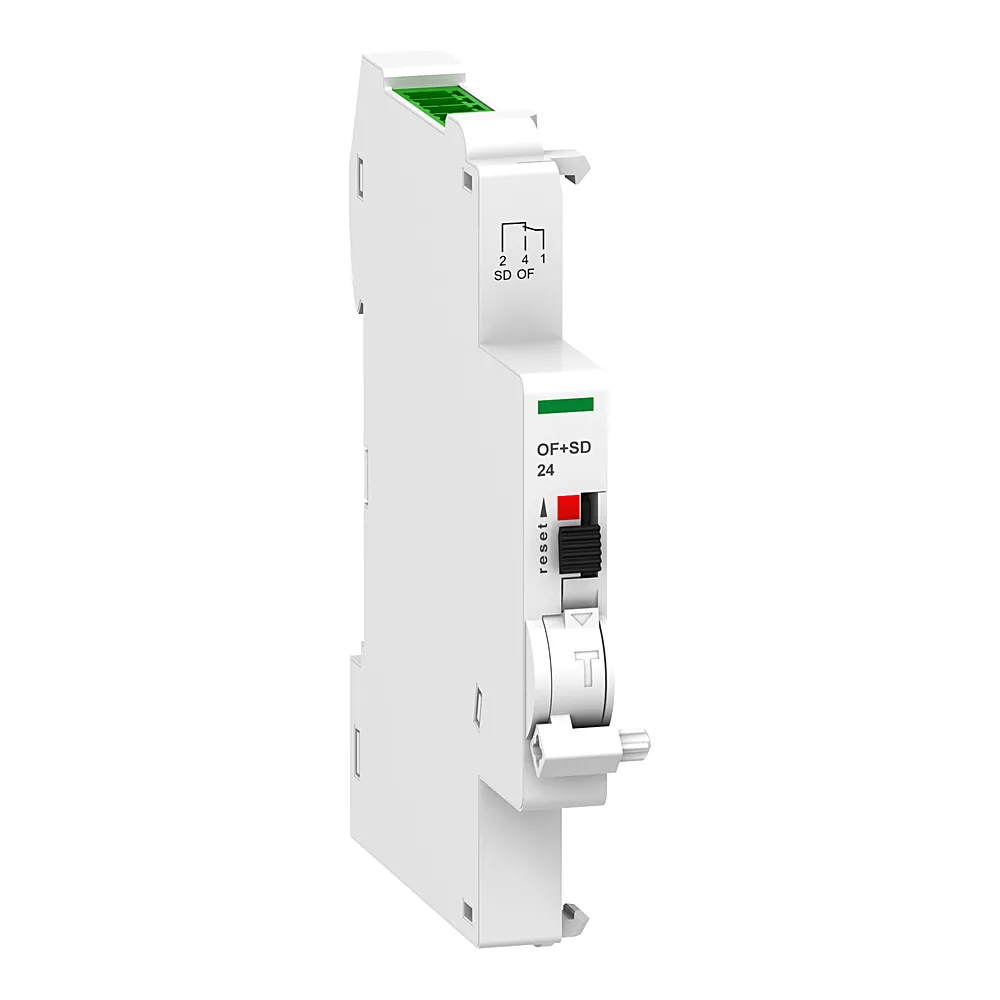

Допоміжний контакт Schneider Electric OF+SD 24 1NO+1NC 2-100 мА 24В DC A9N26899 призначений для сигналізації положення автоматичного вимикача та передачі аварійного сигналу. Він об'єднує в одному корпусі два контакти: OF (відключення/ввімкнення) та SD (аварійне спрацювання). Завдяки компактному розміру ви звільните місце в щиті для інших модулів.
Переваги
- Компактний розмір - займає всього 0,5 модуля (9 мм), що особливо важливо при щільному компонуванні щита.
- Два контакти в одному - один нормально відкритий (1NO) і один нормально закритий (1NC) дозволяють одночасно отримувати сигнал про стан автомата та про аварію.
- Низьковольтне керування - розрахований на постійний струм 24 В, струм від 2 до 100 мА, тому підходить для підключення до контролерів та систем автоматики.
- Широкий діапазон температур - працює від -25 до +70 °C, підходить для неопалюваних приміщень та зовнішніх щитів.
- Відповідність стандартам - сертифікований за IEC 60947-5-4 та IEC 60947-5-1, що гарантує сумісність із сучасним обладнанням.
Де застосовується
- У побутових щитках - для індикації стану ввідного автомата або ліній, що живлять відповідальне обладнання (бойлер, насос).
- На промислових об'єктах - для підключення до систем диспетчеризації або автоматичного відключення при аварії.
Технічні особливості
Допоміжний контакт монтується на DIN-рейку і займає 0,5 модуля (ширина 9 мм). Номінальна напруга ізоляції - 500 В, робоча напруга - 24 В DC. Струм комутації - від 2 до 100 мА. Тип контактів - 1NO+1NC. Сумісний із автоматичними вимикачами серії Schneider Electric Acti9: DPN, iDPN, DPN Vigi, ID 125A, C40, C60H-DC, C60PV-DC, C60NA-DC, C120, C120NA-DC, DT40, DT60, ID C40, IDc, ITG40, SW60-DC. Важливо: цей контакт призначений виключно для ланцюгів керування та сигналізації, не використовуйте його для комутації силових навантажень. Типова помилка - спроба під'єднати його до автомата іншої серії, що може призвести до некоректної роботи або пошкодження.
Комплектація
Один допоміжний контакт, інструкція з монтажу.
Чому в ЛІНА
Ми пропонуємо оригінальний продукт Schneider Electric з офіційною гарантією 18 місяців. Товар є на складі, відправляємо в день замовлення. Надаємо всі документи для юридичних осіб.
