| Код | 00205309 |
| Виробник | Schneider Electric |

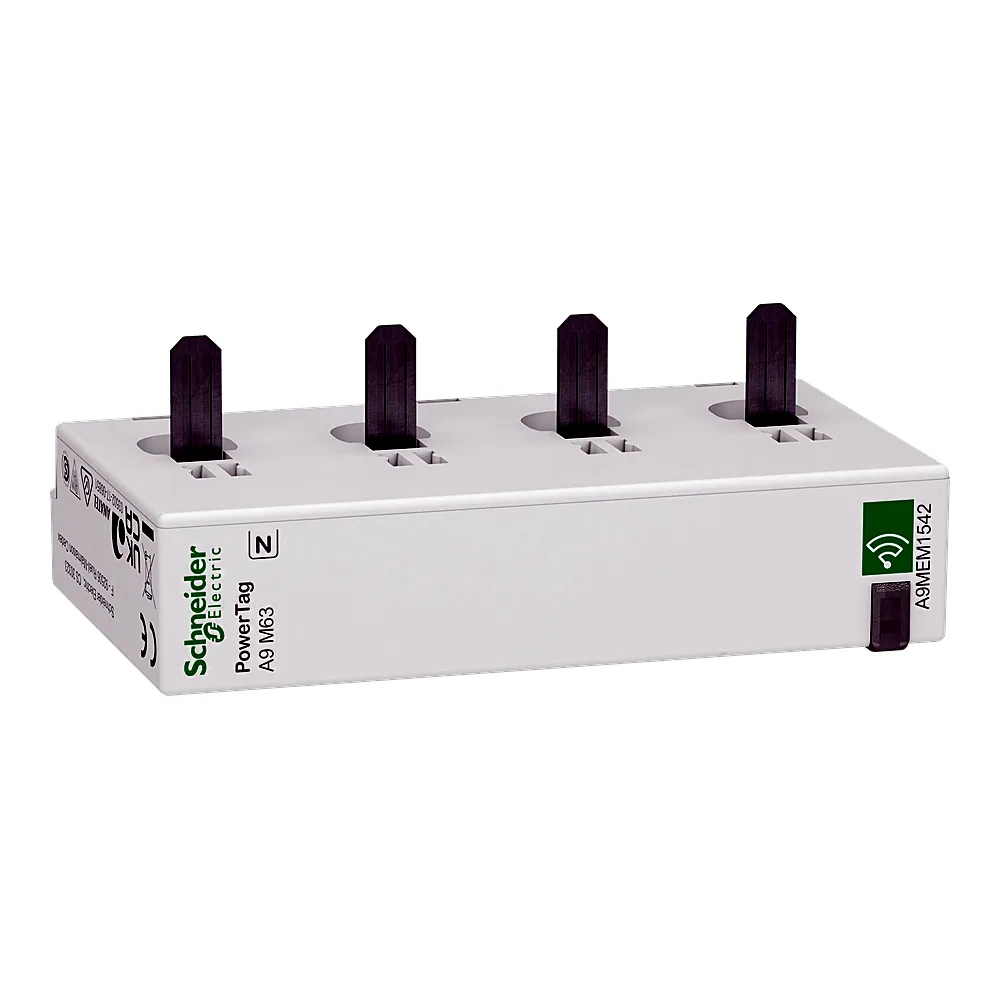

| Артикул виробника | A9MEM1542 |
| Серія | Acti9 |
| Базовий струм | 10 А |
| Вимірювані величини | Напруга; коефіцієнт потужності; активна потужність; активна енергія; струм |
| Висота | 16,5 мм |
| Висота над рівнем моря | 2000 м |
| Вібростійкість | 3M4 |
| Глибина | 43 мм |
| Діапазон робочих температур | -25...+60 °C |
| Електромагнітна сумісність | Промислова електромагнітна обстановкавідповідно до МЕК 61326-1; випромінювані електромагнітні перешкодивідповідно до ETSI EN 301 489-17; електромагнітне випромінюваннявідповідно до МЕК 62311 |
| Категорія вимірювань | категорія III відповідно до МЕК 61010-2-030 |
| Категорія перенапруги | 3 |
| Клас точності | клас 1 струм відповідно доМЕК 61557-12; клас 0,5 напруга відповідно доМЕК 61557-12; клас 1 активна потужність відповідно доМЕК 61557-12; клас 1 активна енергія відповідно доМЕК 61557-12; клас 1 коефіцієнт потужності відповідно доМЕК 61557-12 |
| Колір | Білий (RAL 9003) |
| Країна виробництва | Німеччина |
| Максимальний струм | 63 A |
| Місце встановлення | Нижній |
| Монтажна опора | На автоматичному вимикачі |
| Номінальна робоча напруга Ue | 220...240 В змінний струм, +/- 20 %, між фазою та нейтраллю; 380...415 В змінний струм, +/- 20 %, між фазами |
| Опис полюсів | 3P + N |
| Переріз проводів, що підключаються | 1 жорсткий кабель 1,5...16 мм²; 2 багатожильний кабель 1,5...2,5 мм²; 2 жорсткий кабель 1,5...2,5 мм²; 1 багатожильний кабель 1,5...16 мм² |
| Потужність випромінювання | 10 мВт |
| Пусковий струм | 40 мА |
| Реєстровані події | Втрата напруги з виміром струмів при зникненні напруги |
| Сегмент ринку | Будинки: Моніторинг критичної напруги; Будинки: Розподіл витрат; Будинки: Сигналізація навантаження |
| Середовище передачі даних | радіочастота 2,4...2,4835 ГГц відповідно до IEEE 802,15,4 |
| Сертифікація | CE |
| Споживана потужність | 2 В·А |
| Спосіб кріплення | Гвинтами (затискачі) |
| Стійкість до впливів середовища | Пилостійкий клас 3S3 відповідно до МЕК 60721-3-3; сольовий туман клас 3C2 відповідно до МЕК 60721-3-3; використання у приміщенні |
| Струм насичення | 130 А |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 |
| Ступінь захисту IK | IK05 |
| Сумісність | PowerTag A9 M63 |
| Сумісність концентратора | Acti9 Smartlink SI B; Acti9 Smartlink SI D; Acti9 PowerTag Link C; Acti9 PowerTag Link; Acti9 PowerTag Link HD; модуль Wiser IP; Універсальний сервер панелей EcoStruxure Panel Server; EcoStruxure Panel Server Advanced; PrismaSet Active |
| Температура зберігання | -40...+85 °C |
| Тип електричного з'єднання | Роз'єм Клема |
| Типорозмір | Моноз'єднання |
| Частота | 50 Гц; 60 Гц |
| Ширина | 72 мм |
| Вага | 35 г |
| Відносна вологість | 0...95 % при 45 °C |
