| Код | 00248004 |
| Виробник | Schneider Electric |

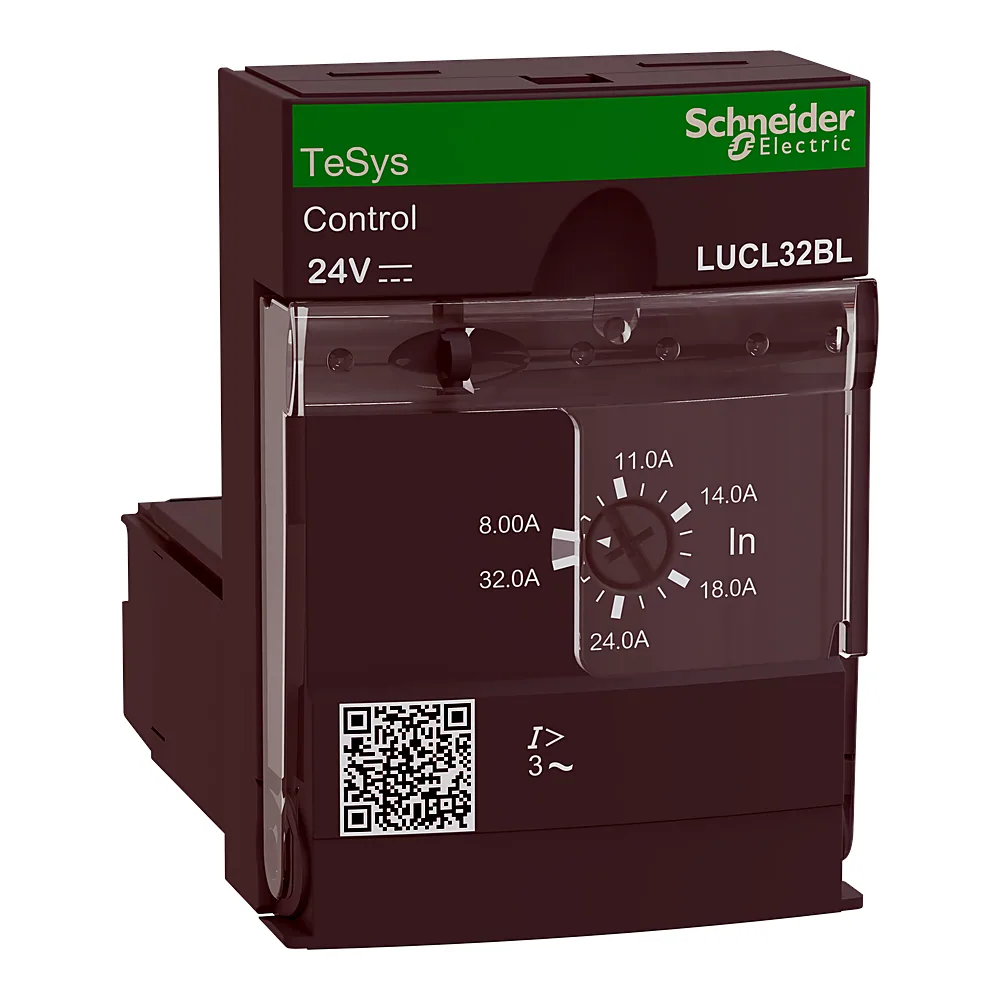

| Артикул виробника | LUCL32BL |
| Серія | TESYS T |
| Безпечне розділення кіл | 400 В SELV між керуючими та допоміжними ланцюгами відповідно до МЕК 60947-1; 400 В SELV між керуючим/допоміжним і головним ланцюгом відповідно до МЕК 60947-1 |
| Випробування розжареним дротом | 960 °C деталі, що підтримують компоненти під напругою відповідно до МЕК 60695-2-12; 650 °C відповідно до МЕК 60695-2-12 |
| Висота | 66 мм |
| Вібростійкість | 2 gn, 5...300 Гц, електроопори відкриті; 4 gn, 5...300 Гц, електроопори закриті |
| Втрати потужності | 3 Вт для ланцюг управління з LUB32; 3 Вт для ланцюг управління з LUB38 |
| Глибина | 60 мм |
| Діапазон робочих температур | -25...+70 °C |
| Доступна функція | Захист від короткого замикання; ручне скидання |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Імпульсна витримувальна напруга Uimp | 6 кВ |
| Категорія застосування | AC-41, AC-43, AC-44 |
| Країна виробництва | Франція |
| Макс. висота встановлення | 2000 м |
| Межі напруги кола керування | 20...27 В для Постійний струм ланцюг 24 В в дії; 14,5 В для Постійний струм ланцюг 24 В відсів |
| Межі регулювання теплового захисту | 8...32 А |
| Напруга ізоляції | 690 В |
| Напруга схеми керування | 24 В DC |
| Номінальна робоча напруга Ue | 690 В AC |
| Поріг спрацювання теплового захисту | 14,2 x Ir +/- 20 % |
| Потужність двигуна (AC-3) | 15 кВт |
| Сертифікація | ATEX; CE; EAC |
| Спосіб кріплення | Зярядка (передня панель) |
| Стійкість до електромагнітного поля | 10 В/м 3 відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ рівень 3 через відкрите повітря відповідно до МЕК 61000-4-2; 8 кВ рівень 4 при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 1 кВ послідовний режим відповідно до МЕК 60947-6-2; 2 кВ Загальний режим відповідно до МЕК 60947-6-2 |
| Стійкість до кондуктивних завад | 10 В відповідно до МЕК 61000-4-6 |
| Стійкість до коротких перерв живлення | 3 мс |
| Стійкість до провалів напруги | 70 % / 500 мс відповідно до МЕК 61000-4-11 |
| Стійкість до швидких перехідних процесів | 2 кВ серія 3 послідовна лінія відповідно до МЕК 61000-4-4; 4 кВ серія 4 всі схеми з'єднання, крім послідовного відповідно до МЕК 61000-4-4 |
| Струм споживання | 220 мА на 24 В Постійний струм I maximum while closing з LUB32; 220 мА на 24 В Постійний струм I maximum while closing з LUB38; 80 мА на 24 В Постійний струм Ізольований I rms з LUB32; 80 мА на 24 В Постійний струм Ізольований I rms з LUB38 |
| Ступінь захисту | IP20 (передня панель і провідні клеми), IP20 (інші грані), IP40 (передня панель ззовні зони підключення) |
| Сумісність | LUCL |
| Температура зберігання | -40...+85 °C |
| Тип навантаження | 3-фазний двигун - охолодження: з самоохолодженням |
| Ударостійкість | 10 gn електроопори відкриті; 15 gn електроопори закриті |
| Час замикання і розмикання | 35 мс відкриття з LUB32 для ланцюг управління; 35 мс відкриття з LUB38 для ланцюг управління; 70 мс закриття з LUB32 для ланцюг управління; 70 мс закриття з LUB38 для ланцюг управління |
| Частота | 40...60 Гц |
| Ширина | 45 мм |
| Вага | 0,135 кг |
