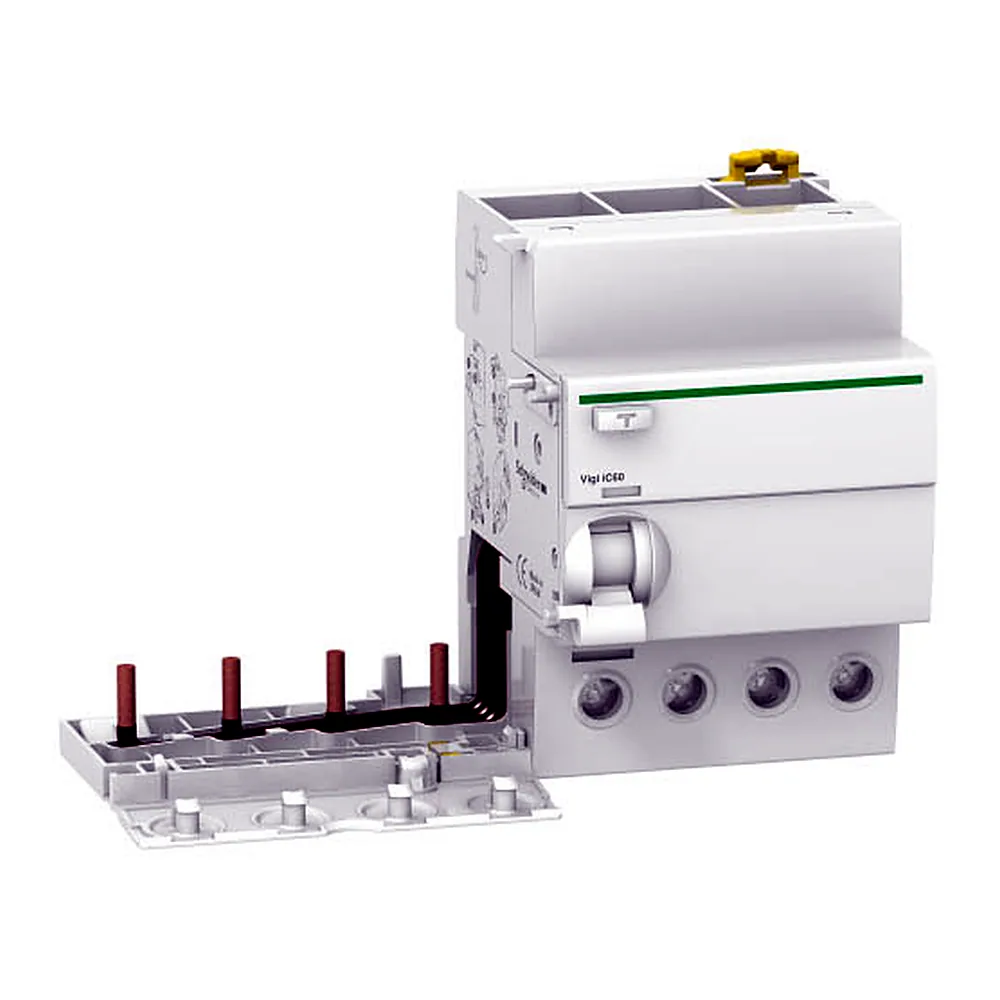

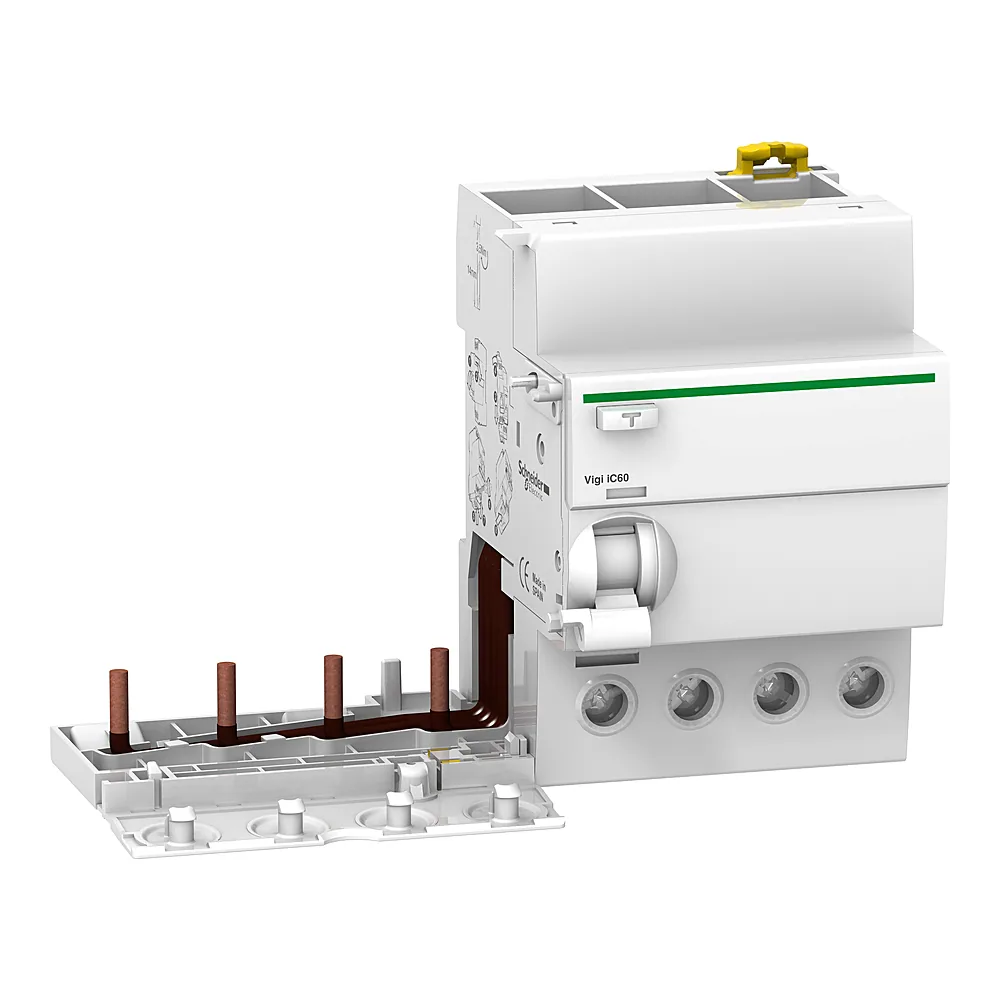

Диференційний блок VIGI iC60 4P 63 А 300 мА A S Schneider Electric A9V25463

Name: Диференційний блок VIGI iC60 4P 63 А 300 мА A S Schneider Electric A9V25463
Brand: Schneider Electric
SKU: 00128292
Price: 15794.69 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

15 794⁶⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 128292
Виробник: Schneider Electric
Артикул: A9V25463
Тип виробу: Диференційний блок
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 4P
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Номінальний струм: 63 А
4 А(2)
6 А(24)
10 А(35)
16 А(40)
20 А(27)
25 А(41)
32 А(28)
40 А(22)
63 А(13)
80 А
100 А
125 А(3)
Тип струму: AC
Ступінь захисту: IP20, IP40 (модульний щит)
Номінальний струм витоку I Δn: 300 мА
10 мА(7)
30 мА(186)
100 мА(9)
300 мА(35)
Сумісність: Vigi iC60
Тип за струмом витоку: Тип А
Тип А(104)
A-SI(27)
AC(96)

Усі характеристики

Код	00128292
Виробник	Schneider Electric
Артикул виробника	A9V25463
Серія	Acti9
Висота	91 мм
Глибина	73,5 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	14 мм
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 3000 A відповідно до МЕК 61009-1
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість модулів Ш = 9 мм	7
Кількість полюсів	4P
Країна виробництва	Франція
Місце в системі	Вихідний
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна робоча напруга Ue	230...415 В AC
Номінальний струм	63 А
Номінальний струм витоку I Δn	300 мА
Підключення до автоматичного вимикача	Гвинтове
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61009-1; IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	Vigi iC60
Сумісність гребінчастих шин і розподільчих	Нижній: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Тип за струмом витоку	Тип А
Тип затискачів	Тунельний
Тип монтажу	DIN-рейка
Тип струму	AC
Час витримки захисту від витоку струму на з	Селективний
Частота	50/60 Гц
Ширина	135 мм
Вага	0,245 кг

Опис

Диференційний блок VIGI iC60 4P 63A 300мА A S (A9V25463) від Schneider Electric - це додатковий модуль диференційного захисту для серії Acti9. Він призначений для встановлення в щити розподілу та забезпечує захист людини від ураження струмом при витоках на землю. Головна вигода - компактне рішення в 7 модулях, яке не потребує окремого диференційного автомата.

Переваги

Тип A - реагує на пульсуючий постійний струм витоку, що важливо для сучасної техніки з імпульсними блоками живлення.
Номінал 25 А - підходить для кіл з робочим струмом до 25 А, а 300 мА - для протипожежного захисту або захисту потужних споживачів.
4 полюси - для трифазних мереж 400 В, захищає всі три фази та нейтраль.
Широкий діапазон температур - від +5 до +60 °C дозволяє експлуатацію в неопалюваних приміщеннях.
Сумісність з iC60 - блок монтується безпосередньо на автоматичний вимикач iC60, утворюючи єдиний диференційний автомат.

Де застосовується

Квартирні та будинкові щити для захисту групових ліній з трифазним навантаженням (електроплити, бойлери, кондиціонери).
Промислові розподільчі шафи для захисту обладнання та персоналу на виробництві.

Технічні особливості

Блок виконаний у корпусі ступеня захисту IP20. Монтується на DIN-рейку, займає 7 модулів. Підключення можливе однодротяним провідником перерізом від 1 до 25 мм² або гнучким від 1 до 16 мм². Номінальна робоча напруга - 400-415 В, напруга ізоляції - 500 В, імпульсна стійкість - 6 кВ. Характеристика спрацьовування A забезпечує виявлення змінного та пульсуючого постійного струму витоку. Час затримки відсутній (миттєве відключення). Ступінь забруднення за стандартом - 3, що дозволяє використання в звичайних промислових умовах. Важливо: при монтажі слід враховувати, що блок не має захисту від помилкового спрацьовування та регулювання струму витоку - параметри фіксовані. Клеми розраховані на провід до 25 мм² однодротяний або 16 мм² гнучкий - не використовуйте переріз менший, ніж потрібно за струмом навантаження.
