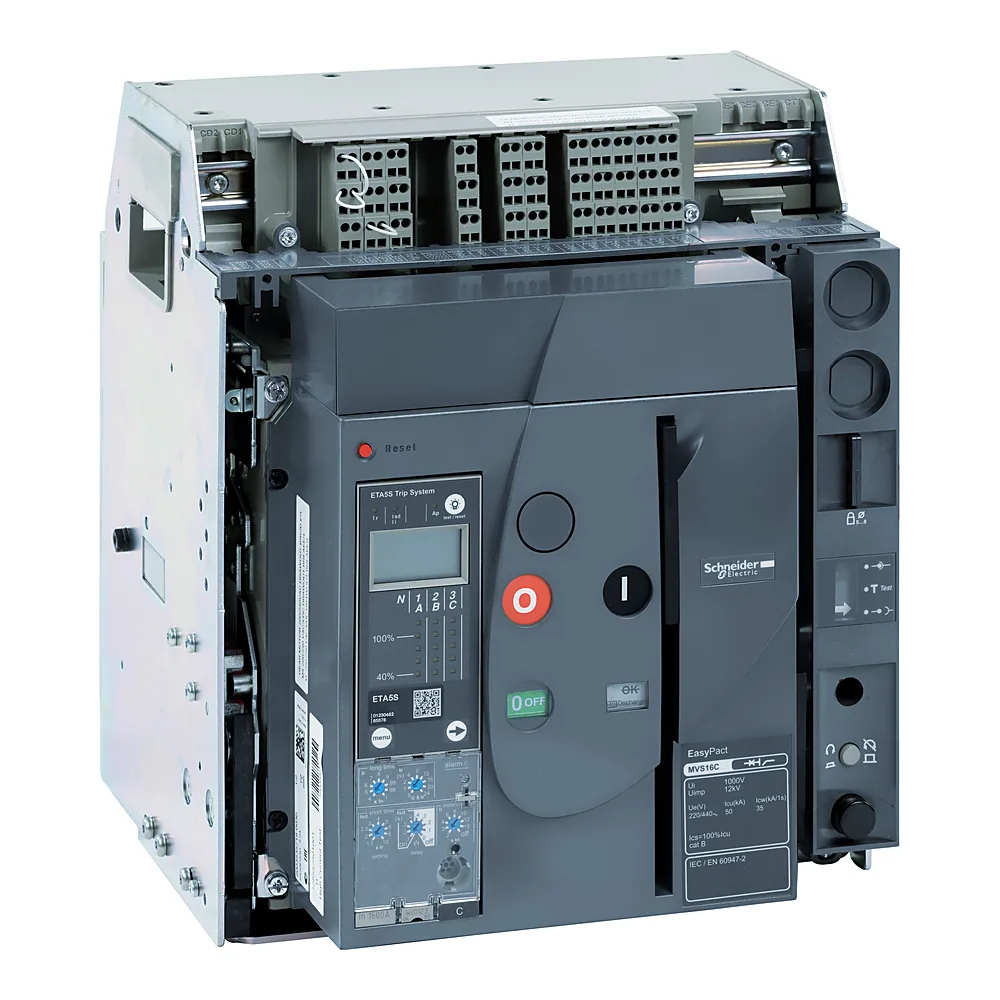

| Код | 00251855 |
| Виробник | Schneider Electric |
| Артикул виробника | MVS10C3MW6L |
| Серія | EASYPACT MVS |
| Висота | 322 мм |
| Відповідність вимогам по ізоляції | Так |
| Глибина | 277 мм |
| Діапазон регулювання затримки при замиканні на землю tg | 100...400 мс |
| Діапазон регулювання короткої витримки tsd | 100...400 мс |
| Діапазон робочих температур | -5...+70 °C |
| Діапазон уставок захисту від замикання на землю Ig | 0,2...1 x In |
| Електрична зносостійкість | 5000 циклів |
| Імпульсна витримувальна напруга Uimp | 12 кВ |
| Індикатор положення контакту | Так |
| Індикація несправності | Замикання на землю; внутрішня несправність; перевантаження; коротке замикання |
| Категорія застосування | B |
| Код відключаючої здатності | C |
| Країна виробництва | Німеччина |
| Крок | 70 мм без розкидача |
| Логічна селективність ZSI | з |
| Максимальний час відключення | 35 мс |
| Максимальний час спрацювання на замикання | 70 мс |
| Механічна зносостійкість | 20000 циклів (з технічним обслуговуванням) відповідно до МЕК 60947-2; 10000 циклів (без технічного обслуговування) відповідно до МЕК 60947-2 |
| Місце підключення | Задня частина |
| Модель розчеплювача | ET6G |
| Монтажна опора | Рейка; опорна плита |
| Напруга ізоляції | 1000 В |
| Номінал розчіплювача | 1000 А |
| Номінал ТТ автоматичного вимикача | 1000 А |
| Номінальна відключаюча здатність при короткому замиканні | 50 кА |
| Номінальна вмикаюча здатність Icm | 75 кА (Icm) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Номінальна робоча здатність відключення | 50 кА |
| Номінальна робоча напруга Ue | 440 В AC |
| Номінальний короткочасно витримуваний струм I cw | 35 кА (1 с) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА (3 с) на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Номінальний струм | 1000 А |
| Опис захищених полюсів | 3P 3d |
| Опис полюсів | 3P |
| Регулювання короткої витримки часу | регульований 5 налаштувань |
| Регулювання миттєвого захисту | регульоване 9 налаштувань |
| Регулювання уставки захисту від замикання на землю | регульований 9 налаштувань |
| Регулювання часу затримки при замиканні на землю | 5 рег. налаштувань |
| Розташування підключення | Вертикальний; горизонтальний |
| Сертифікація | IEC 60947-2 |
| Спосіб кріплення | Висувний |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP30 |
| Сумісність | MVS08N |
| Температура зберігання | -40...+85 °C без блоку управління; -25...+85 °C з блоком управління |
| Технологія розчіплювача | Електронний |
| Тип захисту | Захист від перевантаження (тривалий час); замикання на землю; миттєвий захист від короткого замикання; захист від короткого замикання |
| Тип керування | З ручним керуванням |
| Тип струму | AC |
| Уставка захисту від короткого замикання | регульований 9 налаштувань |
| Уставка захисту з тривалою затримкою | 0,4...1 x In |
| Уставка миттєвого спрацювання | вимкнути; 2...15 x In |
| Уставка струму захисту з короткою витримкою Isd | 1,5...10 x Ir |
| Уставка струму Ir | регульоване 9 налаштувань |
| Уставка тривалої витримки часу | регульоване 9 налаштувань |
| Уставка часу захисту від перевантаження tr | 0,5...24 с на 6 x Ir |
| Функції захисту розчеплювача | LSIG |
| Частота | 50/60 Гц |
| Ширина | 288 мм |
| Вага | 30 кг |
