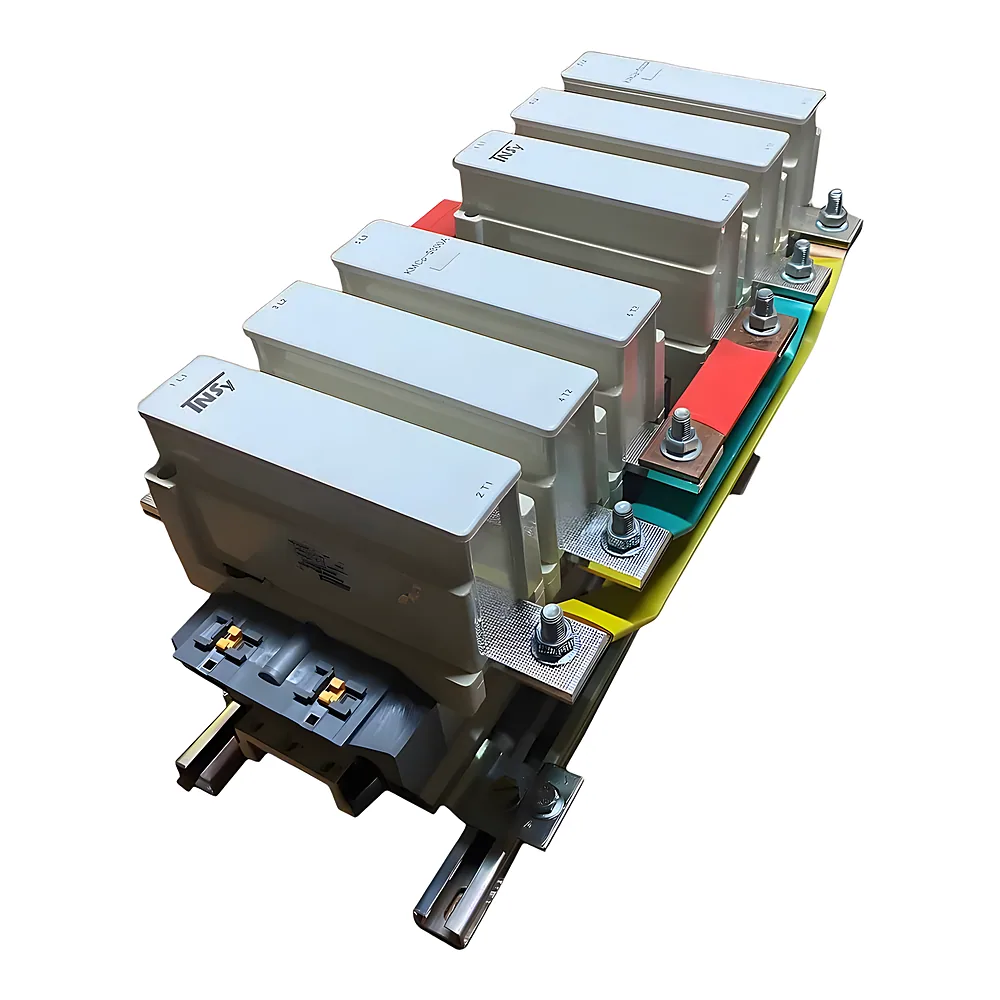

Контактор КМСр-5630 реверс А 230 В/АС3 TECHNO SYSTEM TNSy5504541

Name: Контактор КМСр-5630 реверс А 230 В/АС3 TECHNO SYSTEM TNSy5504541
Brand: TECHNO SYSTEM
SKU: 00229534
Price: 57662.9 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

57 662⁹⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229534
Виробник: TECHNO SYSTEM
Артикул: TNSy5504541
Тип виробу: Контактор
Номінальний робочий струм: 630 А
630 А
800 А
Ступінь захисту: IP00
Електрична зносостійкість: 400 000 циклів
400 000 циклів(2)
500 000 циклів
600 000 циклів
700 000 циклів
Механічна зносостійкість: 800000 циклів
800000 циклів(3)
1000000 циклів(2)

Усі характеристики

Код	00229534
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504541
Діаметр гвинта	12 мм
Електрична зносостійкість	400 000 циклів
Максимальний струм запобіжника gG	1000 А
Механічна зносостійкість	800000 циклів
Модель або виконання	КМСр-5630
Момент затягування	58 Н•м
Номін потужність при AC-3 230 В	200 кВт
Номін потужність при AC-3 660 В	450 кВт
Номін раб напруга змінного струму Ue	230; 400; 660 В
Номінальна напруга ізоляції	660 В
Номінальна напруга котушки керування	230; 400; 660 В
Номінальна потужність при AC-3, 400 В	335 кВт
Номінальне імпульсне напруження	8 кВ
Номінальний короткочасно витримуваний струм I cw	5040 А
Номінальний робочий струм	630 А
Повторно-короткочасний режим	120 циклів оперування за годину
Потужність втягування котушки керування	1650 ВА
Потужність утримання котушки керування	22 ВА
Розмір подвійної шини (кожна)	60×5 мм
Розсіювана потужність на полюс	120 Вт
Ступінь захисту	IP00
Тип	Реверсивний
Умовний тепловий струм у відкритому виконанні	850 А
Час спрацьовування при замиканні	40-80 мс
Час спрацьовування при розмиканні	100-200 мс

Опис

Контактор КМСр-5630 реверс А 230 В/АС3 TECHNO SYSTEM TNSy5504541 - це реверсивний силовий апарат на номінальний робочий струм 630 А. Він розрахований на потужні двигуни, у яких потрібно міняти напрямок обертання. Така модель підійде, коли звичайний контактор уже не тягне за струмом.

Переваги

Запас за потужністю - у категорії AC-3 контактор комутує 200 кВт при 230 В, 335 кВт при 400 В і 450 кВт при 660 В.
Ресурс - електрична зносостійкість 400 000 циклів, механічна 800 000 циклів. Для приводу, який перемикають щодня, цього вистачає на роки.
Реверс в одному корпусі - виконання реверсивне, тож напрямок обертання змінюється без окремої збірки з двох апаратів.
Стійкість до перевантажень - короткочасно витримуваний струм Icw становить 5040 А, а запобіжник gG допускається до 1000 А.

Де застосовується

Реверсивні приводи на майстернях і в приватних виробничих приміщеннях, де стоять потужні двигуни.
Шафи керування на промислових лініях, конвеєрах і підйомному обладнанні.

Технічні особливості

Номінальна робоча напруга Ue: 230, 400 і 660 В, напруга ізоляції 660 В, імпульсна напруга 8 кВ. Умовний тепловий струм у відкритому виконанні - 850 А. Ступінь захисту IP00, тобто корпус без захисної оболонки, і про захист від дотику та пилу варто подбати на рівні шафи.

Силові клеми розраховані на подвійну шину 60×5 мм (кожна) і гвинт діаметром 12 мм. Момент затягування - 58 Н·м, і краще брати динамометричний ключ, бо на таких струмах слабкий контакт нагрівається першим. Розсіювана потужність становить 120 Вт на полюс, це треба враховувати при розрахунку вентиляції шафи.

Котушка керування на 230, 400 або 660 В. Потужність втягування 1650 ВА, утримання лише 22 ВА. Типова помилка - підбирати джерело живлення котушки за струмом утримання: у момент включення навантаження в десятки разів більше, і слабке джерело просто не втягне контактор. Час спрацьовування при замиканні 40-80 мс, при розмиканні 100-200 мс. Повторно-короткочасний режим допускає 120 циклів оперування за годину.
