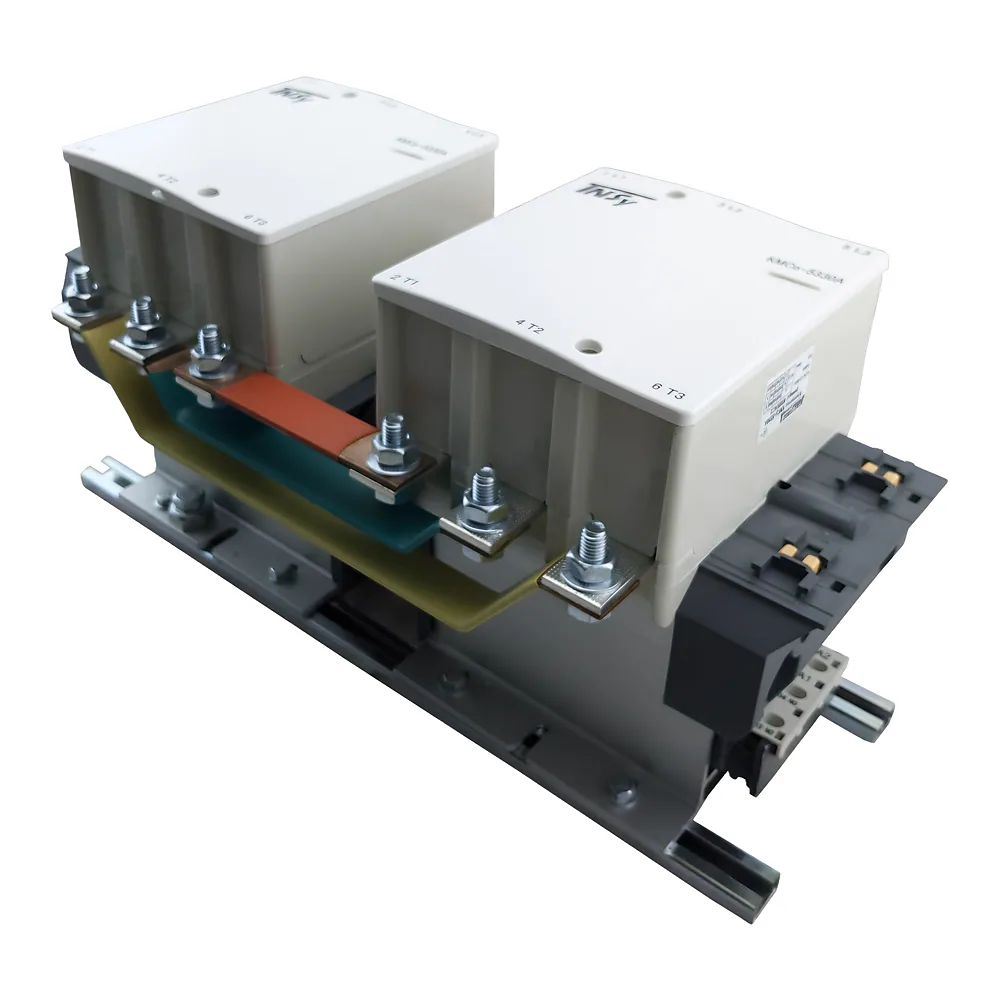

Контактор КМСр-5330 реверс А 400 В/АС3 TECHNO SYSTEM TNSy5504536

Name: Контактор КМСр-5330 реверс А 400 В/АС3 TECHNO SYSTEM TNSy5504536
Brand: TECHNO SYSTEM
SKU: 00229530
Price: 28176.12 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

28 176¹² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229530
Виробник: TECHNO SYSTEM
Артикул: TNSy5504536
Тип виробу: Контактор
Номінальний робочий струм: 330 А
265 А
330 А
500 А
630 А
800 А
Ступінь захисту: IP00
Електрична зносостійкість: 600 000 циклів
400 000 циклів(2)
500 000 циклів
600 000 циклів
700 000 циклів
Механічна зносостійкість: 1000000 циклів
800000 циклів(3)
1000000 циклів(2)

Усі характеристики

Код	00229530
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504536
Діаметр гвинта	10 мм
Електрична зносостійкість	600 000 циклів
Максимальний струм запобіжника gG	500 А
Механічна зносостійкість	1000000 циклів
Момент затягування	35 Н•м
Номін потужність при AC-3 230 В	100 кВт
Номін потужність при AC-3 660 В	220 кВт
Номін раб напруга змінного струму Ue	230; 400; 660 В
Номінальна напруга ізоляції	660 В
Номінальна напруга котушки керування	400 В
Номінальна потужність при AC-3, 400 В	160 кВт
Номінальне імпульсне напруження	8 кВ
Номінальний короткочасно витримуваний струм I cw	2640 А
Номінальний робочий струм	330 А
Переріз проводів, що підключаються	240 мм²
Повторно-короткочасний режим	120 циклів оперування за годину
Потужність втягування котушки керування	650 ВА
Потужність утримання котушки керування	10 ВА
Розмір подвійної шини (кожна)	30×5 мм
Розсіювана потужність на полюс	31 Вт
Ступінь захисту	IP00
Тип	Контактор реверсивний
Умовний тепловий струм у відкритому виконанні	360 А
Час спрацьовування при замиканні	40-65 мс
Час спрацьовування при розмиканні	100-170 мс

Опис

Контактор КМСр-5330 реверс А 400 В/АС3 TECHNO SYSTEM TNSy5504536 - реверсивний силовий апарат на робочий струм 330 А для двигунів, яким потрібно крутитися в обидва боки. У категорії AC-3 при 400 В він тягне навантаження до 160 кВт. Котушка керування розрахована на 400 В.

Переваги

Реверс одним апаратом - тип виконання реверсивний, тож напрямок обертання двигуна змінюється без збирання пари окремих контакторів.
160 кВт при 400 В - потужність за AC-3. При 230 В це 100 кВт, при 660 В - 220 кВт.
Запас за струмом - номінальний робочий струм 330 А, умовний тепловий струм у відкритому виконанні 360 А.
Ресурс у числах - електрична зносостійкість 600 000 циклів, механічна 1 000 000 циклів.
Короткі перевантаження - номінальний короткочасно витримуваний струм Icw становить 2640 А.

Де застосовується

Реверсивні приводи лебідок, підйомників і конвеєрів.
Керування потужними трифазними двигунами в шафах автоматики на виробництві, де напруга живлення 230, 400 або 660 В.

Технічні особливості

Номінальна робоча напруга змінного струму Ue: 230, 400 і 660 В, напруга ізоляції 660 В, імпульсна витримка 8 кВ. Запобіжник gG на захист - до 500 А. Підключення шинне: подвійна шина 30×5 мм кожна, переріз проводів до 240 мм², гвинт 10 мм із моментом затягування 35 Н•м. Ступінь захисту IP00, тобто клеми відкриті, і апарат потрібно ставити в закриту шафу. Режим повторно-короткочасний - до 120 циклів за годину, втрати на полюс 31 Вт, це враховуйте при тепловому розрахунку шафи.

Типова помилка - дивитися лише на потужність утримання котушки 10 ВА. Під час втягування вона бере 650 ВА, і джерело керування обирають саме за цією цифрою. Час спрацьовування: замикання 40-65 мс, розмикання 100-170 мс.
