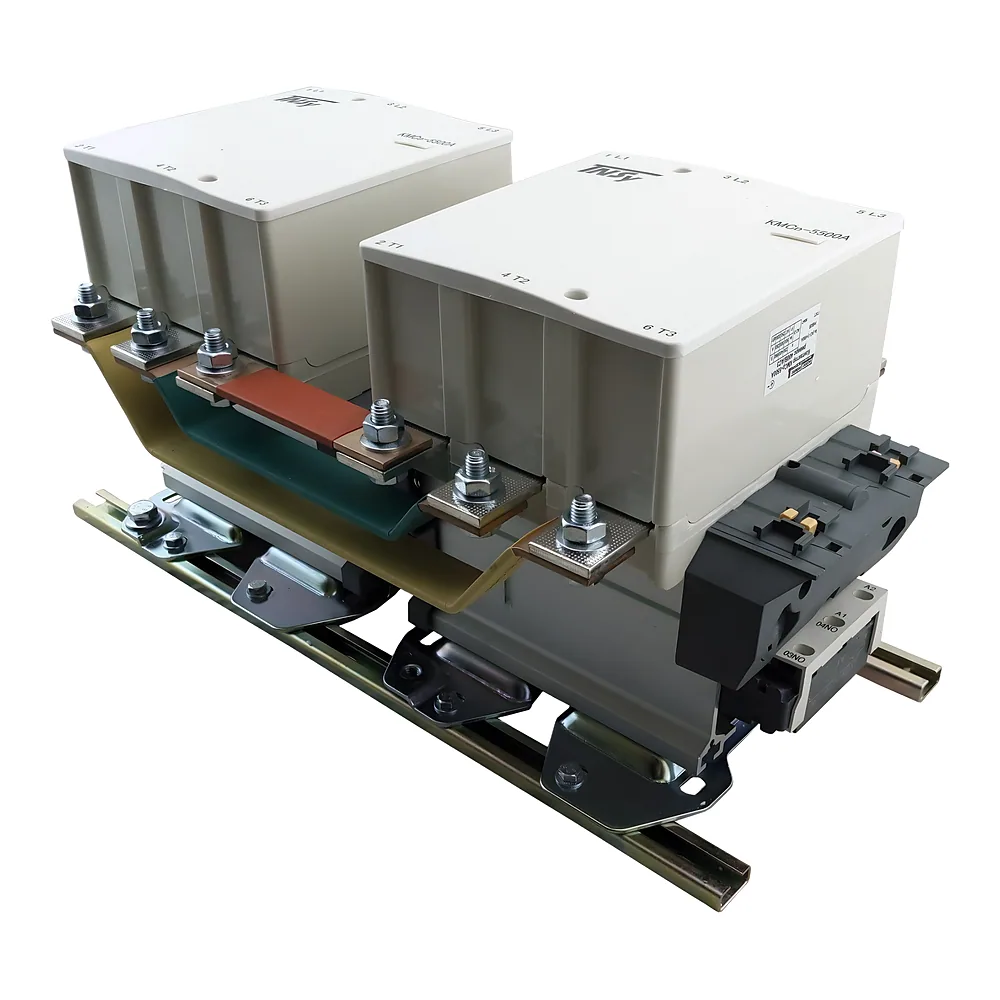

Контактор КМСр-5500 реверс А 400 В/АС3 TECHNO SYSTEM TNSy5504540

Name: Контактор КМСр-5500 реверс А 400 В/АС3 TECHNO SYSTEM TNSy5504540
Brand: TECHNO SYSTEM
SKU: 00229533
Price: 41244.52 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

41 244⁵² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229533
Виробник: TECHNO SYSTEM
Артикул: TNSy5504540
Тип виробу: Контактор
Номінальний робочий струм: 500 А
265 А
330 А
500 А
630 А
800 А
Ступінь захисту: IP00
Електрична зносостійкість: 500 000 циклів
400 000 циклів(2)
500 000 циклів
600 000 циклів
700 000 циклів
Механічна зносостійкість: 800000 циклів
800000 циклів(3)
1000000 циклів(2)

Усі характеристики

Код	00229533
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504540
Діаметр гвинта	10 мм
Електрична зносостійкість	500 000 циклів
Максимальний струм запобіжника gG	800 А
Механічна зносостійкість	800000 циклів
Момент затягування	35 Н•м
Номін потужність при AC-3 230 В	147 кВт
Номін потужність при AC-3 660 В	335 кВт
Номін раб напруга змінного струму Ue	230; 400; 660 В
Номінальна напруга ізоляції	660 В
Номінальна напруга котушки керування	230; 400; 660 В
Номінальна потужність при AC-3, 400 В	250 кВт
Номінальне імпульсне напруження	8 кВ
Номінальний короткочасно витримуваний струм I cw	4000 А
Номінальний робочий струм	500 А
Переріз проводів, що підключаються	2×240 мм²
Повторно-короткочасний режим	120 циклів оперування за годину
Потужність втягування котушки керування	1100 ВА
Потужність утримання котушки керування	18 ВА
Розмір подвійної шини (кожна)	40×5 мм
Розсіювана потужність на полюс	45 Вт
Ступінь захисту	IP00
Тип	Реверсивний
Умовний тепловий струм у відкритому виконанні	580 А
Час спрацьовування при замиканні	40-75 мс
Час спрацьовування при розмиканні	100-170 мс

Опис

Контактор КМСр-5500 реверс А 400 В/АС3 TECHNO SYSTEM TNSy5504540 призначений для реверсивного керування потужними трифазними двигунами. Номінальний робочий струм апарата 500 А, а на 400 В він працює з навантаженням AC-3 до 250 кВт. Це силовий реверсивний апарат для випадків, коли типових контакторів на 100-200 А вже замало.

Переваги

Потужність за категорією AC-3 - 147 кВт на 230 В, 250 кВт на 400 В і 335 кВт на 660 В, тож один контактор закриває три рівні напруги.
Ресурс - механічна зносостійкість 800 000 циклів, електрична 500 000 циклів.
Короткі перевантаження - номінальний короткочасно витримуваний струм Icw становить 4000 А.
Часті перемикання - повторно-короткочасний режим до 120 циклів оперування за годину.
Котушка під вашу схему - керування на 230, 400 або 660 В.

Де застосовується

Шафа керування потужним приводом, де двигун має обертатися в обидва боки.
Заміна контактора на об'єкті, де струм двигуна вже підійшов до 500 А.

Технічні особливості

Ступінь захисту IP00: корпусного захисту немає, тому апарат монтують усередині щита з потрібним ступенем захисту. Підключення виконується до подвійної шини 40×5 мм (кожна), переріз проводів що підключаються - 2×240 мм², діаметр гвинта 10 мм, момент затягування 35 Н•м. Недотягнуте з'єднання на 500 А починає гріти контакт, а на полюсі й так розсіюється 45 Вт, тому момент краще контролювати динамометричним ключем.

Умовний тепловий струм у відкритому виконанні - 580 А, максимальний струм запобіжника gG - 800 А. Номінальна напруга ізоляції 660 В, імпульсне напруження 8 кВ. Час замикання 40-75 мс, час розмикання 100-170 мс. Типова помилка в реверсі - не врахувати цей час розмикання при виборі паузи між напрямками. Потужність втягування котушки 1100 ВА, утримання 18 ВА, і блок живлення керування варто вибирати саме за пусковим значенням.
