Name: Кнопка з підсвічуванням синя 1NO+1NC AC 24 В Schneider Electric XB4BW36B5
Brand: Schneider Electric
SKU: 00124463
Price: 1102.61 UAH
Availability: PreOrder

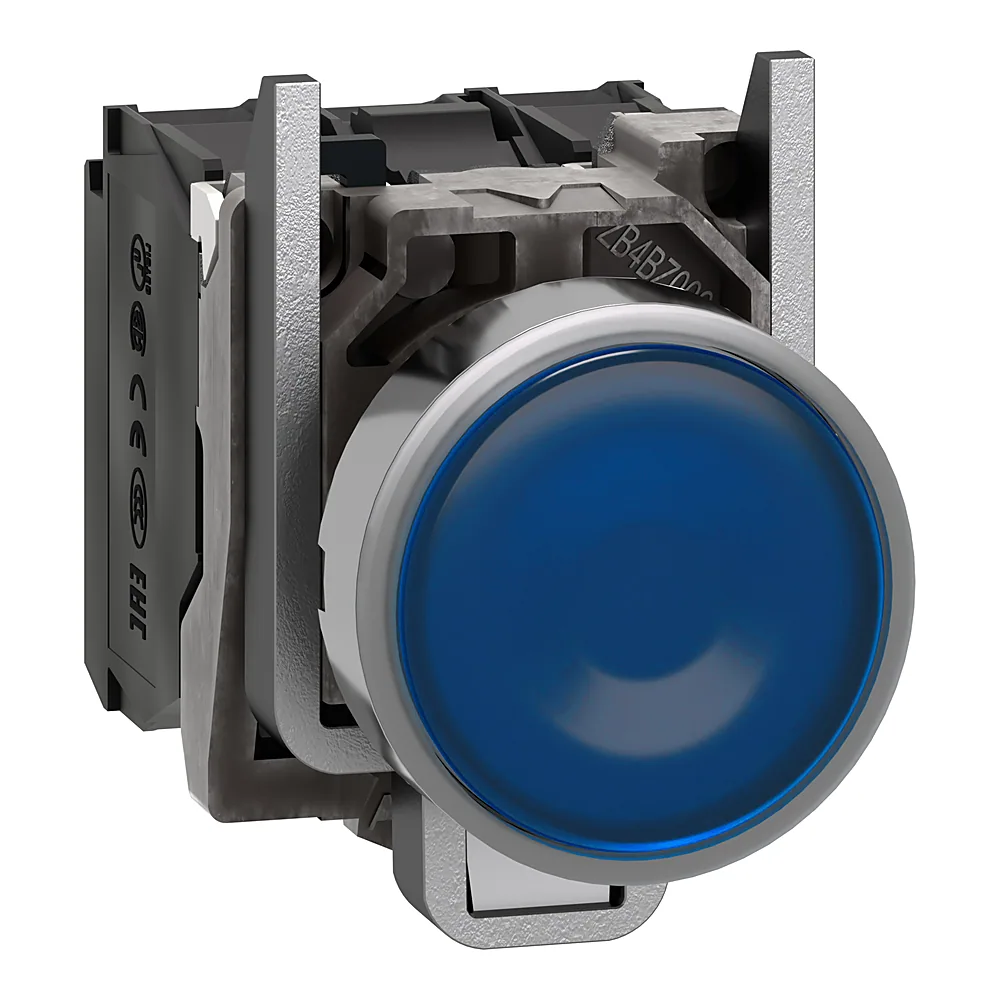

Кнопка з підсвічуванням синя 1NO+1NC AC 24 В Schneider Electric XB4BW36B5

Фото ілюстративне — вигляд товару може відрізнятися.

1 102⁶¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 124463
Виробник: Schneider Electric
Артикул: XB4BW36B5
Тип виробу: Кнопка
Головка кнопки(8)
Кнопка(10)
Кнопка аварійної зупинки(5)
Перемикач керування
Силовий блок
Серія: DIAMETER 22
Номінальний робочий струм: 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Номінальна напруга: 24 В AC/DC
Ступінь захисту: IP66, IP67, IP69, IP69K
Колір: Синій
Зелений
Синій
Діаметр монтажного отвору: 22 мм
Електрична зносостійкість: 1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C
Сумісність: XB4
Тип контакту: 1NO+1NC
1NC(3)
1NO
1NO+1NC(3)
1NO+2NC
2NC

Усі характеристики

Код	00124463
Виробник	Schneider Electric
Артикул виробника	XB4BW36B5
Серія	DIAMETER 22
Висота	47 мм
Вібростійкість	5 gn (f= 2...500 Гц)
Глибина	101 мм
Діаметр монтажного отвору	22 мм
Діапазон напруги живлення	19,2...30 В постійний струм; 21,6...26,4 В змінний струм
Діапазон робочих температур	-40...+70 °C
Електрична зносостійкість	1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C
Електрична надійність контактів	λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до МЕК 60947-5-4; λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до МЕК 60947-5-4
Електромагнітна емісія	клас B відповідно до МЕК 55011
Захисна обробка	TH
Захист від короткого замикання	10 А плавка вставка тип gG відповідно до МЕК 60947-5-1
Зусилля спрацювання	3,5 Н NC зі зміною електричного стану; 3,8 Н
Імпульсна витримувальна напруга Uimp	6 кВ
Клас електричної ізоляції	Клас I відповідно до МЕК 60536
Колір	Синій
Країна виробництва	Франція
Матеріал контактів	AgNi
Матеріал рамки	Хромований метал
Матеріал фіксуючого кільця	Zamak
Механічна зносостійкість	10 000 000 циклів
Момент затягування	0,8...1,2 Н·м
Напруга ізоляції	600 В
Номінальна напруга	24 В AC/DC
Номінальний робочий струм	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Позначення клем	(13-14)NO; (21-22)NC
Призначення контактів	Стандартні контакти
Примусове розмикання контактів	з відповідно до МЕК 60947-5-1 додаток K
Профіль органу керування	Синій змивний
Робота контактів	Повільне розмикання
Робочий хід	1,5 мм (NC зі зміною електричного стану); 2,6 мм (НЕ змінює електричний стан); 4,3 мм (загальний хід)
Сертифікація	BV; CSA; DNV; GL; LROS (Lloyds реєстр судноплавства); Внесено до реєстру UL
Стійкість до електромагнітного поля	10 В/м відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду	6 кВ При контакті, на металевих частинах відповідно до МЕК 61000-4-2; 8 кВ Через повітря, (на ізольованих частинах) відповідно до МЕК 61000-4-2
Стійкість до імпульсних перенапруг	1 кВ відповідно до МЕК 61000-4-5
Стійкість до миття під високим тиском	7000000 па на 55 °C, відстань : 0,1 м
Стійкість до швидких перехідних процесів	2 кВ відповідно до МЕК 61000-4-4
Струм споживання	18 мА
Ступінь захисту	IP66, IP67, IP69, IP69K
Ступінь захисту (NEMA)	NEMA 13; NEMA 4X
Ступінь захисту IK	IK06
Сумісність	XB4
Температура зберігання	-40...+70 °C
Термін служби	100000 год при номінальній напрузі та 25 °C
Тип виконавчого механізму	Повернення пружини
Тип головки	Стандартний
Тип затискачів	Гвинтовий
Тип контакту	1NO+1NC
Тип контакту та з'єднання	1NO+1NC
Тип сигналізації	Постійний
Тип шліца	хрестовий сумісний з Philips № 1 викрутка; хрестовий сумісний з позиційний № 1 викрутка; Щілинний сумісний з плоский Ø 4 мм викрутка; Щілинний сумісний з плоский Ø 5,5 мм викрутка
Ударостійкість	30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення; 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення
Умовний тепловий струм у відкритому виконанні	10 А
Форма головки сигнального блока	Круглий
Ширина	30 мм
Вага	0,097 кг
Групова упаковка	1 шт

Опис

Кнопка з підсвічуванням, синя 1н.о.+1н.з. АС 24В Schneider Electric XB4BW36B5 - це компактний пристрій для систем виклику та сигналізації. Вбудоване синє підсвічування полегшує пошук у темряві, а два контакти (НО і НЗ) дають гнучкість у схемах керування.

Переваги

Синє світлодіодне підсвічування - живиться від 24 В змінного струму, не потребує додаткового джерела. Індикатор видно здалеку.
Комбінація 1НО + 1НЗ - нормально відкритий контакт замикає ланцюг при натисканні, нормально закритий - розмикає. Це дозволяє реалізувати різні логіки роботи.
Напруга тільки змінного струму - при підключенні постійного струму підсвітка не ввімкнеться. Типова помилка при виборі: ігнорування цього параметра.
Оригінальне виробництво Schneider Electric - стабільна якість та сумісність з аксесуарами серії XB4.

Де застосовується

У дверних дзвінках квартир і приватних будинків - підсвітка показує, що кнопка активна.
На рецепції офісів або в переговорних - для виклику секретаря або персоналу.
У системах промислової сигналізації - сигналізація стану обладнання або тривоги.

Технічні особливості

Живлення підсвітки - лише змінний струм 24 В. Контакти розраховані на комутацію низьковольтних ланцюгів. Комбінація 1 нормально відкритий та 1 нормально закритий контакт дозволяє використовувати кнопку як у нормально розімкнених, так і в нормально замкнених схемах. Виріб монтується в стандартний отвір панелі, кріплення - гайкою з лицьового боку. Рекомендуємо використовувати оригінальні насадки Schneider Electric для герметизації.
