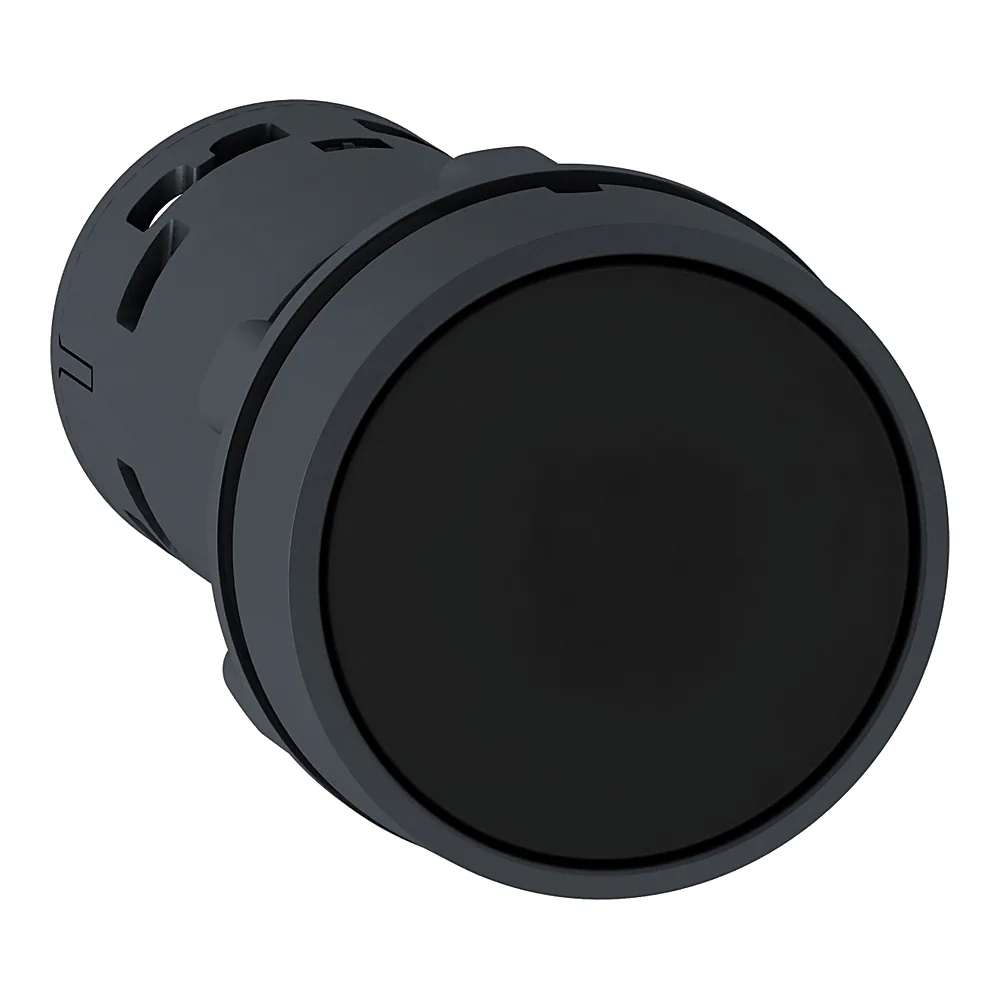

Name: Кнопка 22 мм чорна з поверненням 1NO+1NC Schneider Electric XB7NA25
Brand: Schneider Electric
SKU: 00155668
Price: 288.92 UAH
Availability: InStock

Кнопка 22 мм чорна з поверненням 1NO+1NC Schneider Electric XB7NA25

Фото ілюстративне — вигляд товару може відрізнятися.

288⁹² ₴шт

Купити

Порівняти

Під замовлення 9 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 3,4 МБ

Основні характеристики

Код товару: 155668
Виробник: Schneider Electric
Артикул: XB7NA25
Тип виробу: Кнопка
Кнопка
Перемикач керування
Серія: DIAMETER 22
Номінальний робочий струм: 0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,3 А в 240 В, AC-14, D300 відповідно до МЕК 60947-5-1; 0,6 А в 120 В, AC-14, D300 відповідно до МЕК 60947-5-1
Ступінь захисту: IP20 (задня панель), IP65 (передня панель)
Колір: Чорний
Білий (RAL 9003)
Жовтий
Зелений(2)
Зелений; червоний
Синій(3)
Червоний(8)
Чорний(4)
Чорний (RAL 7021)
Діаметр монтажного отвору: 22 мм
Сумісність: XB7
Тип контакту: 1NO+1NC
1NC(3)
1NO
1NO+1NC(3)
1NO+2NC
2NC

Усі характеристики

Код	00155668
Виробник	Schneider Electric
Артикул виробника	XB7NA25
Серія	DIAMETER 22
Висота	29 мм
Вібростійкість	5 gn (f= 2...500 Гц)
Глибина	51,5 мм
Діаметр монтажного отвору	22 мм
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	1 000 000 циклів
Електрична надійність контактів	λ <= 10exp(-6) на 17 В, 5 мА відповідно до МЕК 60947-5-4
Захисна обробка	TH
Захист від короткого замикання	4 А плавка вставка тип gG відповідно до МЕК 60947-5-1
Імпульсна витримувальна напруга Uimp	4 кВ
Колір	Чорний
Країна виробництва	Індонезія
Механічна зносостійкість	1 000 000 циклів
Момент затягування	0,8...1,2 Н·м
Напруга ізоляції	250 В
Номінальний робочий струм	0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,3 А в 240 В, AC-14, D300 відповідно до МЕК 60947-5-1; 0,6 А в 120 В, AC-14, D300 відповідно до МЕК 60947-5-1
Позначення клем	(21-22)NC; (13-14)NO
Примусове розмикання контактів	з розмикаючим контактом відповідно до МЕК 60947-5-1 додаток K
Профіль органу керування	Чорний змивний, без маркування
Робота контактів	Повільне розмикання
Сертифікація	CCC; GOST
Спосіб кріплення	Кріпильна гайка під головкою: 2...2,4 Н.м
Ступінь захисту	IP20 (задня панель), IP65 (передня панель)
Ступінь захисту (NEMA)	NEMA 12 відповідно до UL 50 E; NEMA 3 відповідно до UL 50 E
Сумісність	XB7
Температура зберігання	-40...+70 °C
Тип виконавчого механізму	Повернення пружини
Тип затискачів	Гвинтовий
Тип контакту	1NO+1NC
Тип контакту та з'єднання	1NO+1NC
Тип монтажу	кріпильний отвір - діаметр: 22,5 мм 22,3 +0,4/0 відповідно до МЕК 60947-1
Тип шліца	хрестовий сумісний з JIS № 1 викрутка; хрестовий сумісний з Philips № 1 викрутка; хрестовий сумісний з позиційний № 1 викрутка; Щілинний сумісний з плоский Ø 4 мм викрутка; Щілинний сумісний з плоский Ø 5,5 мм викрутка
Ударостійкість	50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення; 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення
Форма головки сигнального блока	Круглий
Ширина	29 мм
Вага	0,021 кг
Групова упаковка	10 шт

Опис

Кнопка Schneider Electric XB7NA25 22 мм чорна з поверненням 1НО+1НЗ - компактний комутаційний пристрій з двома контактами. Вона дає змогу одночасно керувати ввімкненням і вимкненням обладнання.

Переваги

Два контакти в одному корпусі - наявність 1НО та 1НЗ дозволяє будувати складні схеми керування без додаткових реле.
Ступінь захисту IP65 - кнопка захищена від пилу та водяних струменів, працює у вологих приміщеннях і на вулиці під накриттям.
Пластиковий корпус - легкий, не кородує, підходить для харчової та хімічної промисловості.
Стандартний діаметр 22 мм - отвір у панелі робиться раз, кнопка сумісна з усіма аксесуарами серії XB7.

Де застосовується

Щити керування верстатами та конвеєрами.
Пульти оператора для запуску/зупинки двигунів.
Автоматизація ліній у пакувальній, харчовій та легкій промисловості.

Технічні особливості

Номінальний робочий струм - 0,6 А при 120 В (AC-14, D300 за МЕК 60947-5-1), максимальна напруга 250 В. Монтажний отвір - 22 мм, корпус - пластик з поверхнею TH. Ступінь захисту IP65 дозволяє експлуатацію в запилених і вологих середовищах. Контакти - 1 нормально відкритий та 1 нормально закритий. Підключення - гвинтові затискачі, переріз проводу 0,5-1,5 мм².
