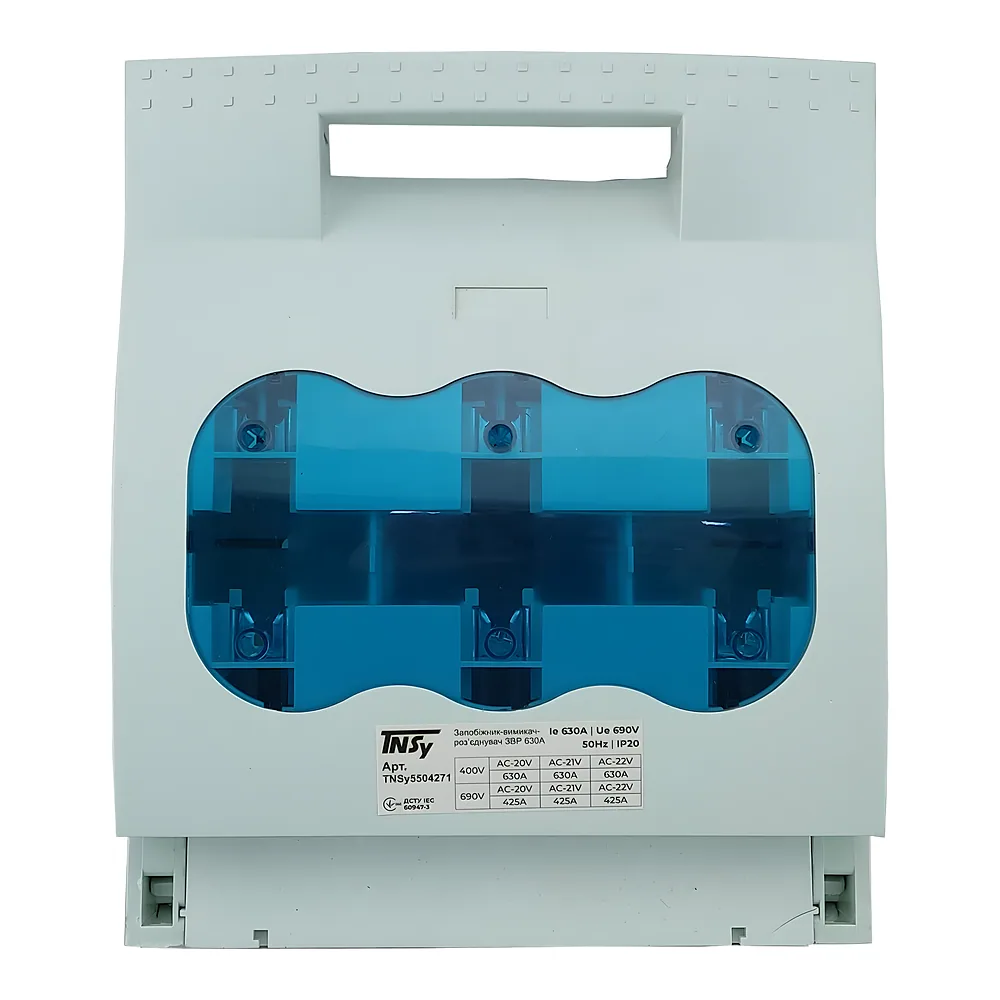

Запобіжник-вимикач-роз'єднувач ЗВР 630 А TECHNO SYSTEM TNSy5504271

Name: Запобіжник-вимикач-роз'єднувач ЗВР 630 А TECHNO SYSTEM TNSy5504271
Brand: TECHNO SYSTEM
SKU: 00229211
Price: 6221.5 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

6 221⁵⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229211
Виробник: TECHNO SYSTEM
Артикул: TNSy5504271
Тип виробу: Запобіжник-вимикач-роз'єднувач ЗВР
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 630 А
160 А
250 А
400 А
630 А
Ступінь захисту: IP30
Переріз проводів, що підключаються: 300 мм²
70 мм²
120 мм²
240 мм²
300 мм²

Усі характеристики

Код	00229211
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504271
Безпека та ергономіка	Конструкція забезпечує надійний захист персоналу від випадкового дотику до струмопровідних частин під час комутації
Висока якість виконання	Виготовлений з термостійких і міцних матеріалів, розрахованих на тривалу експлуатацію в умовах високих навантажень
Група умов експлуатації в частині впливу механічних факторів	M1
Діапазон робочих температур	-25...+50 °C
Зручність монтажу	Продумана конструкція корпусу забезпечує швидкий та легкий монтаж у стандартне щитове обладнання
Категорія застосування	AC-23B (380 В), AC-22B (500 В), AC-21B (690 В)
Кількість полюсів	3
Кріплення провідників	М12
Макс. висота встановлення	2000 м
Механічна зносостійкість	1200 циклів
Напруга	690 В
Напруга ізоляції	800 В
Номінальний струм	630 А
Переріз проводів, що підключаються	300 мм²
Робоче положення	Вертикальне з можливим відхиленням вліво та вправо на 90°
Спосіб монтажу	На шинах
Ступінь забруднення	3
Ступінь захисту	IP30
Термін служби	5 год
Умовний струм короткого замикання із запобіжниками	50 кА
Частота	50 Гц
Габарит плавкої вставки	3
Гарантійний термін	1 рік
Допустима відносна вологість при 25 °С (без конденсації), не більше	80%

Опис

Запобіжник-вимикач-роз'єднувач ЗВР 630 А TECHNO SYSTEM TNSy5504271 - це трифазний рубильник під плавкі вставки. Він дає ручне вмикання й вимикання лінії та захищає її від коротких замикань і перевантажень. Номінальний струм 630 А, напруга до 690 В, частота 50 Гц.

Переваги

Роз'єднувач і запобіжники в одному апараті - кабельні лінії та обладнання захищені від аварійних режимів, а лінію можна відключити вручну без окремого пристрою.
До 50 кА - саме такий умовний струм короткого замикання апарат витримує разом із запобіжниками.
Захист від випадкового дотику - під час комутації персонал не контактує зі струмопровідними частинами.
1200 циклів - механічна зносостійкість. Корпус зі стійких до нагріву матеріалів розрахований на тривалу роботу під великим навантаженням.

Де застосовується

Вводно-розподільчі пристрої (ВРП) і головні розподільчі щити (ГРЩ).
Шафи управління та розподільні пункти промислових підприємств, об'єктів енергетики й цивільного будівництва.

Технічні особливості

Виріб відповідає вимогам ДСТУ EN 60947-3. Категорії застосування: AC-23B при 380 В, AC-22B при 500 В, AC-21B при 690 В. Напруга ізоляції 800 В, габарит плавкої вставки 3. Монтаж на шинах, провідники кріпляться болтом М12, переріз до 300 мм². Ступінь захисту IP30, температура від -25 до +50 °C, висота встановлення до 2000 м, вологість до 80% при 25 °C без конденсації, ступінь забруднення 3, група M1. Положення робоче вертикальне, допустимо відхилення вліво й вправо на 90°.

Типова помилка - дивитися лише на 630 А. Категорія залежить від напруги мережі, тому спершу звірте її зі своїм режимом, а вже потім беріть апарат у щит.
