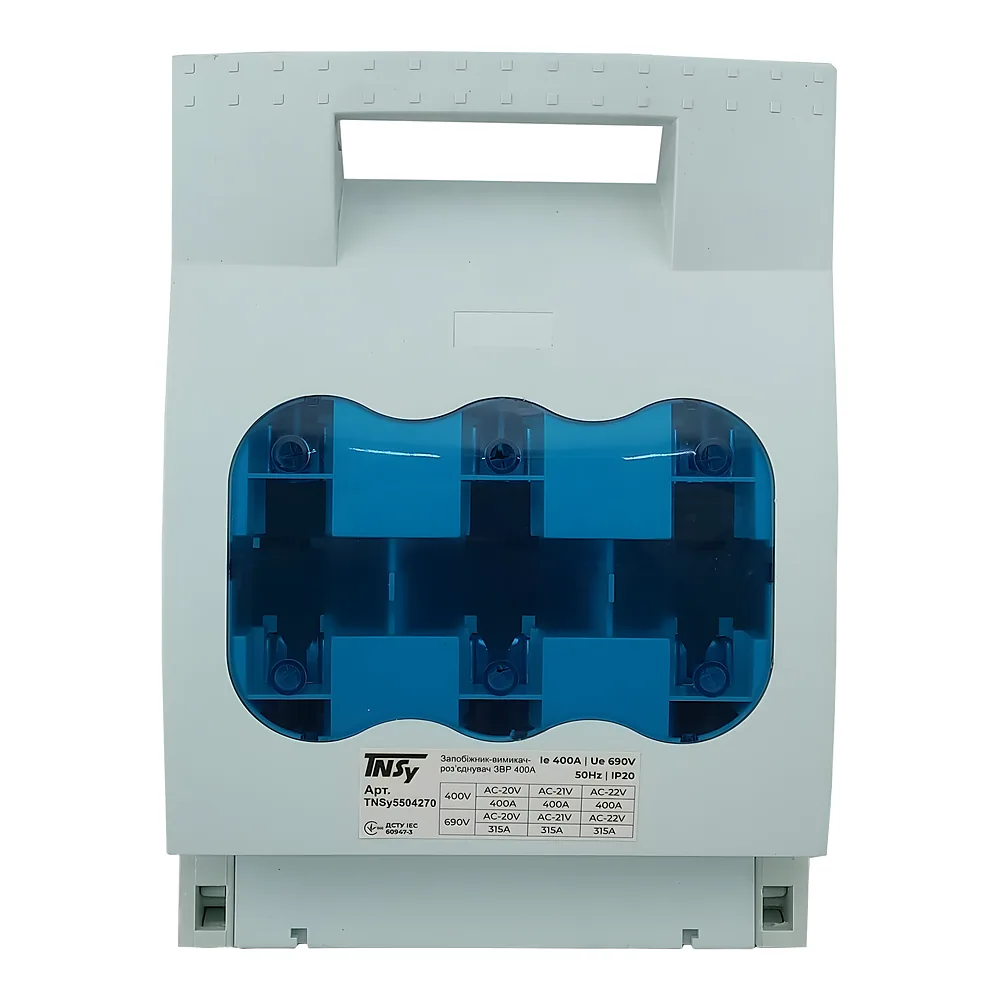

Запобіжник-вимикач-роз'єднувач ЗВР 400 А TECHNO SYSTEM TNSy5504270

Name: Запобіжник-вимикач-роз'єднувач ЗВР 400 А TECHNO SYSTEM TNSy5504270
Brand: TECHNO SYSTEM
SKU: 00229210
Price: 5061.5 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 061⁵⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229210
Виробник: TECHNO SYSTEM
Артикул: TNSy5504270
Тип виробу: Запобіжник-вимикач-роз'єднувач ЗВР
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 400 А
160 А
250 А
400 А
630 А
Ступінь захисту: IP30
Переріз проводів, що підключаються: 240 мм²
70 мм²
120 мм²
240 мм²
300 мм²

Усі характеристики

Код	00229210
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504270
Безпека та ергономіка	Конструкція забезпечує надійний захист персоналу від випадкового дотику до струмопровідних частин під час комутації
Висока якість виконання	Виготовлений з термостійких і міцних матеріалів, розрахованих на тривалу експлуатацію в умовах високих навантажень
Група умов експлуатації в частині впливу механічних факторів	M1
Діапазон робочих температур	-25...+50 °C
Зручність монтажу	Продумана конструкція корпусу забезпечує швидкий та легкий монтаж у стандартне щитове обладнання
Категорія застосування	AC-23B (380 В), AC-22B (500 В), AC-21B (690 В)
Кількість полюсів	3
Кріплення провідників	М10
Макс. висота встановлення	2000 м
Механічна зносостійкість	1200 циклів
Напруга	690 В
Напруга ізоляції	800 В
Номінальний струм	400 А
Переріз проводів, що підключаються	240 мм²
Робоче положення	Вертикальне з можливим відхиленням вліво та вправо на 90°
Спосіб монтажу	На шинах
Ступінь забруднення	3
Ступінь захисту	IP30
Термін служби	5 год
Умовний струм короткого замикання із запобіжниками	50 кА
Частота	50 Гц
Габарит плавкої вставки	2
Гарантійний термін	1 рік
Допустима відносна вологість при 25 °С (без конденсації), не більше	80%

Опис

Запобіжник-вимикач-роз'єднувач ЗВР 400 А TECHNO SYSTEM TNSy5504270 призначений для ручного вмикання й вимикання ліній та для захисту від коротких замикань і перевантажень. Це трифазний рубильник під плавкі вставки, який кріпиться на шинах. Один апарат у щиті бере на себе і комутацію, і захист кабельної лінії.

Переваги

Захист персоналу. Конструкція не дає випадково торкнутися струмопровідних частин під час комутації.
Два в одному. Вимикач і запобіжники працюють разом, тому кабельну лінію й обладнання прикрито від аварійних режимів без окремого апарата.
Запас за струмом. Номінальний струм 400 А при напрузі до 690 В і частоті 50 Гц.
Ресурс 1200 циклів. Це механічна зносостійкість, на яку можна спиратися в розрахунках.
Корпус під швидкий монтаж у стандартне щитове обладнання.

Де застосовується

Вводно-розподільні пристрої (ВРП) та головні розподільні щити (ГРЩ).
Шафи управління.
Розподільні пункти промислових підприємств, об'єктів енергетики та цивільного будівництва.

Технічні особливості

Апарат відповідає ДСТУ EN 60947-3. Номінальний струм 400 А, 3 полюси, габарит плавкої вставки 2, умовний струм короткого замикання із запобіжниками 50 кА, напруга ізоляції 800 В. Категорії застосування: AC-23B на 380 В, AC-22B на 500 В, AC-21B на 690 В. Тож перед замовленням звірте вашу напругу й характер навантаження з потрібною категорією. Підключення гвинтом М10, переріз проводів до 240 мм², монтаж на шинах. Робоче положення вертикальне, допустиме відхилення вліво й вправо на 90°.

Умови експлуатації: ступінь захисту IP30, температура від -25 до +50 °C, висота встановлення до 2000 м, відносна вологість до 80% при 25 °С без конденсації, ступінь забруднення 3, група M1. Гарантія 1 рік.

Комплектація

Запобіжники в комплект не входять. Найчастіша помилка тут проста: апарат замовляють, а про плавкі вставки згадують на об'єкті. Купуйте їх одразу, габарит 2.
