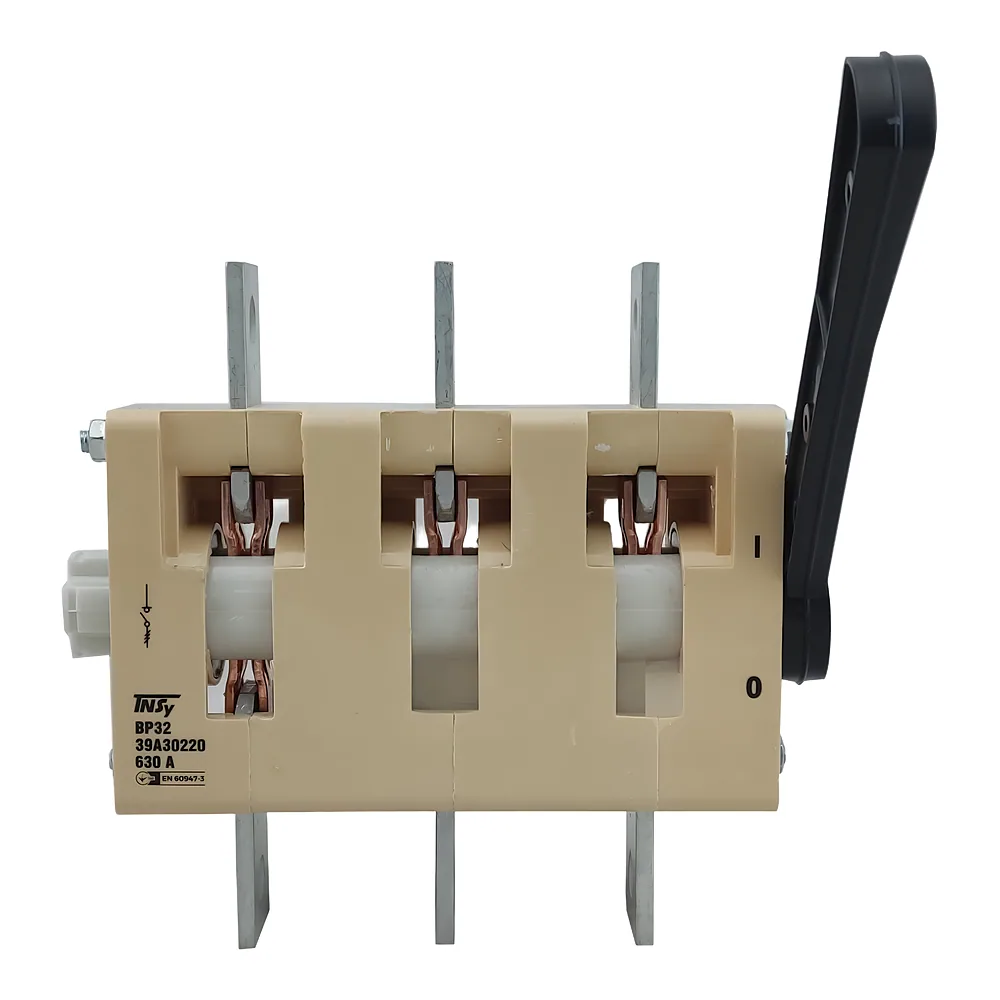

Вимикач-роз'єднувач ВР32-39A30220 630 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504179

Name: Вимикач-роз'єднувач ВР32-39A30220 630 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504179
Brand: TECHNO SYSTEM
SKU: 00229171
Price: 3981.95 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

3 981⁹⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229171
Виробник: TECHNO SYSTEM
Артикул: TNSy5504179
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 630 А
250 А
630 А
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна бокова)
З рукояткою (з’ємна змішана права ліва)(2)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 16 000 циклів
16 000 циклів
25 000 циклів

Усі характеристики

Код	00229171
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504179
Виконання ручки	З рукояткою (не з’ємна бокова)
Втрати потужності	60 Вт/полюс
Діапазон перерізів приєднувальних проводів	150…4×120
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	1600 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	16 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	16000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	120 А
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	400 А
Номінальний струм	630 А
Переріз проводів, що підключаються	150…4×120 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	60 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спеціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	500 А
Умовний тепловий струм у відкритому виконанні	630 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	3,62 кг

Опис

Вимикач-роз'єднувач ВР32-39A30220 630 А TECHNO SYSTEM (артикул TNSy5504179) - це трифазний рубильник для ручного вмикання й вимикання ланцюгів змінного струму до 690 В. Його ставлять на монтажну панель у ВРУ, силові шафи та ящики. Положення «Увімкнено» видно за кольоровою індикацією, тож обслуговувати лінію після нього простіше й безпечніше.

Переваги

Номінал 630 А - три полюси, на відкритому повітрі умовний тепловий струм теж 630 А.
Подвійний видимий розрив ланцюга - електрик бачить, що лінія розімкнена, і не покладається лише на положення рукоятки.
Мідь і алюміній - приєднуються жили й шини з обох матеріалів, переріз 150…4×120 мм².
Стійкість до короткого замикання - номінальний короткочасний витримуваний струм 16 000 А протягом 1 с.
Втрати 60 Вт на полюс - цю цифру варто закласти в тепловий розрахунок шафи.

Де застосовується

Вводи у ВРУ житлових і громадських будівель, де потрібен рубильник на головну лінію.
Промислові розподільчі пункти, шафи й ящики керування, силові ящики.

Технічні особливості

Це розривний рубильник без дугогасильної камери, рукоятка бокова, не з'ємна. Напруга ізоляції 690 В, імпульсна витримувана напруга 8 кВ, частота 50 Гц. Електрична зносостійкість - 1600 циклів, механічна - 16 000 циклів. Виріб відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3.

Типова помилка при виборі - дивитися лише на 630 А. Якщо апарат стоїть в оболонці, умовний тепловий струм там 500 А, і навантаження треба рахувати саме від нього. Ступінь захисту: корпус IP32, з боку контактних затискачів IP00, тому клеми закривайте при монтажі в шафі. Діапазон температур від -60 до +45 °C, маса нетто 3,62 кг.
