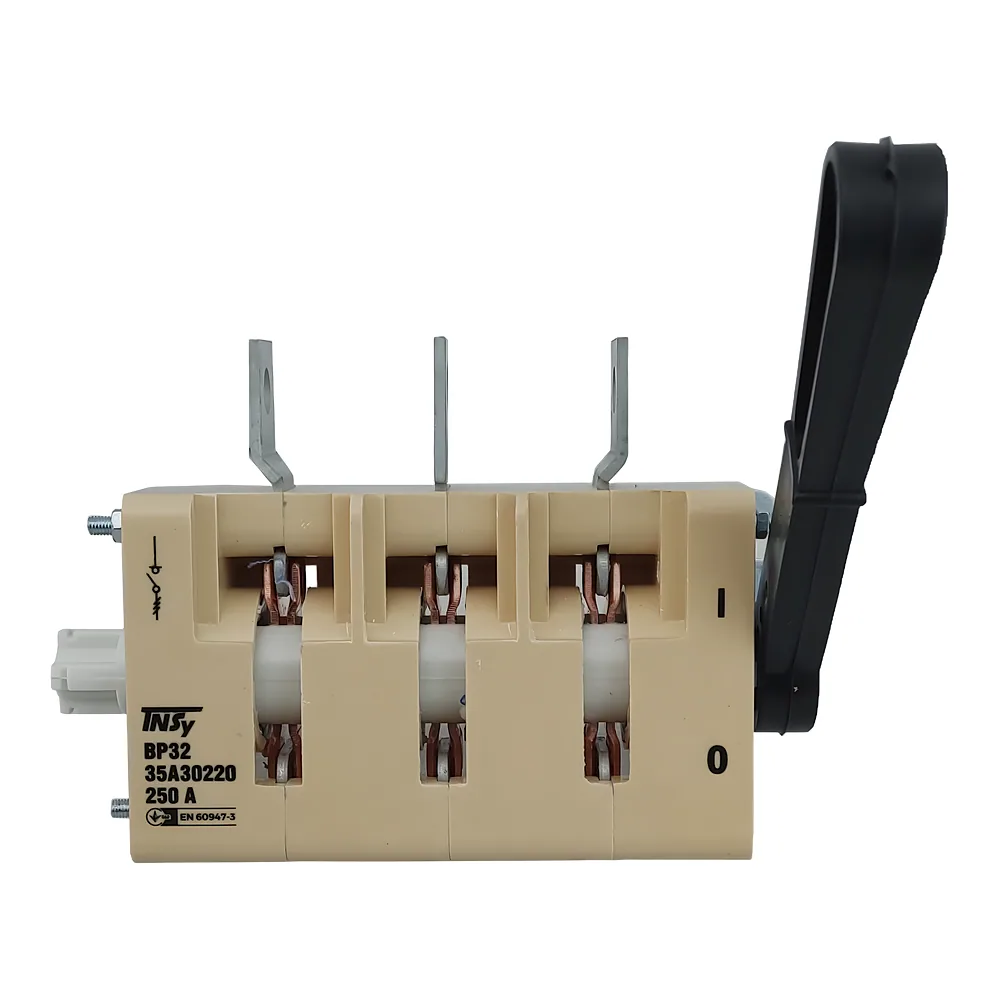

Вимикач-роз'єднувач ВР32-35А30220 250 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504167

Name: Вимикач-роз'єднувач ВР32-35А30220 250 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504167
Brand: TECHNO SYSTEM
SKU: 00229163
Price: 1347.33 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 347³³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 229163
Виробник: TECHNO SYSTEM
Артикул: TNSy5504167
Тип виробу: Вимикач-роз'єднувач
Вимикач-роз'єднувач(83)
Вимикач-роз’єднувач(2)
Дугогасильна камера
Запобіжник-вимикач-роз'єднувач ЗВР(4)
Кількість полюсів: 3
3(40)
3 шт(8)
3P(24)
4 шт
Номінальний струм: 250 А
250 А
630 А
Тип струму: АС
Ступінь захисту: корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Виконання ручки: З рукояткою (не з’ємна бокова)
З рукояткою (не з’ємна бічна)
З рукояткою (не з’ємна бокова)
З рукояткою (не з’ємна змішана попереду)(2)
Діапазон робочих температур: -60...+45 °C
Механічна зносостійкість: 25 000 циклів
16 000 циклів
25 000 циклів

Усі характеристики

Код	00229163
Виробник	TECHNO SYSTEM
Артикул виробника	TNSy5504167
Виконання ручки	З рукояткою (не з’ємна бокова)
Втрати потужності	15 Вт/полюс
Діапазон перерізів приєднувальних проводів	70…150 мм²
Діапазон робочих температур	-60...+45 °C
Діапазон температури навколишнього середовища	від мінус 60 до плюс 45 °C
Електрична зносостійкість	2500 циклів
Імпульсна витримувальна напруга Uimp	8 кВ
Кількість полюсів	3
Кліматичне виконання та категорія розміщення	УХЛЗ
Матеріал жили	Мідь, алюміній
Механічна зносостійкість	25 000 циклів
Напруга ізоляції	690 В
Наявність дугогасника	Без дугогасильної камери
Ном. короткочас. витрим. струм прот. 1с Iwc	8000 А
Номінальна імпульсна витримувана напруга (1,2/50) Uімп	8,0 кВ
Номінальний постійний струм при AC-23	80 А
Номінальний режим експлуатації	Тривалий
Номінальний робочий струм	125 А
Номінальний струм	250 А
Переріз проводів, що підключаються	70…150 мм²
Ремонтопридатність	Ні
Робоче положення	Довільне
Розсіювана потужність на полюс	15 Вт
Спосіб монтажу	На монтажну панель
Спосіб утилізації	Передача спеціалізованому підприємству
Ступінь захисту	корпус вимикача – IP32, зі сторони контактних затискачів – IP00
Термін служби	7 год
Тип приєднуваних провідників	Проводи та кабелі з проведенням спціальної підготовки, шини
Тип рубильника	Розривний
Тип струму	АС
Умовний тепловий струм в оболонці	200 А
Умовний тепловий струм у відкритому виконанні	250 А
Частота	50 Гц
Гарантійний термін	1 рік
Маса нетто	1,39 кг

Опис

Вимикач-роз'єднувач ВР32-35А30220 250 А не з'ємна бокова рук. без ДГК TECHNO SYSTEM TNSy5504167 - це триполюсний рубильник для ручної комутації ланцюгів змінного струму до 690 В. Його ставлять у розподільні шафи та ВРУ, коли перед роботою на лінії треба побачити розрив ланцюга на власні очі. Рукоятка бокова, не з'ємна, тип рубильника розривний.

Переваги

Подвійний видимий розрив - ви бачите, що ланцюг розімкнений, а колірна індикація положення «Увімкнено» показує стан з першого погляду.
Втрати 15 Вт на полюс - апарат гріється менше, а це важливо, коли в шафі і так тісно.
Мідь і алюміній - до затискачів підключаються жили та шини з обох матеріалів, переріз 70…150 мм².
Ресурс 25 000 циклів механічно й 2500 циклів під навантаженням.

Де застосовується

ВРУ житлових і громадських будинків, де рубильник потрібен як вводний апарат.
Промислові розподільчі пункти, силові ящики, шафи та ящики управління.

Технічні особливості

Виріб відповідає ДСТУ EN 60947-1 та ДСТУ EN 60947-3. Номінальний струм 250 А, напруга ізоляції 690 В, частота 50 Гц, імпульсна витримувана напруга 8 кВ, короткочасний витримуваний струм за 1 с 8000 А. Дугогасильної камери немає, тож апарат призначений для неавтоматичної комутації, а не для розриву аварійних струмів.

Типова помилка при виборі - рахувати навантаження за 250 А. Це тепловий струм у відкритому виконанні, а в оболонці він становить 200 А, і саме від нього треба відштовхуватися, якщо рубильник стоїть у шафі. Корпус має захист IP32, а з боку контактних затискачів - IP00, це варто врахувати при компонуванні. Монтаж на монтажну панель, робоче положення довільне, діапазон температур від -60 до +45 °C, виконання УХЛ3. Апарат нерозбірний за задумом виробника, ремонту він не підлягає. Маса нетто 1,39 кг.
